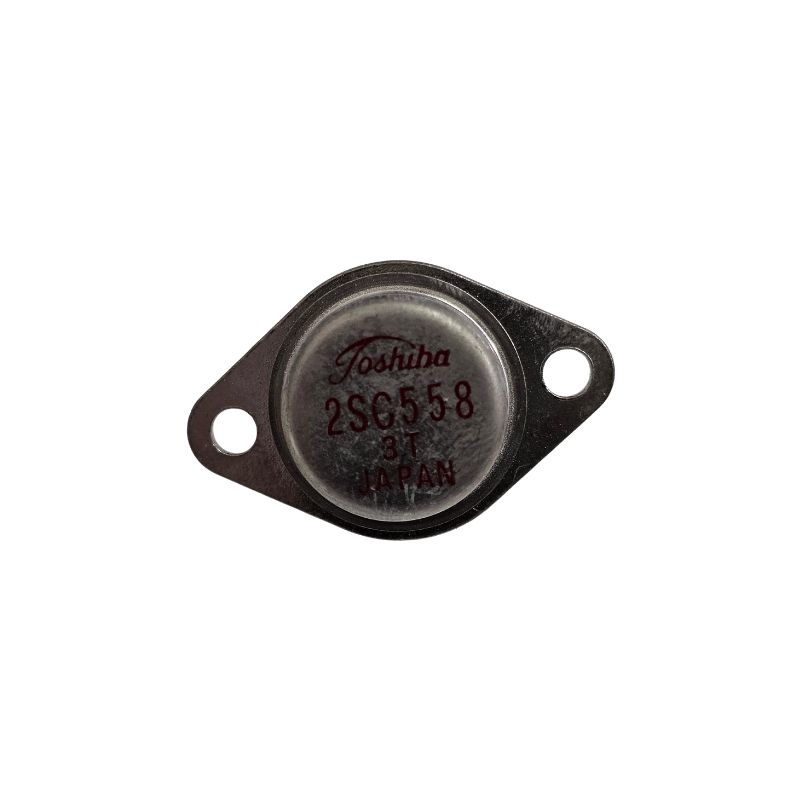

Transistor 2SC558
O 2SC558 é um transistor de junção bipolar (BJT) de silício NPN . Com base nas folhas de dados disponíveis e no uso comum, ele normalmente se enquadra na categoria de aplicações gerais de amplificação e comutação de baixa frequência . É frequentemente associado à Toshiba como fabricante.
Características principais
Tipo: Transistor de Junção Bipolar NPN (BJT) . Isso significa que ele controla uma corrente maior que flui do seu coletor para o emissor quando uma pequena corrente é aplicada à sua base.
Encapsulamento: O 2SC558 é mais comumente encontrado em encapsulamento plástico TO-92 , que é um pequeno componente passante com três terminais. No entanto, vale ressaltar que outros transistores da série 2SC5xxx (como 2SC5585 ou 2SC5589) podem vir em encapsulamentos SMD menores (como SOT-416) ou em encapsulamentos de potência maiores (como TO-3P ou TO-220), indicando que o "2SC558" por si só pode se referir a uma família em vez de a uma peça específica e universalmente definida. Sempre verifique o número completo da peça (por exemplo, 2SC558, 2SC5585, etc.) e sua folha de dados.
Classificações de tensão (típicas, podem variar de acordo com o fabricante e a variante específica):
Tensão base-coletor (VCBO): Em torno de 30V a 50V (máximo).
Tensão coletor-emissor (VCEO): Em torno de 25V a 40V (máximo).
Tensão base-emissor (VEBO): Cerca de 5V (máximo).
Classificação atual (típica, pode variar):
Corrente do Coletor (CI): Cerca de 100mA a 500mA (CC máxima). Algumas versões muito pequenas podem ter 100mA, enquanto outras são especificadas para até 500mA
Dissipação de energia (Pc): Normalmente em torno de 200mW a 300mW (máximo) para um pacote TO-92.
Ganho de Corrente CC (hFE): Este parâmetro geralmente varia de acordo com lotes de fabricação específicos ou "classificações". Folhas de dados de transistores da série "2SC" semelhantes mostram faixas de hFE de cerca de 70 a 700 ou mais, dependendo da variante específica.
Frequência de Transição (fT): Para um amplificador de baixa frequência de uso geral, a fT geralmente está na faixa de 100MHz a 250MHz . Isso significa que ele ainda pode lidar com algumas aplicações de frequência moderada.
Aplicações comuns
Dadas suas características gerais, o 2SC558 (e variantes intimamente relacionadas como o 2SC5585) é normalmente usado em:
Amplificação de uso geral: sua função mais comum é amplificar pequenos sinais em vários circuitos eletrônicos.
Amplificadores de áudio: adequados para pré-amplificação de áudio de baixo nível ou estágios de driver.
Circuitos de comutação: podem funcionar como um interruptor de uso geral para controlar cargas de baixa potência, como LEDs, pequenos relés ou outros transistores.
Controle de motor (baixa potência): para acionar pequenos motores CC.
Regulação de tensão: Em circuitos básicos de regulação de tensão.
Valor Unitário
Imagem Meramente Ilustrativa
Para mais informações entre em contato.
