Transistor 2SC536
Especificações
Fabricante: ON Semiconductor
Categoria de produto: Transistores bipolares de junção - BJT
Estilo de montagem: Orifício de passagem
Polaridade do transistor: NPN
Coletor - VCEO máx. de voltagem do emissor: 50 V
Coletor VCBO de voltagem básica: 60 V
Emissor - VEBO de tensão de base: 6 V
Tensão de saturação do coletor - emissor: 0,3 V
Corrente do coletor DC máxima: 400 mA
Pd - Dissipação de potência: 500 mW
Produto fT da largura de banda de ganho: 200 MHz
hFE máx. de ganho de corrente DC: 560
Tecnologia: Si
Marca: ON Semiconductor
Tensão do coletor contínua: 150 mA
Coletor DC / Ganho base hfe Min: 160
Tipo de Produto: BJTs - Transistores Bipolares
Subcategoria: Transistores
O 2SC536 é um transistor planar epitaxial de silício NPN amplamente utilizado , projetado principalmente para aplicações de amplificadores de baixo nível e de uso geral , bem como para circuitos de comutação . É um transistor de pequeno sinal muito comum, frequentemente encontrado em diversos eletrônicos de consumo e projetos de hobby.
Características principais
Tipo: Transistor de Junção Bipolar NPN (BJT) . Isso significa que ele controla um fluxo de corrente maior do seu coletor para o emissor quando uma pequena corrente é aplicada à sua base.
Pacote: O 2SC536 quase sempre vem em um pacote plástico TO-92 , que é um pequeno componente passante com três fios.
Classificações de tensão:
Tensão base do coletor (VCBO): normalmente em torno de 40V (máximo).
Tensão coletor-emissor (VCEO): Cerca de 30V (máximo).
Tensão base-emissor (VEBO): Cerca de 5V (máximo).
Classificação atual:
Corrente do coletor (CI): Geralmente 100mA (CC máxima).
Dissipação de energia (Pc): Cerca de 400mW (máximo).
Produto de Ganho de Largura de Banda (fT): Indica sua capacidade em altas frequências. Para o 2SC536, normalmente fica em torno de 100MHz a 230MHz . Isso o torna adequado para algumas aplicações de radiofrequência (RF), particularmente na extremidade inferior da banda VHF.
Ganho de Corrente CC (hFE): Este é um parâmetro-chave e frequentemente varia de acordo com lotes ou "classificações" específicas (por exemplo, O, Y, G, L, D, E, F, G, H). As faixas típicas de hFE podem ser bastante amplas, por exemplo, de 60 a 960 (com subgrupos específicos dentro dessa faixa).
Aplicações comuns
Dadas as suas especificações, o 2SC536 é muito versátil e comumente usado em:
Amplificação de uso geral: ideal para amplificar pequenos sinais em uma ampla gama de circuitos.
Amplificadores de áudio: usados em estágios de amplificação de baixo nível de equipamentos de áudio.
Circuitos de comutação: podem funcionar como um interruptor de pequeno sinal para controlar LEDs, pequenos relés ou outras cargas de baixa potência.
Amplificadores de RF (Radiofrequência): Devido à sua fT decente, ele pode ser encontrado em estágios de FI (Frequência Intermediária) ou outras funções de amplificação de RF de frequência mais baixa em rádios ou sintonizadores mais antigos.
Osciladores: Usados em vários circuitos osciladores.
Valor Unitário

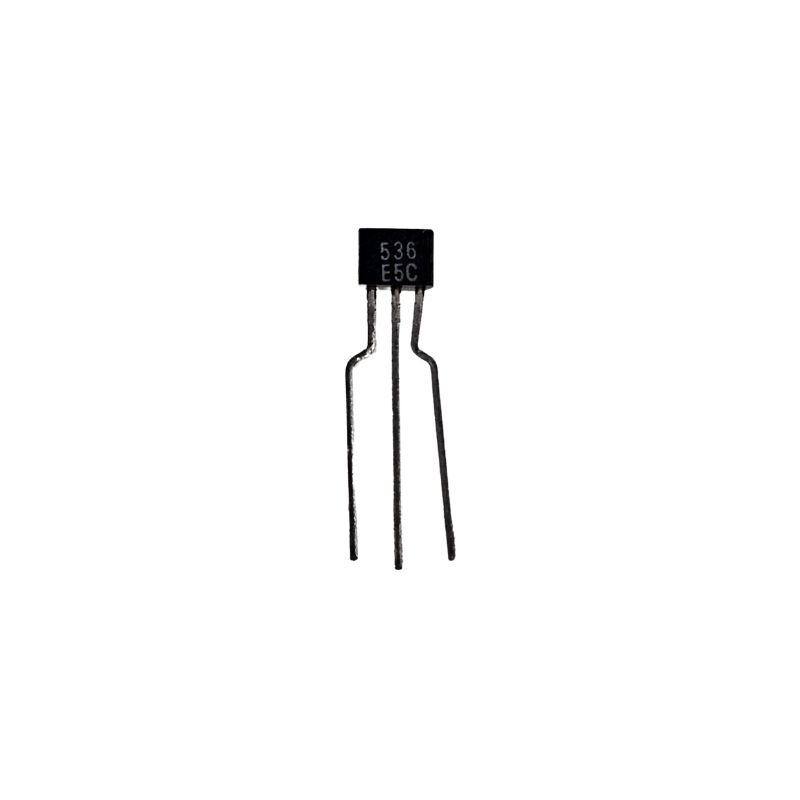

Imagem Meramente Ilustrativa
Para mais informações entre em contato.
