Transistor 2SC535

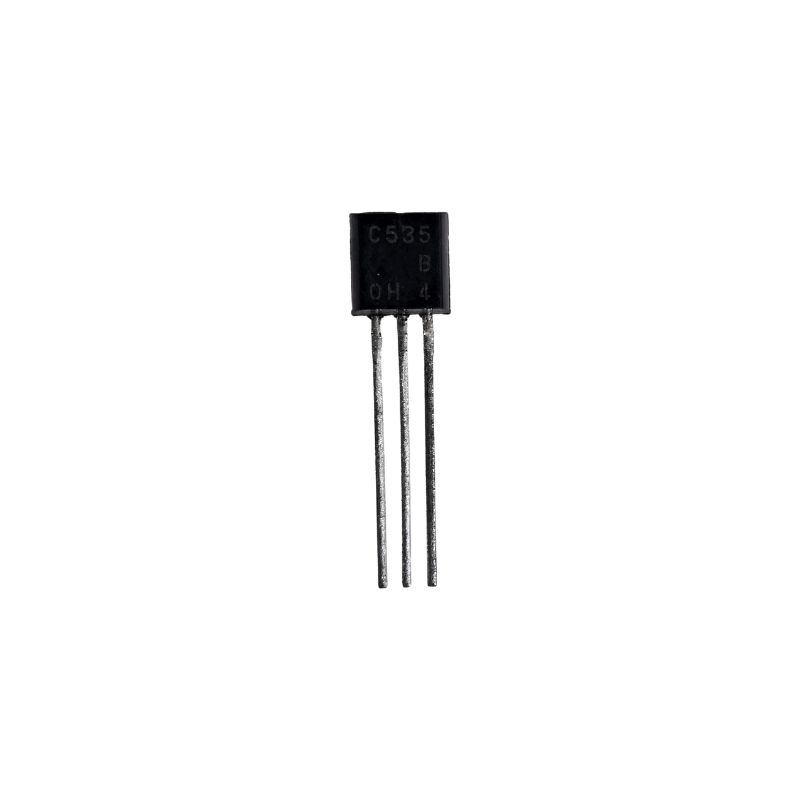

O 2SC535 é um transistor planar epitaxial de silício NPN amplamente fabricado por empresas como Hitachi e Renesas (entre outras). É um transistor de pequeno sinal conhecido por suas características de alta frequência , tornando-o adequado para aplicações de RF (Radiofrequência).
Características principais
Tipo: Transistor de Junção Bipolar NPN (BJT) . Isso significa que ele amplifica a corrente: uma pequena corrente aplicada à sua base controla uma corrente maior que flui do coletor para o emissor.
Pacote: O 2SC535 é normalmente encontrado em um pacote de plástico TO-92 , um pequeno componente passante com três terminais.
Classificações de tensão
Tensão base do coletor (VCBO): Geralmente em torno de 30V (máximo).
Tensão coletor-emissor (VCEO): Em torno de 20V (máximo).
Tensão emissor-base (VEBO): Cerca de 4V (máximo).
Classificação atual:
Corrente de Coletor (CI): Normalmente em torno de 20mA (CC máxima). Isso indica que se trata de um transistor de sinal muito fraco, não destinado a aplicações de energia.
Dissipação de energia (Pc): Cerca de 100mW a 150mW (máximo).
Produto de Ganho de Largura de Banda (fT): Este é um parâmetro crucial para o 2SC535, pois destaca suas capacidades de alta frequência. O fT do 2SC535 é notavelmente alto, frequentemente em torno de 900MHz ou até mais (por exemplo, 940MHz) , tornando-o excelente para circuitos de RF.
Ganho de corrente CC (hFE): As planilhas de dados geralmente agrupam o 2SC535 por hFE, com faixas comuns como 60-200.
Características de baixo ruído: seu desempenho de alta frequência combinado com ruído relativamente baixo o torna desejável para amplificação de sinal.
Aplicações comuns
Dada sua alta frequência de transição e características de sinal pequeno, o 2SC535 foi comumente usado em:
Amplificadores VHF (Frequência Muito Alta): Ideais para amplificar sinais na banda VHF (por exemplo, rádio FM, sintonizadores de TV mais antigos).
Mixers: Em receptores de rádio, onde sinais em frequências diferentes são combinados.
Osciladores locais: Gerando a frequência precisa necessária para mixagem em receptores super-heteródinos.
Amplificadores de FI (Frequência Intermediária): Em receptores de rádio, amplificam o sinal de frequência intermediária.
Amplificação de alta frequência de uso geral: qualquer circuito que exija amplificação de sinais na faixa de dezenas ou centenas de MHz.
