2SC454B Transistor

Transistor 2SC454B

Designador de tipo: 2SC454
Material do transistor: Si
Polaridade: NPN
Dissipação máxima de energia do coletor (Pc): 0,2 W
Tensão máxima da base do coletor | Vcb |: 30 V
Tensão máxima do coletor-emissor | Vce |: 30 V
Tensão Base Máxima do Emissor | Veb |: 5 V
Corrente máxima do coletor | Ic máx |: 0,1 A
Máx. Temperatura de operação da junção (Tj): 125 ° C
Frequência de transição (ft): 115 MHz
Capacitância do coletor (Cc): 4 pF
Taxa de transferência de corrente direta (hFE), MIN: 60
Figura de ruído, dB: -
Pacote: SOT33

O 2SC454B é um transistor planar epitaxial de silício NPN , comumente usado em aplicações de amplificadores de baixo nível e de uso geral , bem como em circuitos de amplificação e comutação de alta frequência . É um transistor de pequeno sinal, frequentemente encontrado em diversos dispositivos eletrônicos, especialmente eletrônicos de consumo mais antigos.

Características principais
Tipo: Transistor de Junção Bipolar NPN (BJT) . Isso significa que é um dispositivo controlado por corrente. Uma pequena corrente na base permite que uma corrente maior flua do coletor para o emissor.
Pacote: Normalmente encontrado em um pacote plástico TO-92 , que é um pequeno componente passante com três terminais.
Classificações de tensão:
Tensão base do coletor (VCBO): geralmente em torno de 30V a 40V (máximo).
Tensão coletor-emissor (VCEO): Cerca de 30V (máximo).
Tensão base-emissor (VEBO): Cerca de 5V (máximo).
Classificação atual:
Corrente do coletor (CI): normalmente em torno de 50mA a 100mA (CC máxima).
Dissipação de energia (Pc): Cerca de 200mW (máximo).
Produto de Ganho de Largura de Banda (fT): Indica sua capacidade de alta frequência, geralmente em torno de 100MHz a 230MHz . Isso o torna adequado para algumas aplicações de RF (Radiofrequência).
Ganho de corrente CC (hFE): Isso varia significativamente, mas as planilhas de dados geralmente especificam classificações com intervalos (por exemplo, 60-120, 100-200, 160-320).
Características de baixo ruído: Algumas versões ou folhas de dados podem destacar suas características de baixo ruído, tornando-o adequado para estágios de amplificadores sensíveis.

Aplicações comuns
Dadas as suas características, o 2SC454B é comumente utilizado em:
Amplificadores de áudio: Especialmente em estágios de pré-amplificador ou amplificação de baixo nível, onde baixo ruído e bom ganho são desejados.
Amplificadores de RF: Adequados para amplificação de alta frequência em receptores de rádio, sintonizadores e outros circuitos de RF.
Osciladores: Podem ser usados ​​em vários circuitos osciladores devido ao seu desempenho de alta frequência.
Amplificação de uso geral: sua natureza versátil o torna útil em uma ampla gama de circuitos de amplificação de uso geral.
Circuitos de comutação: embora seja basicamente um amplificador, ele também pode funcionar como um interruptor de pequeno sinal para controlar cargas de baixa potência.
Nota importante sobre números de peças
O "B" em "2SC454B" pode indicar um grupo de ganho específico ou uma revisão menor, mas as especificações do núcleo são geralmente semelhantes às do 2SC454. No entanto, é crucial diferenciá-lo de peças como o 2SC4540 ou 2SC4544 , que são transistores completamente diferentes, frequentemente com potências nominais mais altas ou aplicações diferentes (por exemplo, amplificadores de potência, comutação de alta tensão). Sempre verifique o número exato da peça e consulte a folha de dados específica.

Equivalentes e substituições
Encontrar um equivalente "drop-in" exato para cada transistor pode ser complicado devido a pequenas variações nas características e pinagens entre os fabricantes. Se você precisar de um substituto para o 2SC454B, normalmente procurará por:
Outros transistores NPN de uso geral com classificações de tensão, corrente, potência e frequência semelhantes.
Algumas alternativas comumente sugeridas (sempre verifique a folha de dados para pinagem e especificações completas antes de substituir!):
2SC454 (sem o "B"): Provavelmente muito semelhante
2N3904, 2N2222A: Esses são transistores NPN de uso geral muito comuns, mas sua resposta de frequência (fT) pode ser menor, então verifique se eles atendem aos requisitos do seu circuito.​​​​​​​BC547/BC548: Transistores NPN de pequeno sinal populares, frequentemente usados ​​em aplicações de áudio e de uso geral.
Ao procurar um equivalente, preste muita atenção a:
Polaridade (NPN neste caso).
Tensão Máxima Coletor-Emissor (VCEO).
Corrente máxima do coletor (CI).
Dissipação de potência (Pc).
Produto de ganho de largura de banda (fT): Crucial para aplicações de alta frequência.
Ganho de corrente CC (hFE).
Pinagem: Isso é vital, pois até mesmo transistores no mesmo encapsulamento (como o TO-92) podem ter diferentes atribuições de pinos (Base, Coletor, Emissor).

​​​​​​​Valor Unitário

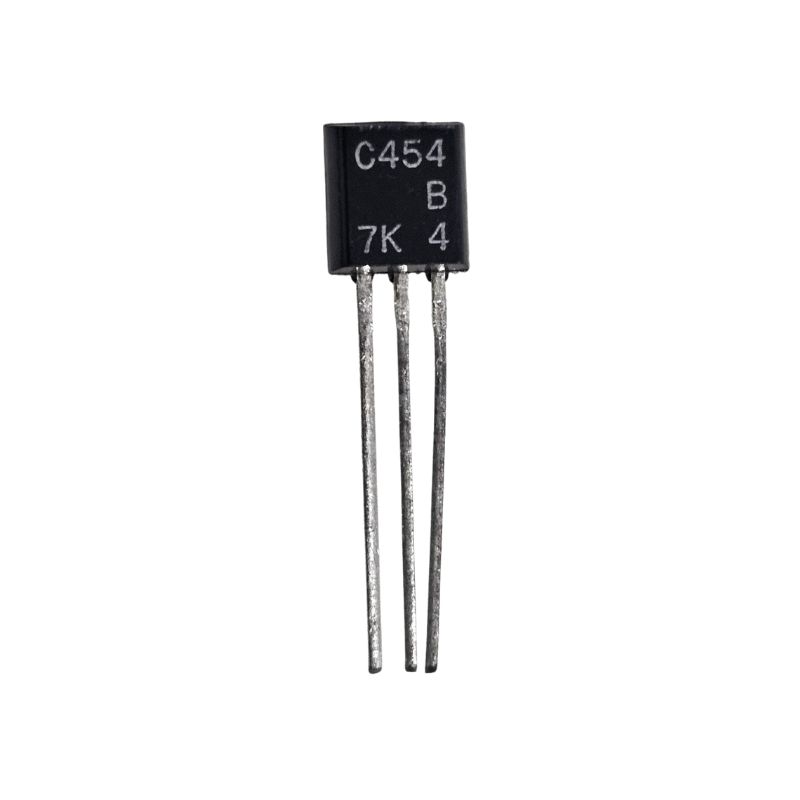

Imagem Meramente Ilustrativa
