Transistor 2SC3956
Transistor de Silicio NPN
Designador de tipo: 2SC3956
Material do transistor: Si
Polaridade: NPN
Dissipação máxima de energia do coletor (Pc): 7 W
Tensão Máxima de Base do Coletor | Vcb |: 200 V
Tensão máxima do coletor-emissor | Vce |: 200 V
Tensão Base Máxima do Emissor | Veb |: 3 V
Corrente máxima do coletor | Ic máx |: 0,2 A
Máx. Temperatura de operação da junção (Tj): 150 ° C
Frequência de transição (ft): 300 MHz
Capacitância do coletor (Cc): 2,7 pF
Taxa de transferência de corrente direta (hFE), MIN: 130
Figura de ruído, dB: -
Pacote: TO-126
O 2SC3956 é um transistor epitaxial de silício NPN conhecido por suas capacidades de alta tensão e alta frequência. Foi originalmente fabricado pela Sanyo Semiconductor Devices (agora parte da Panasonic).
Características principais
Transistor NPN: Isso significa que é um dispositivo controlado por corrente, onde uma pequena corrente fluindo para a base (positiva em relação ao emissor) permite que uma corrente maior flua do coletor para o emissor.
Silício Epitaxial: Refere-se ao processo de fabricação que envolve o crescimento de uma camada fina e altamente ordenada de silício em um substrato, permitindo o controle preciso da dopagem e das propriedades do material.
Alta Tensão: Uma característica significativa é sua alta tensão de ruptura. As folhas de dados geralmente mostram
Tensão base-coletor (EmCB): Até 200V
Tensão Coletor-Emissor (EmESSE): Até 200V
Alta Frequência: Possui alta frequência de transição (fT) de aproximadamente 300MHz , indicando bom desempenho em circuitos de alta frequência.
Baixa capacitância de transferência reversa (Cré): Normalmente em torno de 2,7pF, o que é benéfico para a estabilidade em amplificadores de alta frequência.
Produto de alto ganho e largura de banda: combina alto ganho e alta frequência, tornando-o adequado para amplificação de banda larga.
Embalagem: Geralmente vem em um pacote plástico TO-126 , que é um pacote passante comum para aplicações de pequena e média potência.
Aplicações comuns
A combinação de alta tensão e alta frequência torna o 2SC3956 particularmente adequado para:
Aplicações de saída de vídeo em monitores CRT de alta definição: Esta é a sua aplicação mais proeminente e frequentemente citada. É usado nos estágios de amplificação de vídeo de monitores CRT (Tubo de Raios Catódicos) mais antigos para amplificar os sinais de vídeo de alta tensão que acionam o canhão de elétrons.
Amplificadores de banda larga: Devido à sua boa resposta de frequência, ele pode ser usado em circuitos de amplificadores de banda larga de uso geral, onde uma ampla faixa de frequências precisa ser amplificada.
Valor Unitário

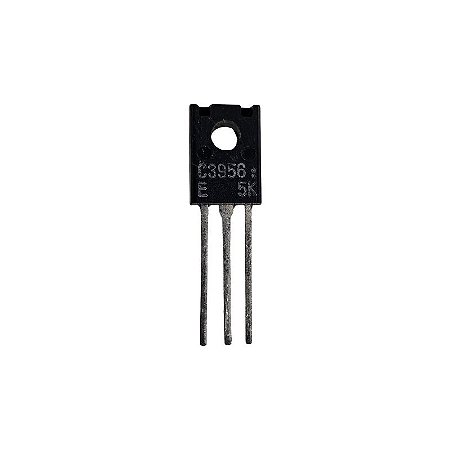

Imagem Meramente Ilustrativa
Para mais informações entre em contato.
