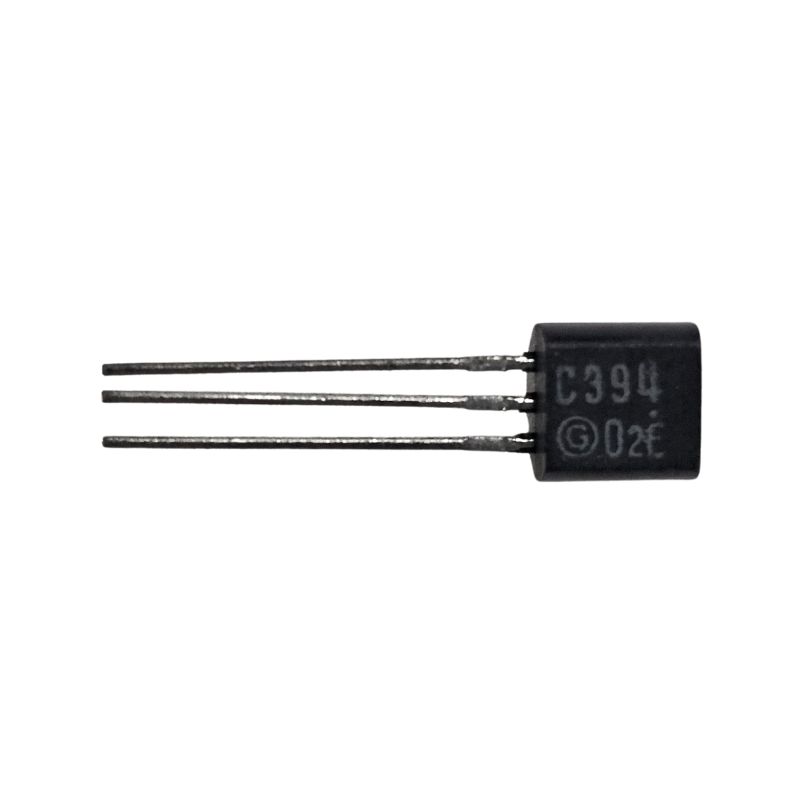

Transistor 2SC394
Designador de tipo: 2SC394
Material do transistor: Si
Polaridade: NPN
Dissipação máxima de energia do coletor (Pc): 0,2 W
Tensão Máxima da Base do Coletor | Vcb |: 35 V
Tensão máxima do coletor-emissor | Vce |: 30 V
Tensão Base Máxima do Emissor | Veb |: 5 V
Corrente máxima do coletor | Ic máx |: 0,1 A
Máx. Temperatura de operação da junção (Tj): 125 ° C
Frequência de transição (ft): 100 MHz
Capacitância do coletor (Cc): 4 pF
Taxa de transferência de corrente direta (hFE), MIN: 25
Figura de ruído, dB: -
Pacote: TO98-1
O 2SC394 é um transistor planar epitaxial de silício NPN projetado principalmente para amplificação de saída de baixa frequência e amplificação de driver . É um transistor de pequeno sinal normalmente encontrado em circuitos de áudio ou outras aplicações que exigem amplificação de sinais de frequência relativamente baixa.
Características principais
Tipo: Transistor de Junção Bipolar NPN (BJT) . Isso significa que ele controla uma corrente maior entre seu coletor e emissor com base em uma corrente menor aplicada à sua base.
Encapsulamento: É comumente encontrado em um encapsulamento plástico TO-92 ou TO-98 , que é um pequeno componente passante com três terminais. Algumas folhas de dados podem se referir a "TO-92NL" para uma configuração de terminal ligeiramente diferente.
Classificações de tensão:
Tensão base do coletor (VCBO): normalmente em torno de 30V a 60V (máximo).
Tensão coletor-emissor (VCEO): Em torno de 25V a 50V (máximo).
Tensão base-emissor (VEBO): Cerca de 5V (máximo).
Classificação atual:
Corrente do Coletor (CI): Normalmente em torno de 1A a 1,5A (CC máxima). Observe que algumas variações, como o 2SC3940, podem ter valores de corrente mais baixos, portanto, consulte sempre a ficha técnica específica.
Dissipação de energia (Pc): Geralmente em torno de 1W (máximo), o que é um pouco maior do que transistores de sinal muito baixo, como o 2SC373 ou 2SC380, indicando que ele pode lidar com um pouco mais de energia.
Ganho de corrente CC (hFE): varia significativamente e geralmente é categorizado em classificações (por exemplo, Q, R, S) com intervalos como 85-170, 120-240, 170-340.
Frequência de Transição (fT): Para o 2SC394, a fT é tipicamente em torno de 100MHz a 200MHz. Embora tenha alguma capacidade de alta frequência, sua designação principal é para aplicações de baixa frequência, o que o distingue de transistores de RF especializados.
Baixa tensão de saturação do coletor para o emissor (VCE(sat)): essa característica o torna eficiente quando usado em aplicações de comutação, pois há menos queda de tensão no transistor quando ele está totalmente "ligado".
Aplicações comuns
Dadas suas características, especialmente sua capacidade de lidar com corrente moderada e seu ganho em frequências mais baixas, o 2SC394 é normalmente usado em:
Amplificadores de saída de baixa frequência: ideais para os estágios de saída de pré-amplificadores de áudio ou amplificadores de áudio menores.
Amplificadores Driver: Usados para acionar transistores de potência maiores em estágios de saída de áudio ou outros circuitos de controle de potência.
Amplificação de uso geral: sua natureza versátil o torna útil em uma ampla gama de circuitos de amplificação de uso geral onde é necessária uma potência modesta.
Aplicações de comutação: Pode atuar como uma chave para controlar diversas cargas devido às suas boas características de saturação.
