Transistor 2SC373
Designador de tipo: 2SC373
Material do transistor: Si
Polaridade: NPN
Dissipação máxima de energia do coletor (Pc): 0,2 W
Tensão Máxima da Base do Coletor | Vcb |: 35 V
Tensão máxima do coletor-emissor | Vce |: 30 V
Tensão Base Máxima do Emissor | Veb |: 4 V
Corrente máxima do coletor | Ic máx |: 0,1 A
Máx. Temperatura de operação da junção (Tj): 125 ° C
Frequência de transição (ft): 80 MHz
Capacitância do coletor (Cc): 3,5 pF
Taxa de transferência de corrente direta (hFE), MIN: 200
Figura de ruído, dB: -
Pacote: TO98-1
O 2SC373 é um transistor planar epitaxial de silício NPN projetado principalmente para aplicações de amplificadores de baixo nível e de uso geral , bem como para amplificação de alta frequência e circuitos de comutação . É um transistor de pequeno sinal, frequentemente encontrado em diversos dispositivos eletrônicos.
Características principais
Tipo: Transistor de Junção Bipolar NPN (BJT). Isso significa que ele é controlado por corrente e a corrente flui do coletor para o emissor quando uma pequena corrente é aplicada à base.
Pacote: comumente encontrado em um pacote plástico TO-92 ou TO-98 (semelhante ao TO-92, mas geralmente com terminais moldados), que é um pequeno componente passante com três terminais.
Classificações de tensão:
Tensão base do coletor (VCBO): normalmente em torno de 35V a 60V (máximo).
Tensão coletor-emissor (VCEO): Em torno de 30V a 40V (máximo).
Tensão emissor-base (VEBO): Em torno de 4V a 5V (máximo).
Classificação atual:
Corrente do coletor (CI): normalmente em torno de 100mA a 500mA (CC máxima).
Dissipação de energia (Pc): Cerca de 200mW (máximo).
Produto de Ganho de Largura de Banda (fT): Indica sua capacidade em alta frequência, geralmente em torno de 80MHz a 200MHz ou até mais (algumas folhas de dados mencionam até 400 MHz). Isso o torna adequado para aplicações de RF (Radiofrequência).
Ganho de corrente CC (hFE): Isso varia, mas as planilhas de dados geralmente especificam classificações (por exemplo, B12, B13, B14) com intervalos como 75-150, 100-200, 150-300.
Características de baixo ruído: Algumas versões ou folhas de dados específicas para o 2SC373 (ou suas versões PNP complementares, como o 2SA733) destacam o baixo ruído, tornando-os adequados para aplicações de áudio.
Aplicações comuns
Dadas as suas características, o 2SC373 é comumente utilizado em:
Amplificadores de áudio: Especialmente em estágios de pré-amplificador ou amplificação de baixo nível, onde baixo ruído e bom ganho são desejados.
Amplificadores de RF: Adequados para amplificação de alta frequência em receptores de rádio, sintonizadores e outros circuitos de RF.
Osciladores: Podem ser usados em vários circuitos osciladores devido ao seu desempenho de alta frequência.
Amplificação de uso geral: sua natureza versátil o torna útil em uma ampla gama de circuitos de amplificação de uso geral.
Circuitos de comutação: embora seja basicamente um amplificador, ele também pode funcionar como um interruptor de pequeno sinal para controlar relés, LEDs ou outras cargas de baixa potência.
Valor Unitário

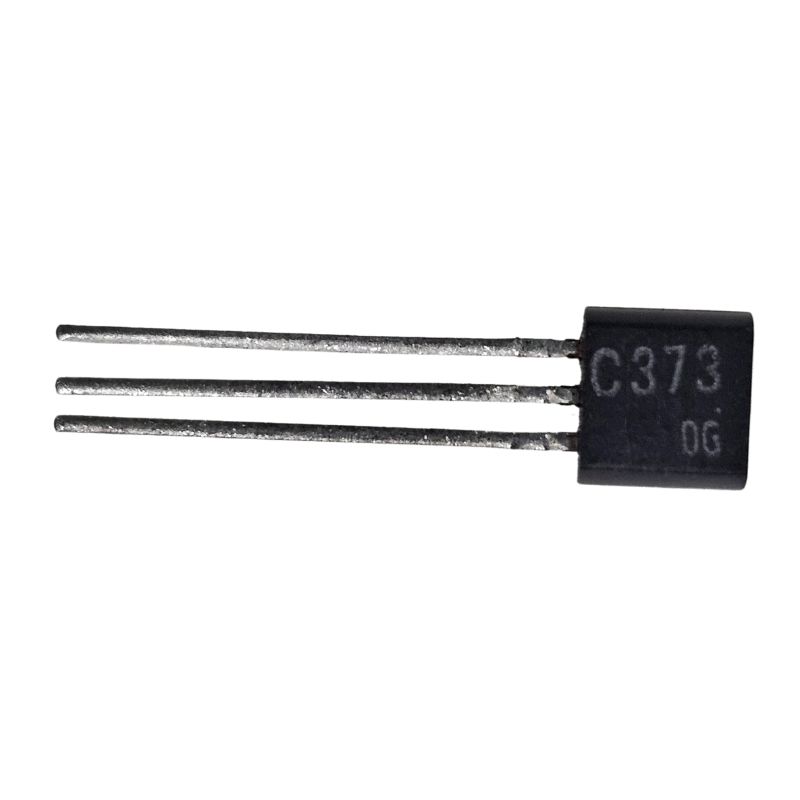

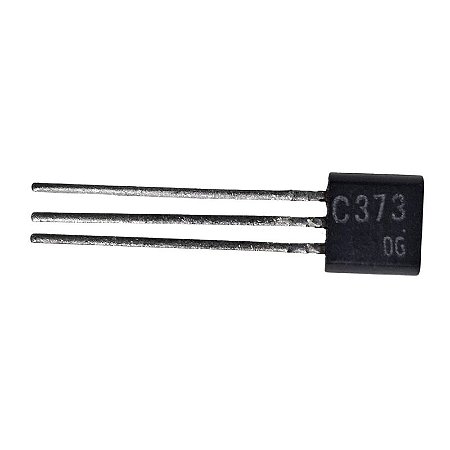

Imagem Meramente Ilustrativa
Para mais informações entre em contato.
