2SC3330 Transistor

Transistor 2SC3330

Designador de tipo: 2SC3330
Material do transistor: Si
Polaridade: NPN
Dissipação máxima de energia do coletor (Pc): 0,3 W
Tensão máxima da base do coletor | Vcb |: 60 V
Tensão máxima do coletor-emissor | Vce |: 50 V
Tensão Base Máxima do Emissor | Veb |: 6 V
Corrente máxima do coletor | Ic máx |: 0,2 A
Máx. Temperatura de operação da junção (Tj): 150 ° C
Frequência de transição (ft): 200 MHz
Capacitância do coletor (Cc): 3 pF
Taxa de transferência de corrente direta (hFE), MIN: 100
Figura de ruído, dB: -
Pacote: X04

O 2SC3330 é um transistor planar epitaxial de silício NPN versátil, comumente usado para aplicações gerais de amplificadores de baixa frequência e comutação de baixa velocidade . É um componente muito popular e amplamente disponível no mundo da eletrônica.

Principais recursos e funcionalidades
Transistor NPN: Isso significa que é um transistor de junção bipolar (BJT) onde a corrente do coletor flui do coletor para o emissor quando uma pequena corrente positiva é aplicada à base.
Sinal pequeno/baixa potência: foi projetado para lidar com sinais e correntes relativamente pequenos.
Bom ganho de corrente CC (hFE): O hFE (também conhecido como Beta,b) é tipicamente alto, frequentemente com classificações como "R", "S", "T" ou "U" indicando diferentes faixas de ganho. Por exemplo, as faixas comuns podem ser 100-200, 140-280, 200-400 ou 280-560. Esse alto ganho o torna eficiente para amplificação.

Classificações de tensão moderada:
Tensão base-coletor (EmCBO​): Até 60V.
Tensão Coletor-Emissor (EmCEO​): Até 50V.
Tensão emissor-base (EmEBO​): Até 6V. Esses valores são adequados para a maioria dos circuitos eletrônicos de baixa tensão comuns.
Corrente de coletor moderada (EUC​): Ele pode suportar uma corrente de coletor contínua de até 200 mA (0,2 A). Isso permite alimentar cargas menores.
Baixo ruído: as planilhas de dados geralmente destacam suas características de baixo ruído, o que é benéfico para pré-amplificadores de áudio ou circuitos de sensores sensíveis.
Ampla faixa de temperatura operacional: normalmente especificado para operação entre -55 °C e +150 °C, garantindo desempenho robusto em diversas condições ambientais.
Frequência de transição (fT​): Embora seja principalmente um amplificador de baixa frequência, algumas folhas de dados indicam umfT​em torno de 200MHz , sugerindo que ele ainda pode funcionar em algumas aplicações de frequência mais alta, embora não tenha sido projetado como um transistor de RF dedicado.
Complementar ao 2SA1317: O 2SA1317 é seu par complementar PNP, o que significa que ambos têm características elétricas semelhantes, mas polaridades opostas. Isso os torna úteis para projetar estágios de amplificadores push-pull ou circuitos de comutação complementares.
Embalagem: O 2SC3330 é mais comumente encontrado na embalagem plástica TO-92 com furo passante, que é barata e fácil de usar. Algumas variantes também podem estar disponíveis em SOT-23 para aplicações de montagem em superfície (por exemplo, 2SC3330M).

Aplicações comuns
Dado seu equilíbrio de ganho de corrente, classificações de tensão e baixo ruído, o 2SC3330 é usado em uma ampla gama de circuitos eletrônicos gerais:
Amplificadores de áudio: especialmente em pré-amplificadores, drivers e estágios de saída de baixa potência.Amplificação de pequenos sinais: amplificação de sinais de sensores, microfones ou outras fontes de baixo nível.
Aplicações de comutação: Para ligar/desligar LEDs, pequenos relés, campainhas ou outras cargas de baixa potência.
Reguladores de tensão: Como parte de circuitos simples de regulação de tensão linear.
Osciladores e temporizadores: em várias configurações de osciladores.
Interfaces lógicas: interligação de diferentes níveis de tensão ou acionamento de pequenas cargas a partir de saídas de microcontroladores.

​​​​​​​Valor Unitário

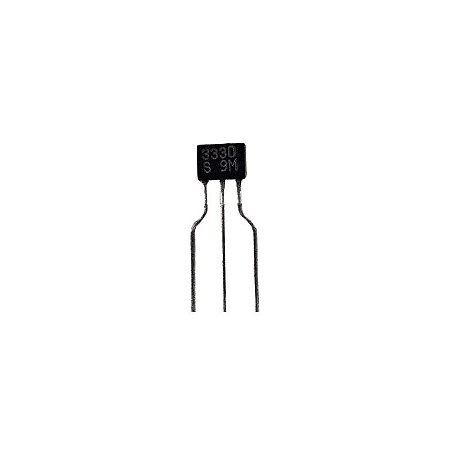

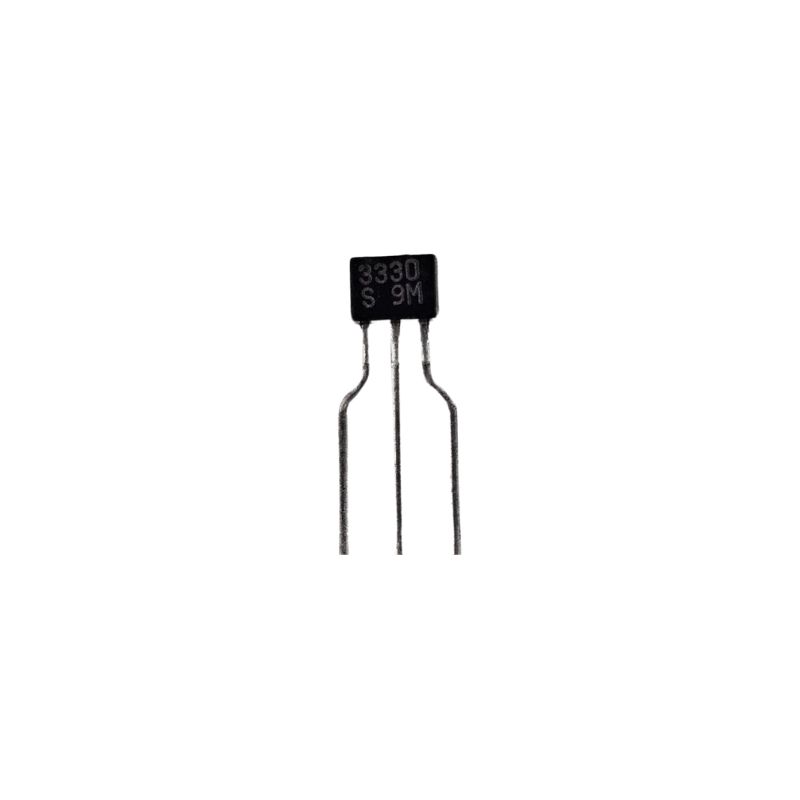

Imagem Meramente Ilustrativa
