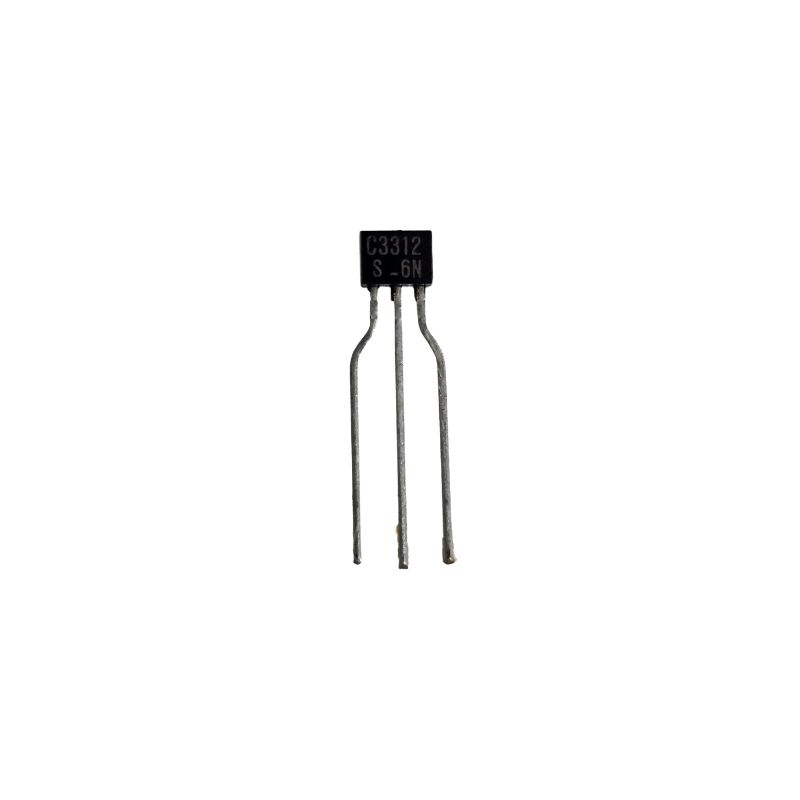

Transistor 2SC3312
O Transistor 2SC3312 é um transistor bipolar de junção (BJT) NPN de silício, fabricado pela Panasonic (também conhecido como Matsushita). Ele é projetado para amplificação de baixa frequência e baixo ruído.
Principais Características e Aplicações
O 2SC3312 é valorizado por suas propriedades que o tornam adequado para sinais de áudio e outras aplicações de baixa frequência:
Polaridade NPN: Isso significa que ele conduz corrente do coletor para o emissor quando uma pequena corrente positiva é aplicada à sua base.
Amplificação de Baixa Frequência: Sua principal aplicação é em estágios de amplificação de áudio e em outros circuitos que operam com sinais de frequência mais baixas.
Baixo Ruído: Uma característica importante que o torna ideal para pré-amplificadores de áudio e outros circuitos sensíveis onde o ruído elétrico indesejado deve ser minimizado.
Comutação de Propósito Geral: Embora seja otimizado para áudio, ele também pode ser usado em circuitos de comutação de propósito geral para controlar cargas com correntes e tensões mais baixas.
Complementar ao 2SA1310: Ele faz um par complementar com o transistor PNP 2SA1310, o que é útil para designs de amplificadores push-pull onde se deseja simetria entre os estágios NPN e PNP.
Encapsulamento: Geralmente encontrado no encapsulamento TO-92, que é um formato pequeno e com furos, comum em eletrônicos de consumo.
Especificações Típicas (podem variar ligeiramente entre fabricantes, consulte o datasheet)
Tensão Coletor-Base (VCBO) Máx.:60V
Tensão Coletor-Emissor (VCEO) Máx.:55V
Corrente de Coletor (IC) Máx.:100mA
Dissipação de Potência do Coletor (PC) Máx.:300mW
Ganho de Corrente (hFE):Varia, mas pode ser alto (por exemplo,de 180 a 700, dependendo da classificação "rank" - R,S,T).
Frequência de Transição (fT): Tipicamente 200 MHz (indicando que ele também pode operar bem em frequências mais altas, embora seja otimizado para baixo ruído em baixa frequência).
Tensão de Ruído (NV): Baixa, conforme sua aplicação.
Para mais informações, entre em contato.
