Transistor 2SC3199
Designador de tipo: 2SC3199
Material do transistor: Si
Polaridade: NPN
Dissipação máxima de energia do coletor (Pc): 0,2 W
Tensão máxima da base do coletor | Vcb |: 60 V
Corrente máxima do coletor | Ic máx |: 0,15 A
Máx. Temperatura de operação da junção (Tj): 175 ° C
Frequência de transição (ft): 130 MHz
Taxa de transferência de corrente direta (hFE), MIN: 35
Figura de ruído, dB: -
Pacote: U29-1
O 2SC3199 é um transistor epitaxial de silício NPN muito comum , amplamente utilizado em aplicações gerais de amplificadores de baixa frequência e circuitos de comutação de baixa velocidade . É um componente robusto que foi, e ainda é, amplamente produzido e utilizado.
Principais recursos e funcionalidades
Transistor NPN: Isso significa que é um transistor de junção bipolar (BJT) onde a corrente do coletor flui do coletor para o emissor quando uma pequena corrente positiva é aplicada à base.
Baixa frequência/sinal pequeno: foi projetado para amplificar sinais elétricos relativamente pequenos em frequências de áudio e abaixo, o que o torna inadequado para aplicações de RF de alta frequência.
Bom ganho de corrente CC (hFE): O hFE (também conhecido como Beta,b) indica o ganho de corrente fornecido pelo transistor. O 2SC3199 normalmente possui uma boa faixa de hFE, frequentemente categorizada em diferentes grupos "GR" (Verde), "BL" (Azul) ou "Y" (Amarelo), que denotam faixas de ganho específicas (por exemplo, hFE 200-400 para GR, 350-700 para BL). Isso o torna versátil para diversos projetos de amplificadores.
Classificações de tensão moderada: normalmente tem uma tensão coletor-emissor (EmCEO) de cerca de 50V e uma tensão de base do coletor (EmCBO) de 60V. Essas classificações são suficientes para a maioria das aplicações de sinal fraco e baixa potência.
Corrente de coletor moderada: A corrente de coletor contínua (EUC) é geralmente em torno de 150mA (0,15A), o que lhe permite acionar pequenas cargas como LEDs, buzzers ou a base de transistores de potência maiores.
Baixo ruído: geralmente caracterizado por baixo ruído, o que o torna adequado para estágios de entrada de amplificadores de áudio ou circuitos de sensores sensíveis.
Complementar ao 2SA1266: O 2SA1266 é seu par complementar PNP, o que significa que ambos têm características muito semelhantes, mas polaridades opostas. Isso permite o fácil projeto de estágios de amplificadores push-pull ou circuitos de comutação complementares.
Pacote: O 2SC3199 é quase universalmente encontrado no pacote de plástico TO-92 , que é muito comum, barato e fácil de trabalhar em placas de ensaio e PCBs.
Aplicações comuns
Dada a sua natureza robusta e de uso geral, o 2SC3199 é usado em uma ampla gama de circuitos eletrônicos:Amplificadores de áudio: Em estágios de pré-amplificador, estágios de driver e estágios de saída de baixa potência.
Amplificação de pequenos sinais: amplificação de sinais de sensores, microfones ou outras fontes de baixo nível.
Aplicações de comutação: Como um interruptor de baixa velocidade para controlar LEDs, pequenos relés, campainhas ou outras cargas de baixa potência.
Reguladores de tensão: Como parte de circuitos reguladores de tensão linear simples.
Osciladores e temporizadores: Em várias configurações de osciladores (por exemplo, multivibradores astáveis).
Interfaces lógicas de uso geral: interligação de diferentes níveis de tensão ou acionamento de pequenas cargas a partir de saídas de microcontroladores.
Valor Unitário

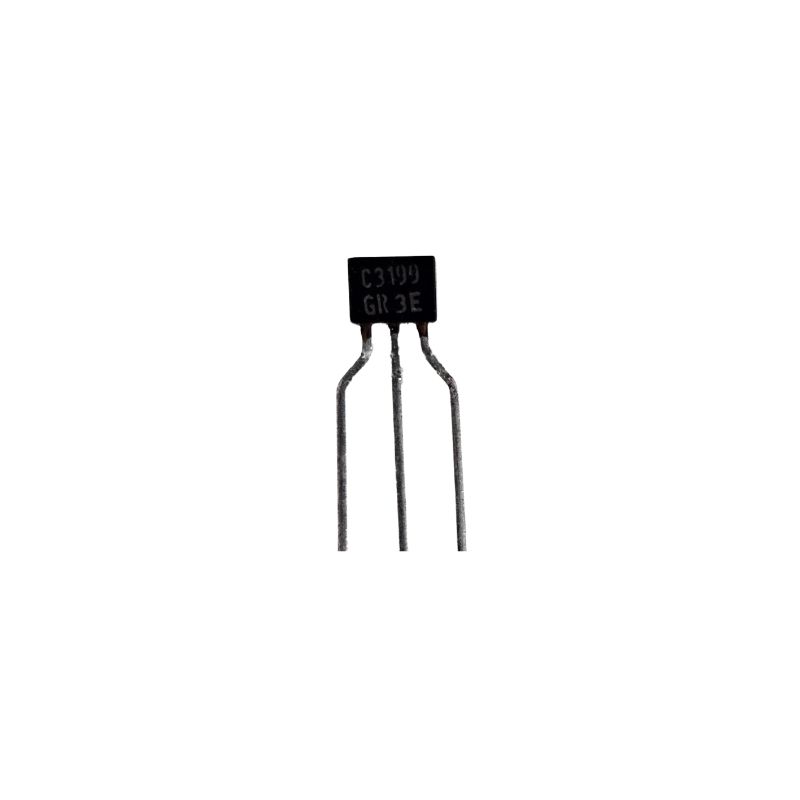

Imagem Meramente Ilustrativa
