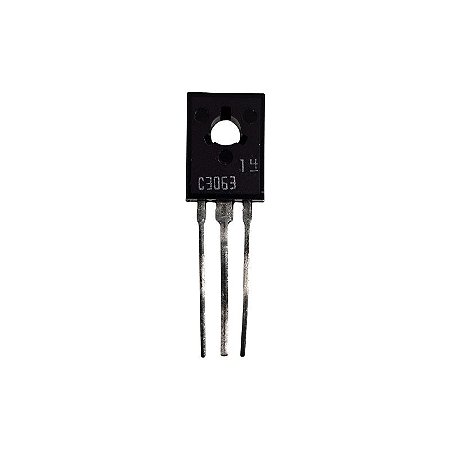

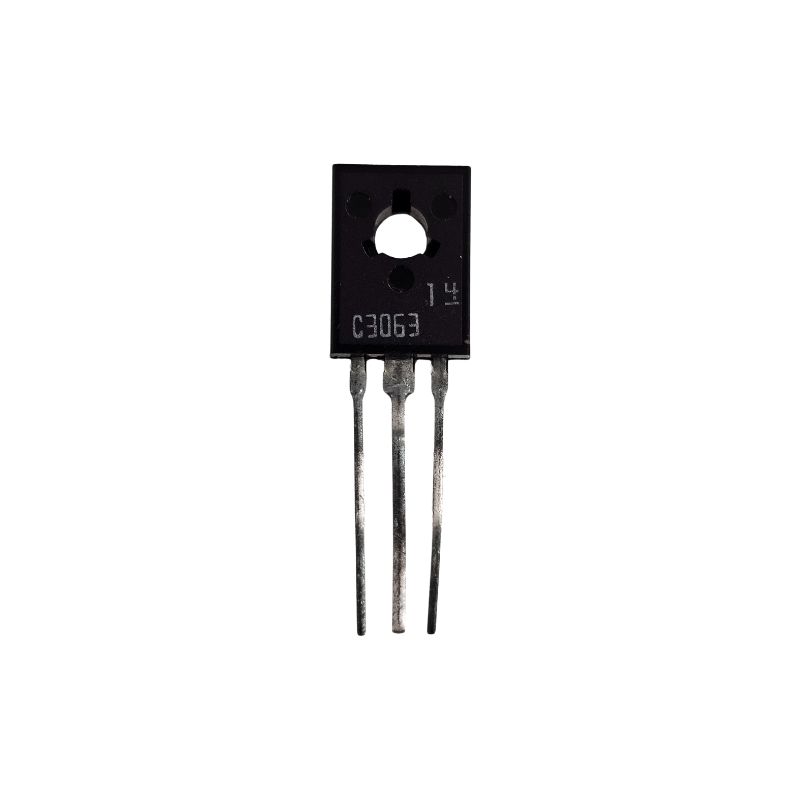

Transistor 2SC3063
Transistor de Silicio NPN
Designador de tipo: 2SC3063
Material do transistor: Si
Polaridade: NPN
Dissipação máxima de energia do coletor (Pc): 1,25 W
Tensão máxima da base do coletor | Vcb |: 300 V
Corrente máxima do coletor | Ic máx |: 0,1 A
Máx. Temperatura de operação da junção (Tj): 175 ° C
Frequência de transição (ft): 70 MHz
Taxa de transferência de corrente direta (hFE), MIN: 350
Figura de ruído, dB: -
Pacote: TO-126
O 2SC3063 é um transistor de potência de silício NPN projetado principalmente para amplificação de alta frequência e alta potência , particularmente em aplicações de VHF (frequência muito alta) e UHF (frequência ultra alta) . Isso o torna um componente especializado, frequentemente encontrado em amplificadores de potência de RF (radiofrequência).
Principais recursos e funcionalidades
Transistor NPN: Isso significa que é um transistor de junção bipolar onde a corrente flui do coletor para o emissor quando uma corrente positiva é aplicada à base.
Operação em Alta Frequência: Esta é sua característica mais marcante. O 2SC3063 é otimizado para operações nas bandas VHF e UHF, tipicamente de 30 MHz até várias centenas de MHz . Sua frequência de transição (fT) pode ser bastante alta, indicando sua capacidade de ganho de alta frequência.
Alta potência de saída: projetado para fornecer potência de RF significativa. As fichas técnicas geralmente mostram potências de saída na faixa de dezenas de watts (por exemplo, 20W a 30W ou mais), dependendo da frequência, tensão e projeto do circuito.Classificação de alta tensão: Possui uma tensão coletor-emissor substancial (EmCEO) classificação, geralmente em torno de 130V a 150V , o que é crucial para lidar com as oscilações de tensão em estágios de amplificadores de RF de alta potência.
Alta corrente de coletor: pode lidar com uma corrente de coletor contínua (EUC) de vários amperes, geralmente de 3A a 4A , o que é necessário para suas capacidades de alta potência.
Baixa tensão de saturação: embora seja menos crítica para amplificação de RF linear, ela também pode ser usada em comutação, e sua baixa tensão de saturação ajuda a reduzir a dissipação de energia.
Invólucro: O 2SC3063 é normalmente encontrado em um encapsulamento TO-220 ou similar, projetado para boa dissipação de calor, como um TO-220F (totalmente isolado) ou um TO-3P para versões de maior potência. Uma dissipação de calor eficaz é crucial para a operação confiável deste transistor.
Aplicações comuns
Dadas suas características especializadas, o 2SC3063 é encontrado quase exclusivamente em:
Amplificadores de potência de RF: Sua aplicação principal é como estágio final ou driver em amplificadores de RF de alta potência para:
Transmissores de rádio: incluindo equipamentos de rádio amador, rádios comerciais bidirecionais e transmissores de transmissão.
Sistemas de comunicação VHF/UHF: como estações base e repetidores.
Aquecimento industrial por RF: Em alguns casos, para aplicações específicas de aquecimento industrial que utilizam energia de RF.
Amplificadores CATV: Usados em sistemas de televisão a cabo para amplificação de sinal.
Amplificadores lineares: onde alta linearidade e distorção mínima são necessárias para sinais de RF modulados.
