Transistor 2SC2979
Comutação de Alta Tensão, Alta Velocidade e Alta Potência
O 2SC2979 é um transistor de potência de silício NPN amplamente reconhecido por seu desempenho robusto em aplicações de comutação de alta tensão, alta velocidade e amplificação de potência.
Principais recursos e funcionalidades
Transistor NPN: Este é um tipo comum de transistor de junção bipolar (BJT) em que a corrente flui do coletor para o emissor quando uma corrente positiva é aplicada à base.
Alta Tensão de Ruptura: Uma de suas características mais significativas é a sua alta tensão nominal. Normalmente, possui uma tensão coletor-emissor (EmCEO) de 800V e uma tensão de base coletora (EmCBO) de 900V , tornando-o adequado para aplicações com oscilações de tensão substanciais.
Alta corrente de coletor: pode lidar com uma corrente de coletor contínua (EUC) de até 3A e uma corrente de pico de até 6A. Isso indica sua capacidade de acionar cargas de potência moderada a alta.
Alta dissipação de potência: Com uma dissipação de potência máxima (PD) de 40W (a uma temperatura de gabinete de 25°C), ele foi projetado para gerenciar uma quantidade significativa de energia, muitas vezes exigindo um dissipador de calor para gerenciamento térmico adequado.
Comutação de alta velocidade: a característica de "alta velocidade" (geralmente com tempos rápidos de ativação e desativação) é crucial para aplicações como fontes de alimentação comutadas.
Baixa Tensão de Saturação: Apresenta uma baixa tensão de saturação coletor-emissor (EmCE ( s a t )), o que significa que quando está totalmente "ligado" (saturado), há uma queda de tensão mínima, o que reduz as perdas de energia e melhora a eficiência na comutação de circuitos.
Operação de alta frequência: algumas folhas de dados indicam que ele pode operar em frequências de até 1750MHz , tornando-o adequado para várias aplicações de RF (radiofrequência), especialmente no contexto de amplificação e transmissão de alta frequência.
Boa linearidade e baixo ruído: essas características são importantes para circuitos amplificadores onde integridade do sinal e distorção mínima são desejadas.
Encapsulamento: O 2SC2979 normalmente vem em um encapsulamento TO-220C . Este é um encapsulamento comum para transistores de potência, com furo passante, que oferece boas propriedades de dissipação térmica devido à sua aba metálica, que pode ser facilmente montada em um dissipador de calor.
Aplicações comuns
Dada sua combinação de alta tensão, corrente, potência e velocidade, o 2SC2979 é utilizado em:
Comutação de alta tensão e alta velocidade: esta é sua principal aplicação. É ideal para uso em:
Fontes de alimentação comutadas (SMPS): No lado primário das fontes de alimentação para conversão CA-CC eficiente.
Comutação de circuitos indutivos: como em controles de motores, solenoides e drivers de relés
Reatores de iluminação: Para controlar lâmpadas de alta tensão.
Amplificadores de alta frequência: Em transmissores e receptores de RF, circuitos de micro-ondas e outros sistemas de comunicação devido à sua capacidade de alta frequência e baixo ruído.
Sistemas de automação industrial: Como elemento de comutação ou amplificador em diversas aplicações de controle.
Sistemas de processamento de sinais: onde alto ganho de potência e boa linearidade são benéficos.
Valor Unitário

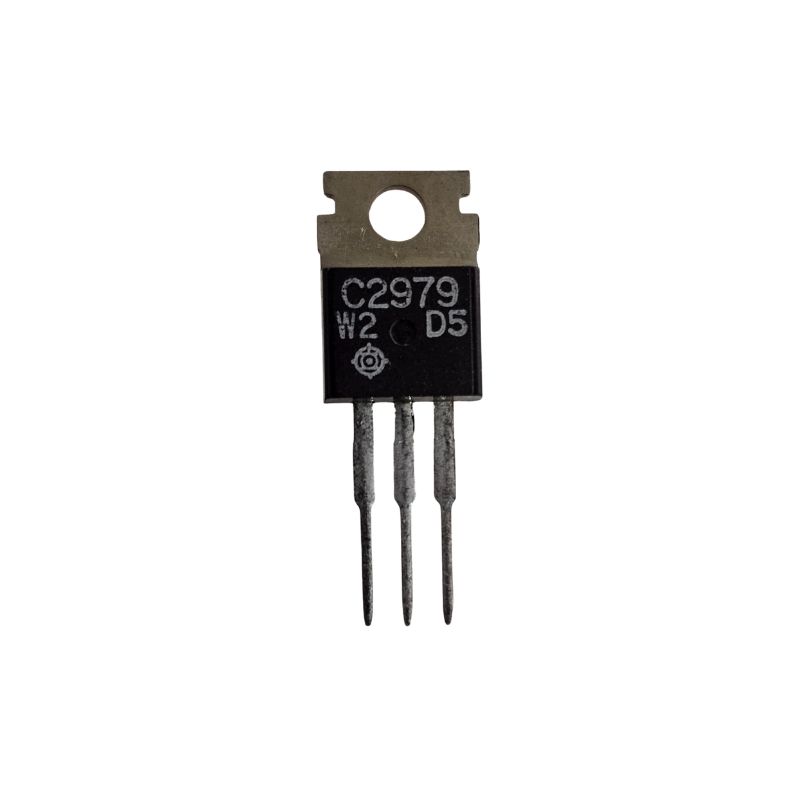

Imagem Meramente Ilustrativa
Para mais informações entre em contato.
