Transistor 2SC2785
Transistor NPN To-92
O 2SC2785 é um transistor de silício NPN conhecido por seu uso em estágios de driver de amplificadores de áudio frequência (AF) e aplicações de comutação de baixa velocidade . É um transistor de uso geral amplamente fabricado por empresas como NEC, Renesas e outras.
Aqui está uma visão detalhada de suas características:
Principais recursos e funcionalidades
Transistor NPN: Este é o tipo mais comum de transistor de junção bipolar (BJT). Em um transistor NPN, a corrente flui do coletor para o emissor quando uma pequena corrente é aplicada à base.
Alta Tensão: Possui uma tensão coletor-emissor relativamente alta (EmCEO) classificação, normalmente em torno de 50 V , e uma tensão de base do coletor (EmCBO) de 60 V. Isso o torna adequado para aplicações onde esses níveis de tensão estão presentes.
Corrente de coletor moderada: A corrente de coletor contínua (EUC) é normalmente em torno de 100 mA . Isso indica que é destinado a aplicações de baixa a média potência, como acionamento de outros transistores ou cargas pequenas.
Baixo ruído e alta frequência de transição (fT): As folhas de dados frequentemente destacam suas características de baixo ruído e uma frequência de transição decente, que é a frequência na qual o ganho de corrente do transistor cai para a unidade. Para o 2SC2785,fTpode variar entre 250MHz e 450MHz, dependendo do fabricante e das condições de teste. Isso o torna adequado também para algumas aplicações de RF (Radiofrequência), especialmente nas faixas de RF mais baixas.
Boa Linearidade do hFE: O hFE (ganho de corrente CC) está tipicamente na faixa de 100 a 600Ω , e sua linearidade (a estabilidade do hFE em diferentes correntes de coletor) é frequentemente considerada excelente. Isso é benéfico para aplicações de amplificadores de áudio onde se deseja um ganho consistente em uma gama de níveis de sinal.
Complementar ao 2SA1175: Isso significa que o 2SA1175 é um transistor PNP com características semelhantes, facilitando o projeto de circuitos complementares, como amplificadores push-pull.
Pacote: O 2SC2785 é comumente encontrado em um pacote TO-92S , que é um pequeno pacote de plástico com orifício passante.
Aplicações comuns
Dadas suas especificações, o 2SC2785 é adequado para uma variedade de circuitos eletrônicos:
Amplificadores de áudio: Especialmente em estágios de pré-amplificador ou driver devido ao seu baixo ruído e boa linearidade.
Comutação de baixa velocidade: pode ser usada para comutar pequenas cargas, como LEDs, pequenos relés ou outros dispositivos de baixa potência.
Osciladores e amplificadores de RF: seu desempenho é relativamente altofTpermite que seja usado em algumas aplicações de RF, particularmente em circuitos de rádio mais antigos ou menos exigentes (por exemplo, transmissores de FM, estágios de RF simples).
Condicionamento de sinal: funciona como um buffer ou seguidor de tensão.
Aplicações de uso geral: qualquer circuito que exija um transistor NPN confiável para amplificação ou comutação dentro de suas classificações de tensão e corrente.
Valor Unitário

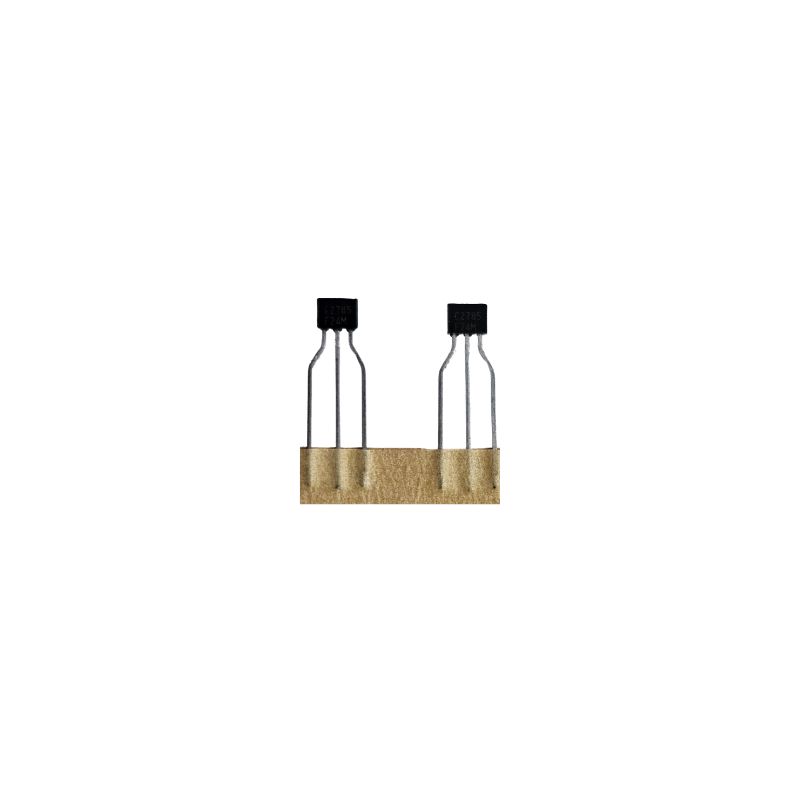

Imagem Meramente Ilustrativa
Para mais informações entre em contato.
