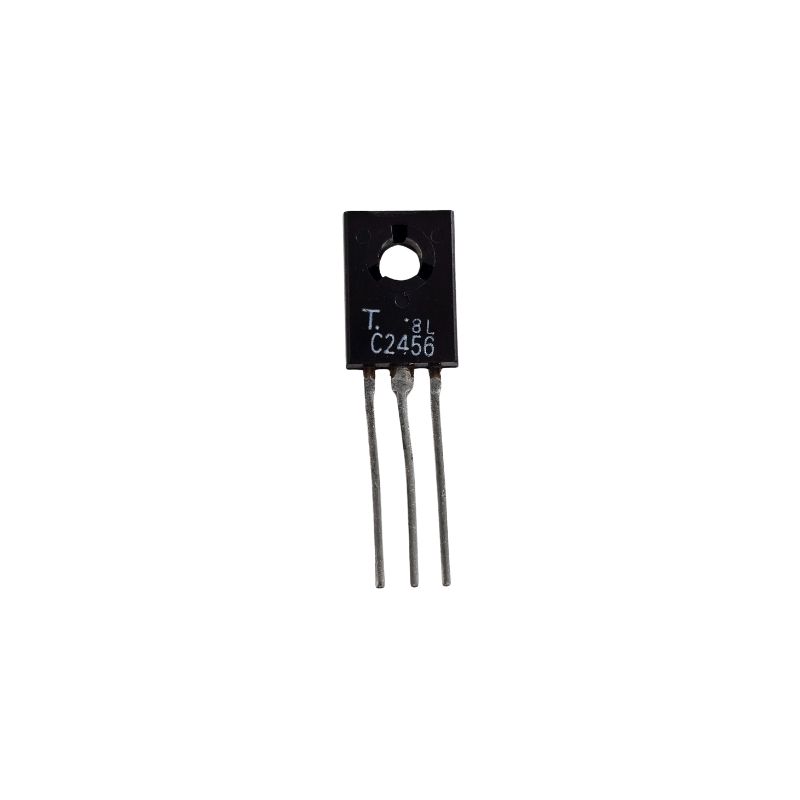

Transistor 2SC2456
O 2SC2456 é um transistor epitaxial de silício NPN , conhecido principalmente por suas características adequadas para amplificação de baixo ruído , particularmente em aplicações de áudio e sinais fracos. Foi amplamente produzido por fabricantes como a Toshiba.
Características principais
Transistor NPN: É um transistor de junção bipolar (BJT) onde uma pequena corrente positiva na base (em relação ao emissor) controla um fluxo de corrente maior do coletor para o emissor.
Silício Epitaxial: refere-se ao processo de fabricação, que envolve o crescimento de uma camada fina e altamente ordenada de silício. Isso permite o controle preciso das propriedades elétricas do transistor, crucial para seu desempenho de baixo ruído.
Baixo Ruído (NF - Figura de Ruído): Este é um recurso de destaque. O 2SC2456 foi projetado para introduzir o mínimo de ruído elétrico no sinal que está amplificando. Isso o torna ideal para os estágios de entrada de circuitos de áudio ou instrumentação sensíveis.
Alto ganho (hFE): Normalmente oferece um alto ganho de corrente (frequentemente referido comob), o que significa que uma pequena corrente de entrada pode controlar uma corrente de saída muito maior. Isso é benéfico para amplificar sinais fracos.
Alta frequência de transição (fT): Com uma frequência de transição geralmente em torno de 120 MHz ou mais, ele tem um bom desempenho de alta frequência para um transistor de áudio de pequeno sinal, permitindo que ele lide com amplas larguras de banda.
Baixa corrente de coletor (EUC): É um dispositivo de sinal fraco, o que significa que ele lida com correntes de coletor relativamente baixas, normalmente na casa das dezenas de miliamperes (por exemplo, 50 mA a 100 mA no máximo).
Baixa Tensão Coletor-Emissor (EmESSE): Suas classificações de tensão também são relativamente baixas, geralmente em torno de 60V, adequadas para circuitos eletrônicos típicos de baixa tensão.
Tipo de encapsulamento: O 2SC2456 é mais comumente encontrado em encapsulamento plástico TO-92 . Trata-se de um encapsulamento pequeno, de três pinos, com furo passante, muito comum para transistores de baixa potência.
Aplicações comuns
Dadas suas excelentes características de baixo ruído e bom ganho, o 2SC2456 é frequentemente usado em:
Amplificadores de áudio de baixo ruído: especialmente nos estágios de entrada de pré-amplificadores, pré-amplificadores de microfone ou estágios phono, onde minimizar o ruído é essencial para um som de alta fidelidade.
Amplificação de pequenos sinais: Amplificação de uso geral de sinais fracos em vários dispositivos eletrônicos.
Instrumentação: Em equipamentos de detecção e medição onde a integridade do sinal e o baixo ruído são primordiais.
Circuitos de controle de tom: Como um elemento ativo em redes de controle de tom de áudio.
Front Ends analógicos: Nos estágios iniciais de circuitos que processam sinais analógicos de sensores ou transdutores.
Valor Unitário
Imagem Meramente Ilustrativa
Para mais informações entre em contato.
