Transistor 2SC2330
Transistor de Silicio NPN To-92
Número de Parte: 2SC2330
Material: Si
Polaridad de transistor: NPN
Base do coletor de tensão (Vcb): 300 V
Coletor-emissor de tensão (Vce): 300 V
Base emissora de tensão (Veb): 7 V
Corrente do coletor DC máximo (Ic): 0,1 A
Temperatura operativa máxima (Tj): 150°C
Encapsulamento: TO-92
O 2SC2330 é um transistor epitaxial de silício NPN , comumente usado em aplicações de comutação de alta tensão e alta corrente . Historicamente, foi fabricado por empresas como a Sanken.
Características principais
Transistor NPN: Isso significa que é um transistor de junção bipolar (BJT) onde uma pequena corrente positiva aplicada à sua base (em relação ao emissor) permite que uma corrente muito maior flua do coletor para o emissor.
Alta tensão: Uma característica principal do 2SC2330 são suas altas classificações de tensão de ruptura:Tensão base-coletor (EmCB): Normalmente em torno de 500V.
Tensão Coletor-Emissor (EmESSE): Normalmente em torno de 400V. Isso o torna adequado para circuitos que operam diretamente da tensão de rede retificada (por exemplo, 120V ou 240 VCA).
Alta corrente: foi projetado para lidar com correntes de coletor significativas, geralmente classificadas em até 3 amperes (EUC) .
Alta dissipação de energia: com dissipação de calor adequada, ele pode dissipar uma quantidade substancial de energia, geralmente em torno de 40 Watts (PD) .
Velocidade de comutação rápida: embora não seja um transistor de RF, ele foi projetado para comutação relativamente rápida em aplicações de energia, o que é crucial para a eficiência na comutação de fontes de alimentação.
Tipo de encapsulamento: É mais comumente encontrado em encapsulamento plástico TO-220 ou TO-220F . O TO-220 é um encapsulamento robusto com uma aba metálica para fixação de um dissipador de calor, essencial para a dissipação de energia. A variante "F" (TO-220F) indica um encapsulamento totalmente moldado e isolado, onde a aba metálica é eletricamente isolada do semicondutor interno, simplificando a montagem e reduzindo a necessidade de isoladores externos.
Aplicações comuns
Dada a sua combinação de alta tensão, alta corrente e comutação rápida, o 2SC2330 é adequado para:
Fontes de alimentação chaveadas (SMPS): usadas na fase de comutação de diversas fontes de alimentação encontradas em TVs, monitores, eletrônicos de consumo e equipamentos industriais.
Amplificadores de potência: podem ser usados nos estágios de saída de amplificadores de potência onde é necessário manuseio de alta tensão e corrente.
Comutação de alta velocidade: ideal para comutação geral de alta velocidade de cargas indutivas.
Conversores CC-CC: Em circuitos de conversão de energia que reduzem ou aumentam as tensões CC de forma eficiente.
Inversores: Como elemento de comutação em circuitos que convertem CC em CA.
Valor Unitário

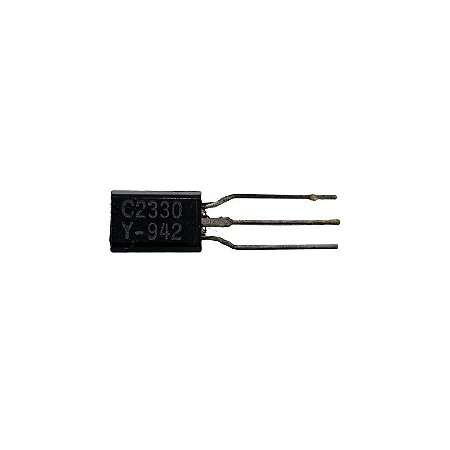

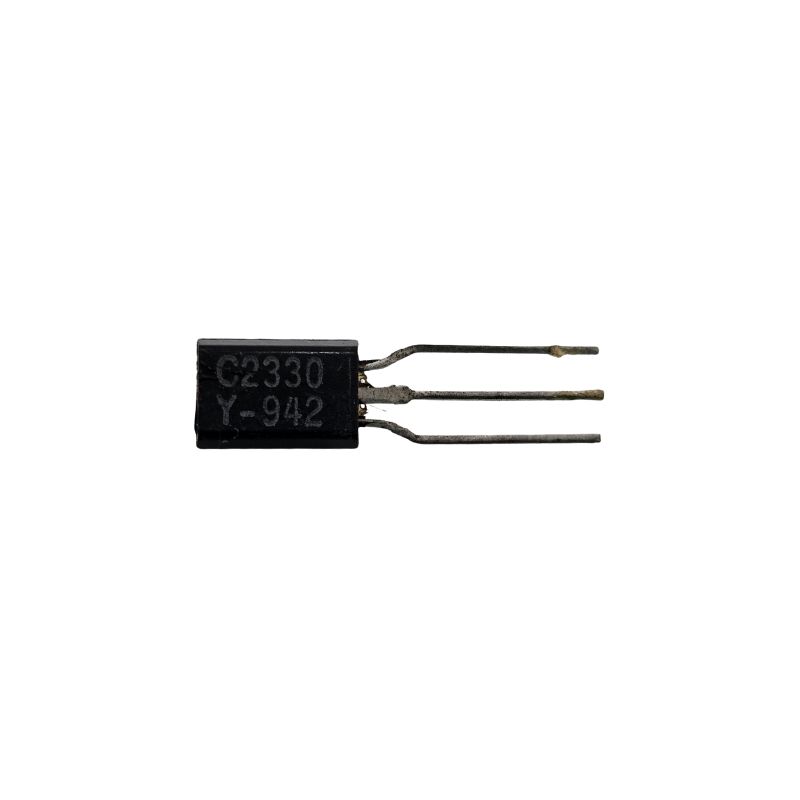

Imagem Meramente Ilustrativa
Para mais informações entre em contato.
