Transistor 2SC2298
Designador de tipo: 2SC2298
Material do transistor: Si
Polaridade: NPN
Dissipação máxima de energia do coletor (Pc): 8W
Tensão máxima da base do coletor Vcb: 30V
Tensão máxima do coletor-emissor Vce: 30V
Tensão Base Máxima do Emissor Veb: 10V
Corrente máxima do coletor Ic máx: 1A Máx.
Temperatura de operação da junção (Tj): 150°C
Taxa de transferência de corrente direta (hFE), MIN: 5000
Figura de ruído, dB: - Pacote: TO-126
O 2SC2298 é um transistor de junção bipolar (BJT) NPN de silício , comumente associado à Hitachi Semiconductor, embora possa ser fabricado por outras empresas. É frequentemente categorizado como um transistor amplificador de alto ganho .
Principais características e aplicações
O 2SC2298 foi projetado para diversas tarefas de amplificação e comutação. Aqui está uma análise de seus usos e recursos típicos:
Polaridade NPN : Este é um transistor NPN padrão, o que significa que ele conduz corrente do coletor para o emissor quando uma corrente positiva é aplicada à sua base.
Amplificação de Alto Ganho : Seu uso principal é em aplicações que exigem alto ganho (hFE), o que significa que pode amplificar pequenas correntes de entrada em correntes de saída maiores com muita eficiência. Isso o torna adequado para:
Circuitos de amplificador de áudio : podem ser usados em diferentes estágios de amplificação de áudio para aumentar sinais de áudio, graças à sua boa resposta de frequência e características de ganho.
Amplificação de RF (Radiofrequência) : Folhas de dados às vezes mencionam seu uso em aplicações de amplificadores de potência linear SSB (banda lateral única) de 2 a 30MHz, indicando sua capacidade para circuitos de RF.
Amplificadores de uso geral : são versáteis o suficiente para outras necessidades gerais de amplificação, onde são necessárias potência média e alto ganho.
Aplicações de Comutação : Como muitos BJTs, ele também pode funcionar como uma chave eletrônica, controlando correntes ou tensões mais altas com um sinal menor. Isso é útil em:
Circuitos de alimentação : Potencialmente usados em estágios de regulação ou comutação para gerenciar tensões.
Comutação de alta velocidade : sua construção robusta permite o uso em algumas aplicações de comutação de alta velocidade em circuitos digitais.
Dissipação de potência média : normalmente tem uma dissipação de potência máxima do coletor (Pc) de cerca de 8 Watts (W) , o que o posiciona para aplicações de potência média.
Classificações de tensão e corrente : as especificações comuns incluem:
Tensão base-coletor (VCBO): Cerca de 30V
Tensão coletor-emissor (VCEO): Cerca de 30V
Corrente do coletor (Ic) máx.: cerca de 1 ampere (A)
Encapsulamento : comumente encontrado no encapsulamento TO-126 . Trata-se de um encapsulamento plástico, com furo passante, projetado para dissipação moderada de energia.

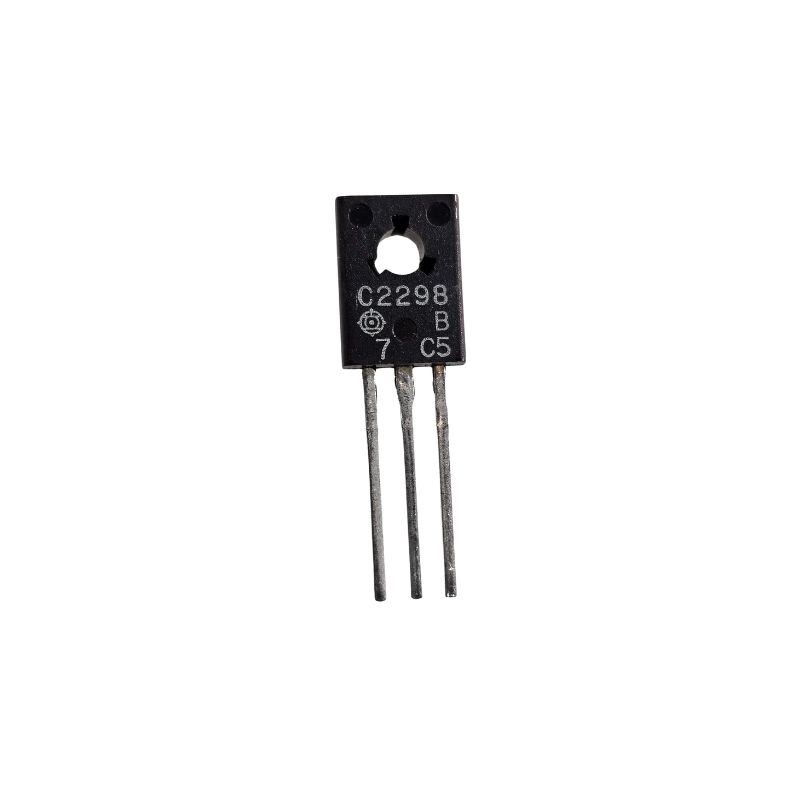

Imagem Meramente Ilustrativa
Valor Unitário
Para mais informações, entre em contato.
