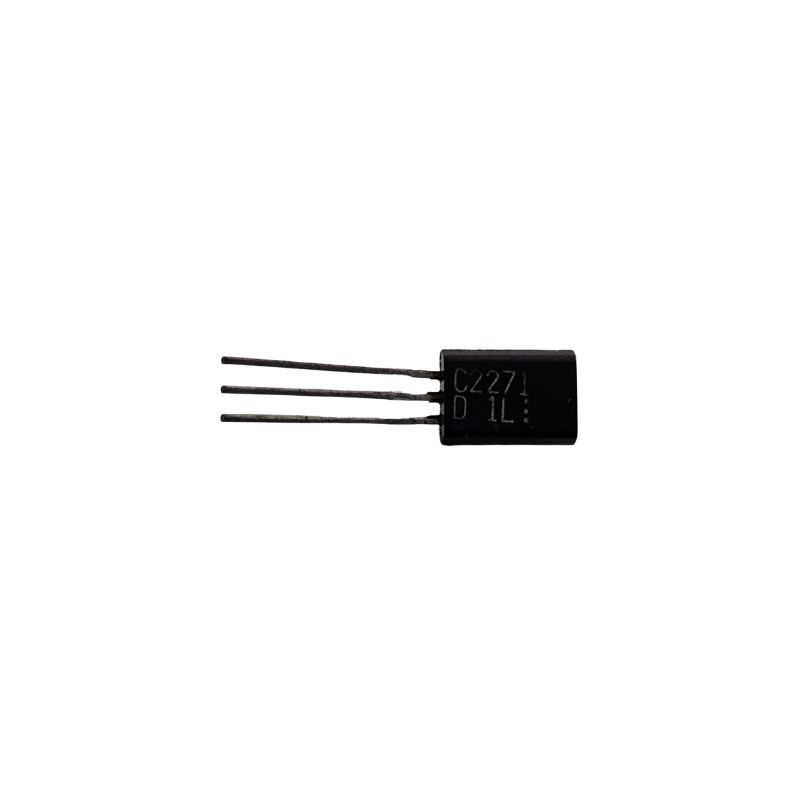

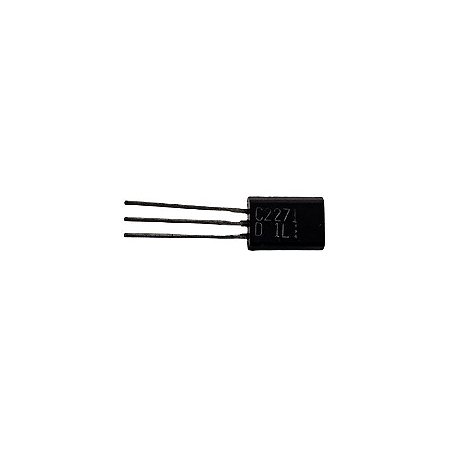

Transistor 2SC2271
Transistor de Silicio NPN To-92.
O 2SC2271 é um transistor epitaxial de silício NPN , comumente encontrado em diversos circuitos eletrônicos. É reconhecido por sua capacidade de tensão relativamente alta em um encapsulamento pequeno.
Características principais
Transistor NPN: Isso significa que é um transistor de junção bipolar (BJT) onde uma pequena corrente positiva aplicada à sua base (em relação ao emissor) permite que uma corrente maior flua do coletor para o emissor.Silício Epitaxial: refere-se ao processo de fabricação que envolve o crescimento de uma camada fina e altamente ordenada de silício. Este método permite o controle preciso das propriedades elétricas do transistor.
Classificação de alta tensão: Uma característica significativa do 2SC2271 é sua alta tensão de ruptura. As folhas de dados geralmente indicam:
Tensão Coletor-Emissor (EmESSE): Até 300V
Classificação de corrente moderada: Possui uma corrente máxima de coletor relativamente baixa (EUC) de cerca de 0,1A (100 mA) .
Dissipação de potência moderada: sua dissipação máxima de potência do coletor (PC) é cerca de 0,9W.
Frequência moderada: Possui uma frequência de transição (fT) de aproximadamente 50 MHz , tornando-o adequado para amplificação de uso geral, mas não para aplicações de RF de alta velocidade.
Tipo de encapsulamento: O 2SC2271 normalmente é acondicionado em um encapsulamento plástico TO-92 ou TO-92L . Trata-se de um encapsulamento comum, pequeno, de três pinos e com furo passante para componentes de baixa potência. O "L" em TO-92L pode indicar cabos um pouco mais longos.
Aplicações comuns
Dadas suas características, particularmente a alta classificação de tensão em um pacote pequeno, o 2SC2271 é adequado para:
Aplicações de comutação: Pode atuar como um interruptor para correntes relativamente baixas, mas tensões mais altas, como acionar pequenos relés ou controlar luzes indicadoras em circuitos onde há tensões de alimentação mais altas.
Amplificação de alta tensão e baixa corrente: Em estágios pré-amplificadores ou circuitos de driver onde é necessária uma alta oscilação de tensão, mas não uma grande quantidade de corrente.
Circuitos de regulação de tensão: como parte de circuitos discretos de regulação de tensão ou limitação de corrente.
Amplificação de uso geral: em vários circuitos de controle industrial e eletrônicos de consumo onde suas classificações de tensão e corrente são apropriadas.
Valor Unitário
Imagem Meramente Ilustrativa
Para mais informações entre em contato.
