Transistor 2SC2125
Transistor de Silico NPN
Designador de tipo: 2SC2125
Material do transistor: Si
Polaridade: NPN
Dissipação máxima de energia do coletor (Pc): 50 W
Tensão Máxima de Base do Coletor | Vcb |: 2200 V
Tensão máxima do coletor-emissor | Vce |: 800 V
Tensão Base Máxima do Emissor | Veb |: 5 V
Corrente máxima do coletor | Ic máx |: 5 A
Máx. Temperatura de operação da junção (Tj): 150 ° C
Frequência de transição (ft): 3 MHz
Capacitância do coletor (Cc): 125 pF
Taxa de transferência de corrente direta (hFE), MIN: 8
Figura de ruído, dB: -
Pacote: TO-3
O 2SC2125 é um transistor epitaxial de silício NPN . É um transistor de uso geral relativamente comum, frequentemente usado em diversas aplicações de amplificação e comutação.
Características principais
Transistor NPN: significa que é um dispositivo controlado por corrente. Uma pequena corrente positiva aplicada à sua base (em relação ao emissor) permite que uma corrente maior flua do coletor para o emissor.
Silício Epitaxial: refere-se ao processo de fabricação que envolve o crescimento de uma camada fina e altamente ordenada de silício. Este método permite o controle preciso das propriedades elétricas do transistor.
Uso Geral: O 2SC2125 não é altamente especializado para aplicações de frequências extremamente altas ou alta potência. Em vez disso, oferece um conjunto equilibrado de características para uma ampla gama de circuitos eletrônicos comuns.
Tipo de encapsulamento: Normalmente encontrado em encapsulamento plástico TO-92 . Trata-se de um encapsulamento pequeno, de três pinos e com furo passante, muito comum em transistores de baixa potência.
Aplicações comuns
Devido à sua natureza de uso geral, o 2SC2125 pode ser encontrado em muitos tipos diferentes de circuitos, incluindo:
Aplicações do amplificador de potência de áudio: Pode ser usado nos estágios de pré-amplificador ou driver de amplificadores de áudio, ou no estágio de saída de circuitos de áudio de potência muito baixa.
Amplificadores de média potência: adequados para amplificar sinais em vários dispositivos eletrônicos.Aplicações de comutação: Pode ser usado como um interruptor eletrônico simples para ligar/desligar relés, LEDs ou outros componentes.
Amplificação e comutação de uso geral: sua versatilidade o torna uma boa escolha para inúmeras tarefas de comutação e pequenos sinais em eletrônicos de consumo, projetos de hobby e controles industriais.
Valor Unitário

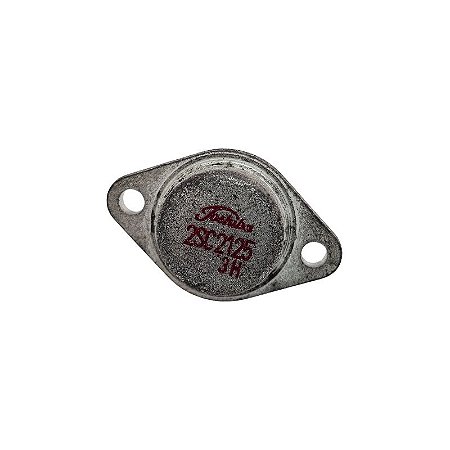

Imagem Meramente Ilustrativa
Para mais informações entre em contato.
