Transistor 2SC1645
O 2SC1645 é um transistor planar epitaxial de silício NPN conhecido por seu alto ganho e adequação para aplicações em amplificadores . Era uma peça comum de fabricantes como a Rohm.
Principais recursos do 2SC1645:
Tipo Planar Epitaxial de Silício NPN: Esta descrição descreve sua construção, indicando que se trata de um Transistor de Junção Bipolar (BJT) padrão . "Planar epitaxial" refere-se ao processo de fabricação usado para criar as camadas de material semicondutor, o que representou um avanço significativo para o desempenho do transistor.
Transistor Amplificador de Alto Ganho: Sua principal característica é o alto ganho de corrente CC (hFE). As folhas de dados geralmente mostram um hFE mínimo de 1000 para certas variantes, tornando-o muito eficaz na amplificação de pequenas correntes. Esse alto ganho é o motivo de sua popularidade nos estágios iniciais de amplificação.
Pacote TO-92: Normalmente encontrado no pacote plástico TO-92 , que é um pacote pequeno, econômico e muito comum para transistores de pequeno sinal.
Tensão Coletor-Emissor (VCEO): Geralmente em torno de 32V. Isso indica que foi projetado para aplicações de baixa a média tensão.
Tensão base-coletor (VCBO): Normalmente 40V.
Corrente de Coletor (CI): A corrente máxima contínua do coletor é geralmente em torno de 300mA . Isso confirma seu papel como um transistor de pequeno sinal a média potência, capaz de alimentar cargas moderadas.
Dissipação de energia do coletor (Pc): Cerca de 300mW .
Frequência de Transição (fT): Frequentemente especificada em torno de 125MHz a 250MHz . Embora não seja explicitamente um transistor de RF de alta frequência, esse valor de fT é bom para aplicações de áudio e permite lidar com frequências mais altas de forma eficaz.
Aplicações comuns:
Dadas suas características de alto ganho e baixo ruído (embora nem sempre listado explicitamente como "baixo ruído" em sua descrição principal, alto ganho geralmente se correlaciona com bom desempenho de ruído em aplicações de pequeno sinal), o 2SC1645 é comumente usado em:
Pré-amplificadores de áudio: excelentes para amplificar sinais de áudio fracos de fontes como microfones ou cápsulas fonográficas.
Estágios de Amplificador de Tensão: Usados para aumentar os níveis de tensão em vários circuitos eletrônicos.
Amplificação de pequenos sinais de uso geral: sua versatilidade o torna adequado para uma ampla gama de tarefas de amplificação onde integridade do sinal e manuseio de corrente razoável são necessários.
Estágios de driver: podem ser usados para acionar outros transistores em projetos de amplificadores multiestágios.
O 2SC1645 é um transistor clássico e confiável, frequentemente encontrado em equipamentos eletrônicos mais antigos. Para novos designs, equivalentes modernos podem oferecer melhor desempenho ou estar mais disponíveis, mas para reparo ou manutenção de equipamentos antigos, esta é a peça a ser procurada.
Valor Unitário

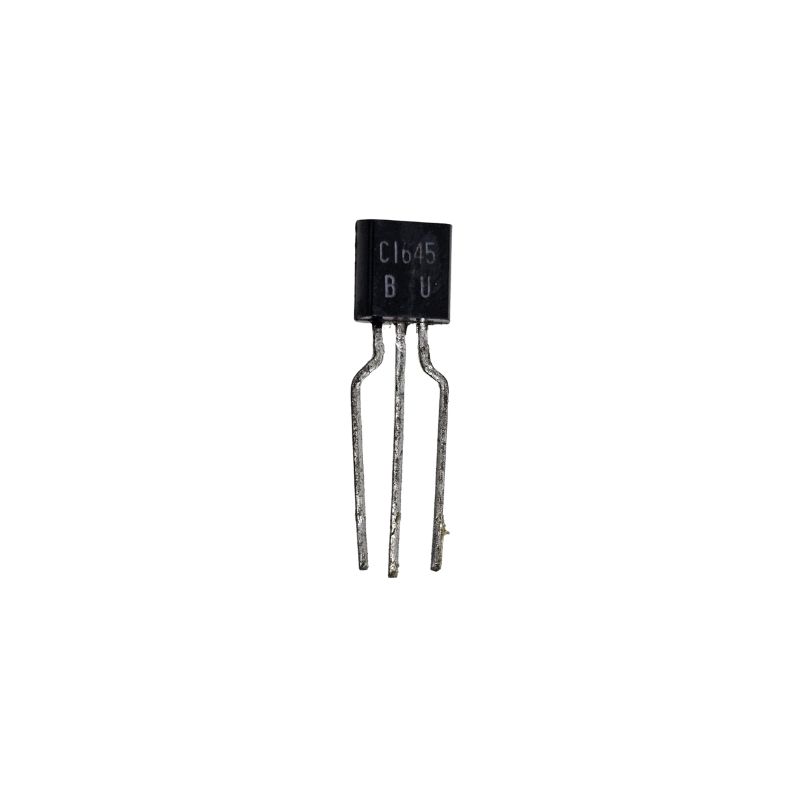

Imagem Meramente Ilustrativa
Para mais informações entre em contato.
