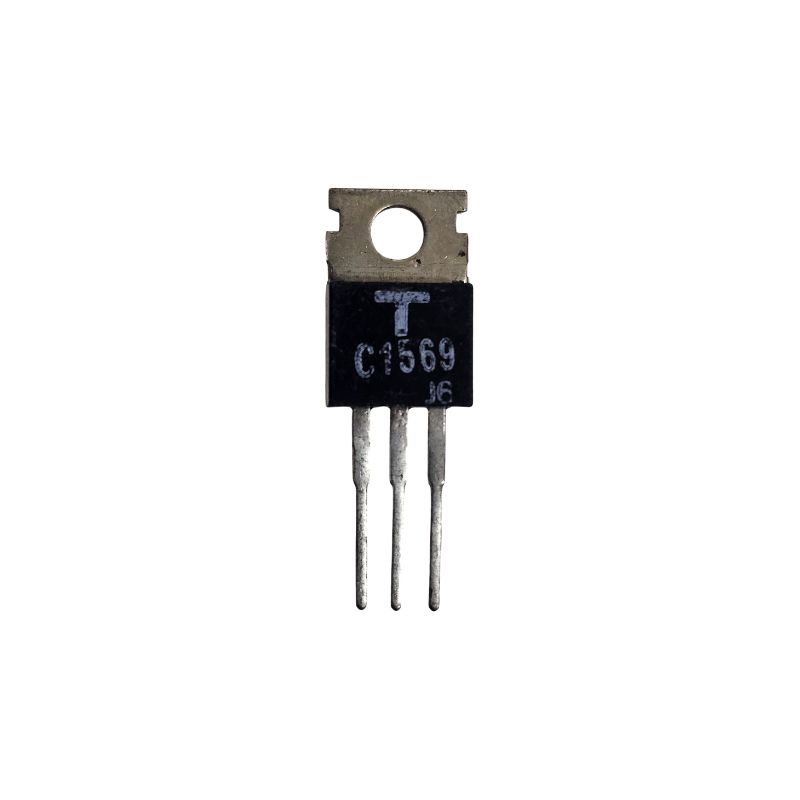

Transistor 2SC1569
O 2SC1569 é um transistor planar epitaxial de silício NPN projetado principalmente para amplificação de baixa frequência e baixo ruído . É um transistor de pequeno sinal, comumente usado em equipamentos de áudio, particularmente nos estágios iniciais, onde a integridade do sinal e o ruído mínimo são críticos.
Principais recursos do 2SC1569:
Tipo planar epitaxial de silício NPN: descreve seu material semicondutor e construção, indicando que é um transistor de junção bipolar (BJT) padrão.
Amplificador de baixa frequência e baixo ruído: esta é sua característica mais significativa. Ele foi projetado para amplificar sinais fracos, introduzindo muito pouco ruído adicional, o que é essencial para aplicações de áudio de alta fidelidade.
Alto Ganho de Corrente CC (hFE): O 2SC1569 normalmente apresenta um hFE muito alto, geralmente em faixas de 300 a 1000 (e frequentemente categorizado em grupos de ganho específicos, por exemplo, "GR" para Verde, "BL" para Azul). Isso significa que uma pequena corrente de base pode controlar uma corrente de coletor muito maior, tornando-o muito eficiente para amplificação.
Figura de Ruído Baixa (NF): Este é um parâmetro crítico para transistores de baixo ruído. O 2SC1569 foi projetado para ter uma figura de ruído muito baixa, geralmente em torno de 0,8dB a 1,5dB a 1kHz , o que é excelente para pré-amplificadores de áudio.
Tensão coletor-emissor (VCEO): normalmente em torno de 30V , adequada para circuitos de baixa a média tensão.
Corrente de coletor (CI): Uma corrente de coletor máxima relativamente baixa, geralmente em torno de 50mA , confirmando seu papel como um amplificador de sinal pequeno.
Dissipação de potência do coletor (PC): Cerca de 300mW , típico para um transistor de pequeno sinal.
Frequência de Transição (fT): Geralmente em torno de 150 MHz a 200 MHz . Embora sua função principal seja a baixa frequência, essa fT permite um bom desempenho mesmo com harmônicos de áudio mais altos ou em algumas aplicações de RF mais baixas.
Encapsulamento TO-92: Um encapsulamento de plástico com furo passante, muito comum, pequeno e econômico. A pinagem é tipicamente Emissor, Coletor, Base (ECB) quando se olha para a face plana.
Complementar ao 2SA872: geralmente é pareado com o 2SA872 (um transistor PNP) para formar estágios de amplificador complementares em projetos de áudio.
Aplicações comuns:
Dado seu foco na amplificação de baixo ruído, o 2SC1569 é encontrado predominantemente em:
Pré-amplificadores de áudio: excelentes para os estágios de entrada de sistemas de áudio de alta fidelidade, onde o sinal de uma fonte (como um cartucho fonográfico ou microfone) é muito fraco e suscetível a ruídos.
Pré-amplificadores de microfone: essenciais para amplificar os pequenos sinais dos microfones sem introduzir chiado audível.
Pré-amplificadores Phono (estágios de equalização RIAA): usados em toca-discos para amplificar e equalizar o sinal do cartucho magnético.
Estágios de entrada de amplificadores de áudio: geralmente utilizados em pares de entrada diferenciais ou no primeiro estágio de amplificação de amplificadores integrados.
Amplificação de pequenos sinais de uso geral: sempre que um sinal fraco precisa ser amplificado com degradação mínima.
Equipamentos de medição: Nos estágios de entrada de instrumentos de medição sensíveis, onde o baixo ruído é fundamental.
Valor Unitário
Imagem Meramente Ilustrativa
Para mais informações entre em contato.
