Transistor 2SC1567
O 2SC1567 é um transistor planar epitaxial de silício NPN projetado principalmente para aplicações de driver de baixa frequência e alta potência e para o estágio de driver de amplificadores de saída de 40 W a 100 W. É um transistor robusto, frequentemente encontrado em circuitos de áudio e de potência de uso geral.
Principais recursos do 2SC1567:
NPN Tipo Planar Epitaxial de Silício: Isso descreve sua construção, indicando que é um tipo comum de Transistor de Junção Bipolar (BJT) adequado para diversas aplicações.
Encapsulamento TO-126: Normalmente vem em um encapsulamento plástico TO-126 . Trata-se de um encapsulamento comum com furo passante que permite dissipação moderada de energia, muitas vezes exigindo um dissipador de calor para operação sustentada em alta potência.
Alta Tensão Coletor-Emissor (VCEO): Uma característica fundamental é sua alta VCEO, tipicamente 100 V. Isso o torna adequado para aplicações com trilhos de alta tensão. Há também uma variante 2SC1567A , que pode ter uma VCEO ainda maior (por exemplo, 120V).
Corrente de Coletor (CI): Suporta uma corrente de coletor contínua de 0,5A , com uma corrente de coletor de pico (PIC) de até 1 A. Isso permite alimentar cargas significativas.
Dissipação de potência do coletor (PC): A dissipação máxima de potência é normalmente em torno de 1,2 Watts (W) .
Boa linearidade do hFE: Isso significa que seu ganho de corrente CC (hFE) permanece relativamente estável em uma faixa de correntes de coletor, o que é importante para a amplificação de áudio a fim de minimizar a distorção. O hFE pode variar de 90 a 330, frequentemente classificado em grupos de ganho específicos (por exemplo, Q, R, S).
Frequência de Transição (fT): A frequência de transição é geralmente em torno de 120MHz . Embora não seja um transistor de potência de alta frequência, é mais do que adequado para aplicações de áudio e algumas comutações de baixa frequência.
Baixa Tensão de Saturação Coletor-Emissor (VCE(sat)): Isso significa uma baixa queda de tensão no transistor quando ele está totalmente "ligado", contribuindo para melhor eficiência quando usado como um interruptor.
Par complementar: foi projetado para ser um par complementar com o 2SA0794 (ou 2SA0794A), permitindo configurações de amplificador push-pull.
Aplicações comuns:
Dadas as suas características, o 2SC1567 é comumente utilizado em:
Aplicações de driver de alta potência e baixa frequência: seu objetivo principal de projeto é acionar estágios de potência em amplificadores.
Amplificadores de áudio: geralmente encontrados nos estágios de driver de amplificadores de potência de áudio (por exemplo, amplificadores de saída de 40 W a 100 W) para fornecer ganho de tensão e corrente antes dos transistores de saída final.
Aplicações de comutação: Com sua classificação de corrente de 0,5 A e bom manuseio de tensão, ele pode ser usado para comutação de uso geral de cargas moderadas, como relés ou motores pequenos.
Regulação de tensão: pode ser incorporada em circuitos reguladores de tensão linear.
O 2SC1567 é um transistor confiável para as aplicações pretendidas, especialmente em equipamentos de áudio vintage. Ao procurar substitutos para novos designs, os transistores modernos podem oferecer melhor desempenho ou eficiência, mas para reparos, este é o componente que você deve procurar.
Valor Unitário

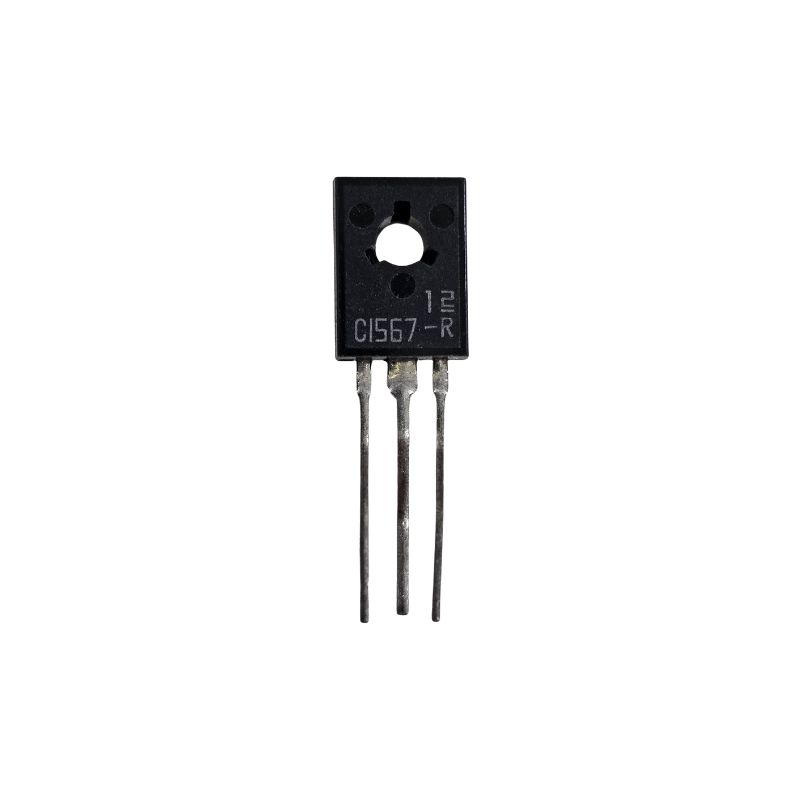

Imagem Meramente Ilustrativa
Para mais informações entre em contato.
