Transistor 2SC1520
O 2SC1520 é um transistor de potência de silício NPN comumente fabricado por empresas como a Toshiba. É um transistor de uso geral, frequentemente utilizado em aplicações de amplificação e comutação de potência.
Principais recursos do 2SC1520:
Transistor de potência de silício NPN: Isso significa que é um transistor de junção bipolar (BJT) do tipo NPN, construído em silício e projetado para lidar com energia substancial.
Encapsulamento TO-220: Normalmente vem em um encapsulamento plástico TO-220 . Trata-se de um encapsulamento through-hole muito comum para transistores de potência, projetado para dissipação de calor eficiente, geralmente montado em um dissipador de calor.
Alta Dissipação de Potência do Coletor (Pc): Geralmente, possui uma dissipação de potência máxima de 25 Watts (W) . Isso o torna adequado para aplicações de média a alta potência, permitindo lidar com cargas térmicas significativas.
Alta Corrente de Coletor (Ic): A corrente máxima contínua do coletor é normalmente de 3 Amperes (A) . Essa capacidade permite acionar uma ampla gama de cargas, de amplificadores de potência a controles de motores.
Alta Tensão Coletor-Emissor (Vce): A tensão máxima coletor-emissor geralmente fica em torno de 50V. Isso o torna adequado para aplicações com trilhos de tensão moderada.
Tensão base-coletor (Vcb): A tensão base-coletor máxima é normalmente 60V.
Tensão base-emissor (Veb): A tensão base-emissor máxima é geralmente 5V.
Frequência de Transição (fT): A frequência de transição costuma ficar em torno de 80MHz . Embora não seja um transistor de RF de alta frequência, isso lhe permite um bom desempenho em faixas de frequência de áudio e em algumas aplicações de comutação de frequência mais baixa.
Ganho de corrente CC (hFE): A taxa de transferência de corrente direta (hFE) pode variar, mas normalmente tem um mínimo de 60 (com vários grupos de ganho como R, O, Y, GR), proporcionando boa amplificação de corrente.
Aplicações comuns:
Dada sua capacidade de potência e corrente, o 2SC1520 é frequentemente encontrado em:
Amplificadores de áudio: Frequentemente usados nos estágios de driver ou mesmo nos estágios de saída de amplificadores de potência de áudio, especialmente em eletrônicos de consumo mais antigos.
Reguladores de tensão: podem ser usados como transistores de passagem em circuitos reguladores de tensão linear para controlar o fluxo de corrente principal
Aplicações de comutação: Com sua classificação de corrente de 3 A e boa dissipação de energia, é adequado para diversas tarefas de comutação, como:
Acionamento de motores Cc
Controle de relés de potência
Fontes de alimentação: podem ser encontradas nas seções de regulação ou comutação de fontes de alimentação moderadas.
Valor Unitário

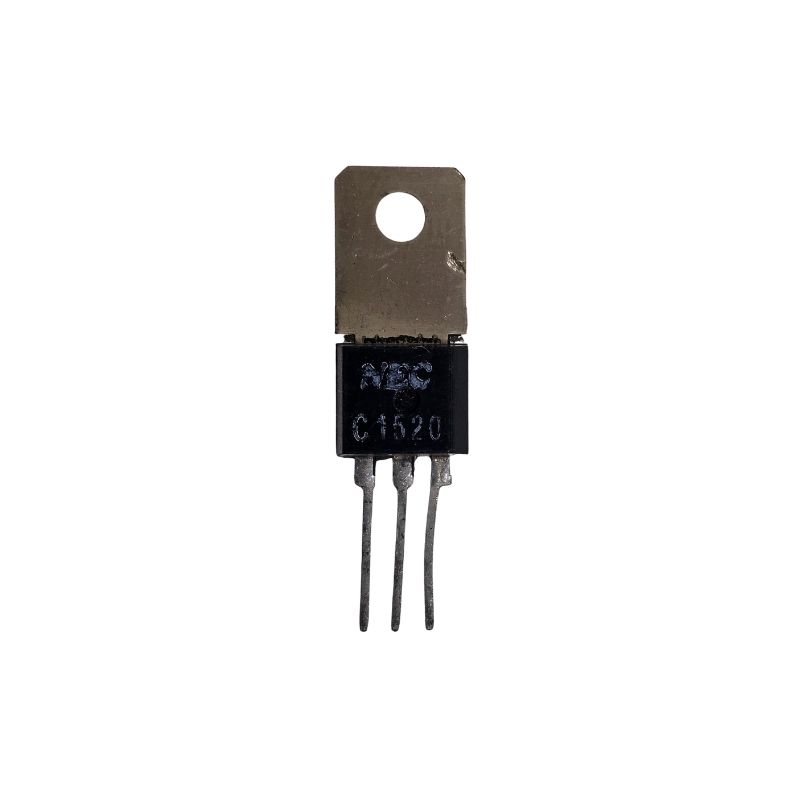

Imagem Meramente Ilustrativa
Para mais informações entre em contato.
