Transistor 2SC1449
O 2SC1449 é um transistor de potência de silício NPN amplamente utilizado em diversas aplicações eletrônicas. Pense nele como um sólido e versátil instrumento para circuitos que precisam lidar com um pouco mais de energia do que um pequeno transistor de sinal.
Especificações principais e por que elas são importantes:
Transistor de Potência de Silício NPN: Isso significa que é um Transistor de Junção Bipolar (BJT), onde a corrente flui do coletor para o emissor quando uma pequena corrente positiva é aplicada à base. "Silício" é o material, e "Potência" indica que ele foi projetado para lidar com mais potência do que transistores de pequeno sinal.
Encapsulamento TO-126: Geralmente vem em um encapsulamento plástico TO-126 . Trata-se de um componente through-hole que se parece um pouco com um D-PAK menor e de fundo plano. É fácil de montar em placas de circuito e oferece dissipação de calor decente para sua potência nominal.
Dissipação de Potência do Coletor (Pc): Normalmente em torno de 5 Watts (W) . Isso indica quanta energia ele pode dissipar com segurança na forma de calor. Para efeito de comparação, isso é suficiente para acionar alguns alto-falantes pequenos ou alimentar alguns LEDs brilhantes.
Corrente de Coletor (Ic): A corrente contínua máxima é geralmente de 2 Amperes (A) . Isso significa que ele pode comutar ou amplificar correntes de até 2 A sem esforço.
Tensão Coletor-Emissor (Vce): Máxima em torno de 35V. Esta é a maior tensão que ele pode suportar entre o coletor e o emissor quando "desligado".
Frequência de Transição (fT): Frequentemente na faixa de 30MHz a 55MHz . Embora não seja um componente de RF de frequência superalta, isso o torna perfeitamente adequado para circuitos de áudio e algumas aplicações de radiofrequência (RF) mais baixas.
Ganho de corrente CC (hFE): normalmente você verá um hFE mínimo de 40 . Este é o seu fator de amplificação — uma pequena corrente na base pode controlar uma corrente 40 vezes maior (ou mais) fluindo entre o coletor e o emissor.
Onde você normalmente o encontraria:
Dadas as suas características, o 2SC1449 foi uma escolha popular para:
Amplificadores de áudio: especialmente nos estágios de driver ou estágios de saída de baixa potência de equipamentos de áudio, como rádios antigos, aparelhos de som ou até mesmo alguns pedais de guitarra.
Comutação de uso geral: sua classificação de corrente de 2 A e boa dissipação de energia o tornam adequado para comutar diversas cargas, como pequenos motores CC, relés ou grupos de LEDs.
Regulação de tensão: pode ser usada em circuitos reguladores de tensão linear básicos para ajudar a estabilizar a energia de outros componentes.
Aplicações de RF mais baixas: Devido à sua frequência de transição decente, ela pode aparecer nos estágios de FI (Frequência Intermediária) de receptores de rádio mais antigos.
Valor Unitário

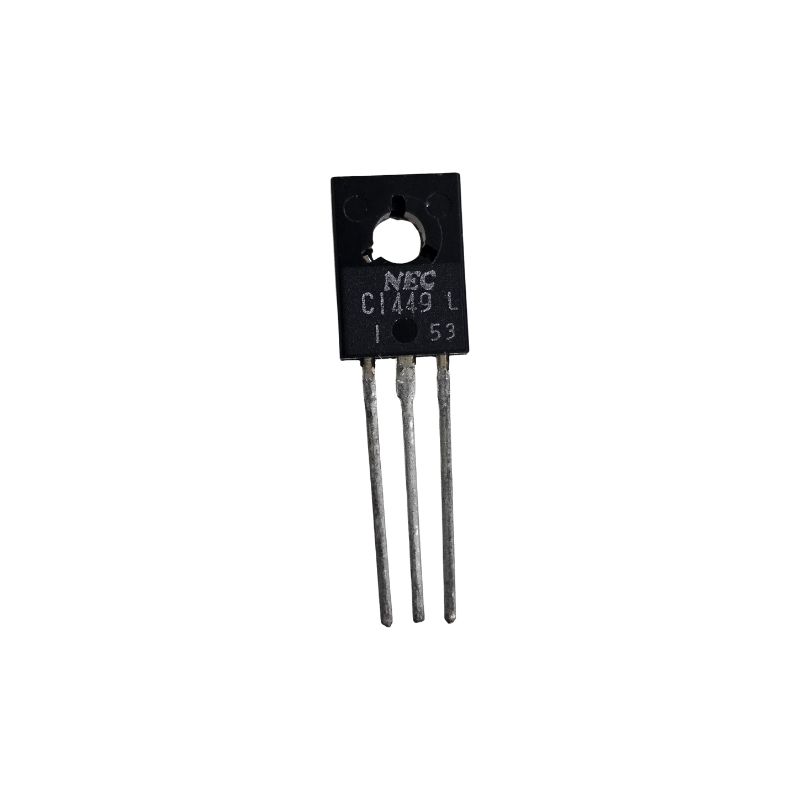

Imagem Meramente Ilustrativa
Para mais informações entre em contato.
