2SC1383 Transistor

Transistor 2SC1383
O 2SC1383 é um transistor planar epitaxial de silício NPN projetado principalmente para amplificação de potência de baixa frequência e amplificação de driver . É um componente versátil frequentemente encontrado em uma variedade de circuitos eletrônicos.

Principais recursos do 2SC1383:
Tipo NPN: Isso indica que é um transistor de junção bipolar NPN (BJT), o que significa que geralmente é usado para alternar ou amplificar a corrente que flui do coletor para o emissor quando uma pequena corrente positiva é aplicada à base.
Baixa tensão de saturação do coletor-emissor (VCE(sat)): esta é uma característica desejável, pois significa que o transistor tem baixa queda de tensão quando totalmente "ligado" (saturado), resultando em menor dissipação de energia e maior eficiência quando usado como uma chave.
Alta corrente de coletor (CI): pode lidar com uma corrente de coletor contínua de até 1 Ampère (A) , tornando-o adequado para acionar cargas moderadas.
Dissipação de energia do coletor (PC): normalmente avaliada em torno de 1 Watt (W) , indicando sua capacidade de lidar com uma quantidade razoável de energia antes de superaquecer.
Tensão coletor-emissor (VCEO): A tensão máxima coletor-emissor para o 2SC1383 é geralmente 25 V. (Observação: há um transistor relacionado, o 2SC1384, que tem um VCEO maior, de 50 V, então certifique-se de ter o correto).
Alto ganho de corrente CC (hFE): O 2SC1383 geralmente tem um bom hFE, com intervalos entre 85 e 340 (e às vezes classificado nas classificações "Q", "R" e "S"), o que significa que uma pequena corrente de base pode controlar uma corrente de coletor significativamente maior.
Frequência de transição (fT): Em torno de 200MHz , sugerindo que ele ainda pode ter um desempenho adequado em algumas aplicações de frequência mais alta, embora seu design principal seja para uso em baixa frequência.
Encapsulamento TO-92L ou TO-92MOD: Trata-se de um encapsulamento de plástico comum, compacto e econômico, com furo passante, facilitando a integração em placas de circuito. O "L" ou "MOD" geralmente indica um encapsulamento TO-92 ligeiramente maior ou modificado com pinagem ECB (Emissor-Coletor-Base) padrão.
Par complementar: foi projetado para ser um par complementar com o 2SA0683 (e 2SA0684 para o 2SC1384), o que significa que eles podem ser usados ​​juntos em estágios de amplificador push-pull ou de simetria complementar.

Aplicações comuns:
Dadas as suas características, o 2SC1383 é comumente utilizado em:
Amplificadores de áudio: especialmente em estágios de saída de baixa potência ou estágios de driver de amplificadores de áudio, onde seus recursos de amplificação e manuseio de corrente são benéficos.
Amplificadores Driver: Usados ​​para "acionar" ou controlar transistores de potência maiores ou outros componentes que exigem uma quantidade moderada de corrente.
Circuitos de comutação: Devido à sua baixa tensão de saturação e classificação de corrente de 1A, é adequado para diversas aplicações de comutação, como:
Drivers de motor (para pequenos motores CC)
Drivers de motor (para pequenos motores CC)
Drivers de relé
Drivers de LED
Regulação de tensão: pode ser usada em alguns circuitos reguladores de tensão básicos.
Amplificação de uso geral: seu equilíbrio geral de voltagem, corrente e ganho o torna útil para uma ampla gama de tarefas de amplificação de uso geral em dispositivos eletrônicos.
Em essência, o 2SC1383 é um transistor confiável e frequentemente encontrado em circuitos que exigem um transistor NPN de uso geral, capaz de lidar com corrente moderada e fornecer boa amplificação em frequências mais baixas.

Valor Unitário

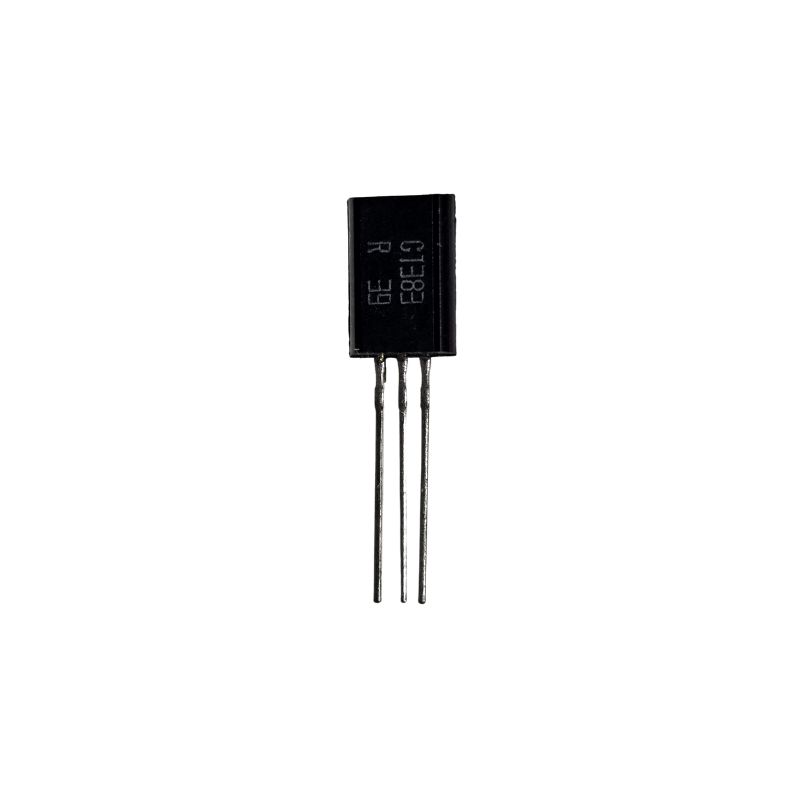

Imagem Meramente Ilustrativa
Para mais informações entre em contato.
