O 2SC1359 é um transistor NPN clássico de pequeno sinal, projetado principalmente para amplificação de alta frequência . É comumente encontrado em equipamentos de rádio e áudio mais antigos devido às suas características.
Principais recursos do 2SC1359:
Tipo planar epitaxial de silício NPN: descreve seu material semicondutor e construção, indicando que é um tipo comum de transistor de junção bipolar (BJT).
Amplificação de alta frequência: sua característica mais notável é sua adequação para amplificar sinais de alta frequência, tornando-o ideal para aplicações de RF (radiofrequência).
Ideal para rádios FM/AM: projetado especificamente para ter bom desempenho nos estágios de amplificação de RF de rádios FM/AM.
Alta frequência de transição (fT): Este parâmetro, normalmente em torno de 150-250 MHz, indica sua capacidade de amplificar sinais efetivamente em frequências mais altas.
Complementar ao 2SA838: Isso significa que ele pode ser pareado com o 2SA838 (um transistor PNP) para criar estágios de amplificador complementares.
Pacote TO-92: Um pacote plástico comum e pequeno com furo passante, facilitando sua integração em placas de circuito impresso.
Especificações típicas:
Embora os valores exatos possam variar ligeiramente entre os fabricantes, aqui estão as especificações comuns para o 2SC1359:
Tensão base-coletor (VCBO): 30V
Tensão coletor-emissor (VCEO): 20V
Tensão emissor-base (VEBO): 5V
Corrente do coletor (CI): 30mA (máximo)
Dissipação de energia do coletor (PC): 400mW (máximo)
Taxa de transferência de corrente direta (hFE): 70 a 220 (pode ter classificações como "B" ou "C")
Frequência de transição (fT): 150MHz a 250MHz (típico a 200MHz)
Temperatura de operação e armazenamento: -55°C a +150°C
Aplicações comuns:
Dadas as suas características, o 2SC1359 é normalmente utilizado em:
Amplificação de RF: Seu uso principal é em circuitos de radiofrequência para amplificar sinais fracos.
Receptores de rádio FM/AM: geralmente encontrados nas seções do sintonizador de rádios mais antigos.
Osciladores: Podem ser usados em circuitos osciladores que geram sinais de alta frequência.
Amplificação de pequenos sinais: adequada para amplificação geral de pequenos sinais em vários circuitos eletrônicos.
Aplicações de comutação (baixa corrente): embora seja principalmente um amplificador, ele também pode funcionar como um interruptor de baixa corrente.
Valor Unitário

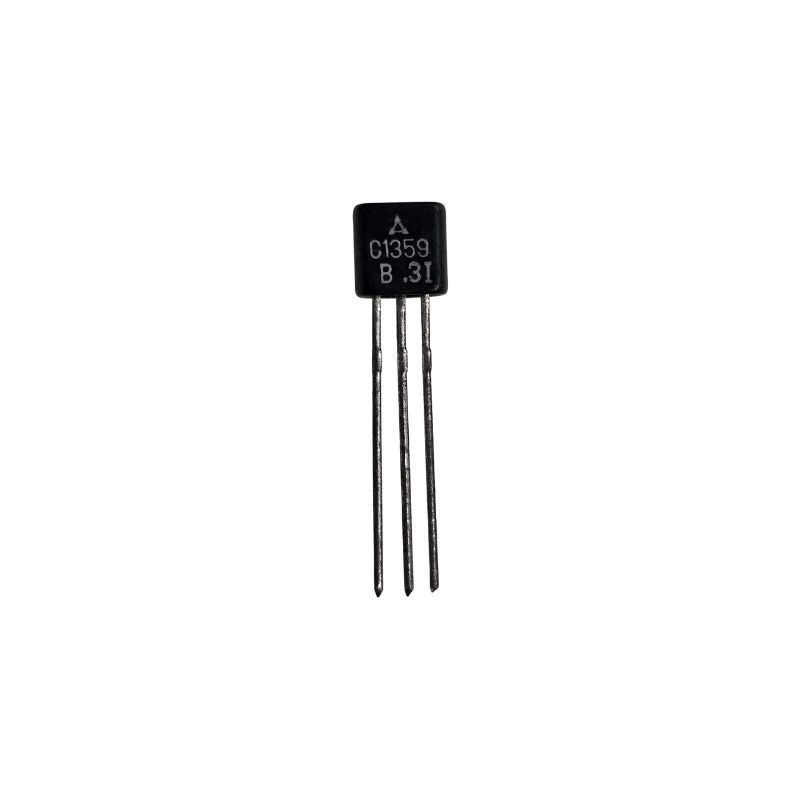

Imagem Meramente Ilustrativa
Para mais informações, entre em contato.
