O 2SC1344 é um transistor planar epitaxial de silício NPN projetado principalmente para amplificação de baixa frequência e baixo ruído . É um transistor comum para pequenos sinais, frequentemente encontrado em circuitos de áudio e amplificação de uso geral.
Principais recursos do 2SC1344:
Tipo NPN: indica que é um transistor de junção bipolar NPN, o que significa que o fluxo de
corrente primário é do coletor para o emissor quando uma pequena corrente é aplicada à base.
Planar Epitaxial de Silício: Descreve sua construção, que permite bom desempenho e confiabilidade.
Amplificador de Baixa Frequência e Baixo Ruído: Esta é sua principal característica e aplicação. Ele foi projetado para amplificar sinais fracos com o mínimo de ruído adicional, tornando-o adequado para os estágios iniciais de amplificação, onde a integridade do sinal é crucial.
Alto ganho de corrente CC (hFE): O 2SC1344 normalmente tem um hFE muito alto, frequentemente variando de 250 a 1200 (com classificações como D, E e F para diferentes faixas de ganho). Isso significa que uma pequena corrente de base pode controlar uma corrente de coletor muito maior, tornando-o um amplificador eficiente.
Baixa Tensão Coletor-Emissor (VCEO): Normalmente em torno de 30V, indicando que é para aplicações de baixa a média tensão.
Baixa corrente de coletor (CI): geralmente até 100 mA, confirmando sua natureza de sinal fraco.
Encapsulamento TO-92: Um encapsulamento plástico pequeno, econômico e muito comum com furo passante. A pinagem é tipicamente Emissor, Coletor, Base (ECB), da esquerda para a direita, quando se olha a face frontal plana.
Frequência de transição (fT): Em torno de 230 MHz, o que é razoável para um amplificador de baixa frequência, permitindo que ele lide com algumas frequências mais altas, se necessário, embora seu principal ponto forte seja em aplicações de áudio de baixo ruído.
Figura de Baixo Ruído (NF): Este é um parâmetro crítico para amplificadores de baixo ruído, indicando a quantidade de ruído que o próprio transistor adiciona ao sinal. O 2SC1344 foi projetado para ter uma figura de baixo ruído, normalmente em torno de 1 dB a 1kHz.
Aplicações comuns:
Dadas suas características de baixo ruído e amplificação, o 2SC1344 é frequentemente usado em:
Pré-amplificadores de áudio: seu desempenho de baixo ruído o torna excelente para amplificar sinais de áudio muito fracos sem introduzir chiado ou zumbido.
Pré-amplificadores de microfone: ideais para o primeiro estágio de amplificação de sinais de microfone.
Pré-amplificadores fonográficos: usados em toca-discos para amplificar o sinal de baixo nível de um cartucho fonográfico.
Amplificação de Pequenos Sinais: Amplificação de uso geral de sinais de baixo nível em vários circuitos eletrônicos.
Estágios de entrada de amplificadores: geralmente encontrados no par diferencial de entrada ou no primeiro estágio de amplificação de amplificadores de áudio.
Receptores de rádio: Nos estágios iniciais dos circuitos receptores, onde o baixo ruído é importante.
Valor Unitário

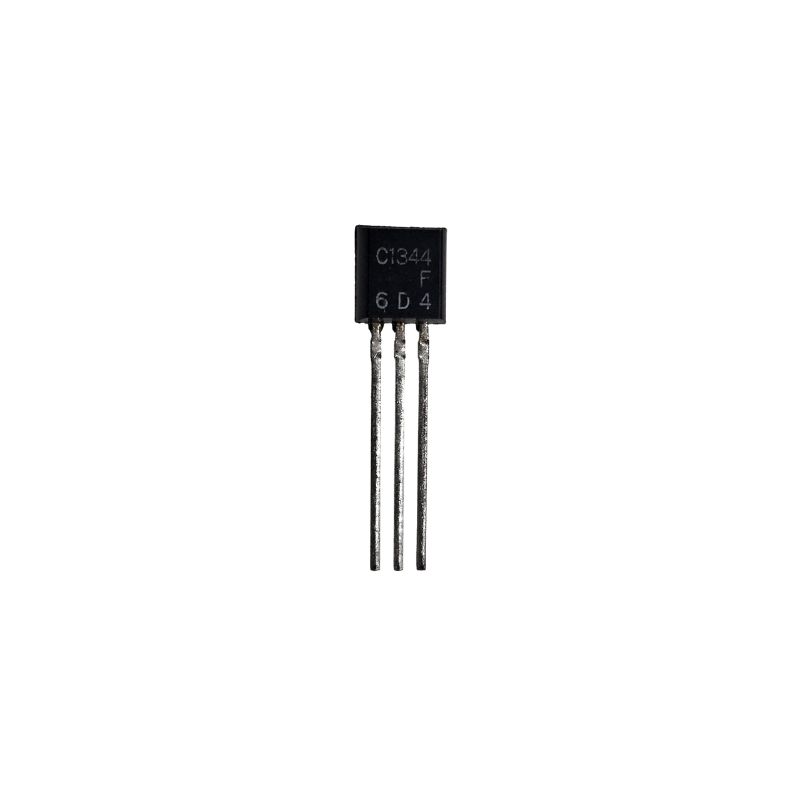

Imagem Meramente Ilustrativa
Para mais informações entre em contato.
