Transistor 2SA984
Transistor PNP de Silicio
O 2SA984 é um transistor epitaxial de silício PNP projetado principalmente para uso no estágio driver de amplificadores de potência de frequência de áudio (AF) Isso significa que ele é projetado para lidar com níveis de potência moderados e é comumente encontrado em estágios de saída de áudio.
Características principais
Tipo: Transistor de Junção Bipolar PNP (BJT) . Isso significa que a corrente flui do emissor para o coletor quando uma tensão negativa é aplicada à base.
Embalagem: Geralmente é encontrado em um pacote TO-92L , que é um pacote de plástico com furo passante, um pouco maior que o TO-92 padrão, geralmente indicando cabos mais longos para facilitar o manuseio ou layouts específicos da placa.
Alta dissipação de potência: Comparado a transistores de sinal menores, o 2SA984 foi projetado para dissipar mais potência, tornando-o adequado para acionar os transistores de saída final em um amplificador de áudio.
Tipo Complementar: Seu transistor complementar NPN é o 2SC2275 . Esse pareamento permite que sejam usados juntos em configurações de amplificadores push-pull, um projeto comum para amplificadores de potência de áudio.
Classificações típicas (podem variar ligeiramente de acordo com o fabricante)
Tensão base-coletor (VCBO): -100V
Tensão coletor-emissor (VCEO): -80V
Corrente do coletor (CI): -0,5A (ou -500mA)
Dissipação de energia (PC): 0,75 W (a Tamb = 25°C)
Frequência de transição (fT): Em torno de 120 MHz, indicando sua capacidade de velocidade de comutação.
Ganho de corrente CC (hFE): normalmente categorizado em classificações (por exemplo, Q, R, S) para denotar faixas de ganho específicas, o que é importante para correspondência em estágios do amplificador.
Aplicações comuns
Estágio de driver do amplificador de potência de frequência de áudio (AF): esta é sua aplicação principal e mais comum. Ele amplifica o sinal proveniente do estágio pré-amplificador antes de ser enviado aos transistores de saída maiores, que então acionam os alto-falantes.
Comutação de uso geral: também pode ser usada em diversas aplicações de comutação onde suas classificações de tensão, corrente
potência sejam adequadas.
Reguladores de tensão: Em alguns projetos, pode ser usado em circuitos de regulação de fonte de alimentação.
Valor Unitário

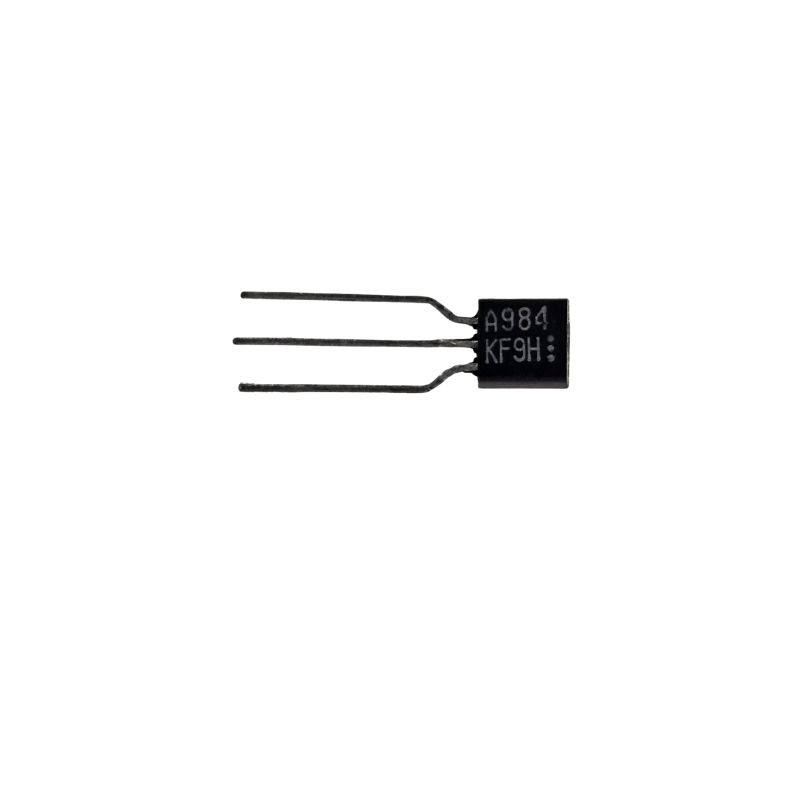

Imagem Meramente Ilustrativa
