Transistor 2SA748
Transistor Bipolar PNP
Características do transistor bipolar 2SA748
Tipo - PNP
Tensão do coletor-emissor: -50V
Tensão de base do coletor: -70V
Tensão da base do emissor: -5V
Corrente de coletor: -2A
Dissipação de Coletor - 15W
Ganho de corrente DC (h fe ) - 50 a 220
Frequência de transição - 120MHz
Faixa de temperatura da junção de operação e armazenamento -55 a +150°C Encapsulamento - TO-220
O 2SA748 é um transistor planar epitaxial de silício PNP comumente usado em aplicações de amplificadores de frequência de áudio (AF) , particularmente como um pré-amplificador de baixo ruído ou em estágios de driver . É conhecido por suas classificações de tensão relativamente altas e bom ganho de corrente.
Principais características:
Tipo: Transistor de junção bipolar (BJT) PNP (positivo-negativo-positivo).
Embalagem: Normalmente vem em uma embalagem plástica TO-92 , que é uma embalagem comum com furo passante.
Tensão base-coletor (VCBO): Até -120V.
Tensão Coletor-Emissor (VCEO): Até -100V. Essa alta tensão nominal o torna adequado para circuitos com tensões de alimentação mais altas.
Tensão base emissora (VEBO): Até -5V.
Corrente de Coletor (CI): Até -50mA (miliamperes). Isso indica que ele foi projetado para amplificação de sinais de baixa potência, em vez de estágios de saída de alta corrente.
Dissipação de energia (PC): Cerca de 400mW.
Frequência de transição (fT): Normalmente em torno de 100MHz, o que a torna adequada para áudio e algumas aplicações de uso geral.
Ganho de Corrente CC (hFE): Varia, e os transistores são frequentemente categorizados em grupos (por exemplo, D, E, F) com diferentes faixas de hFE. Faixas comuns podem variar de 60 a 320.
Aplicações comuns:
Dadas suas especificações, o 2SA748 é adequado para:
Amplificadores de frequência de áudio: especialmente em estágios de pré-amplificador e driver, onde a amplificação de sinal de baixo ruído é crucial antes da amplificação de potência principal.
Amplificadores de tensão: sua alta classificação de tensão o torna útil em aplicações onde é necessária uma grande oscilação de tensão.
Comutação de uso geral: pode ser usada para aplicações de comutação de baixa corrente.
Valor Unitário

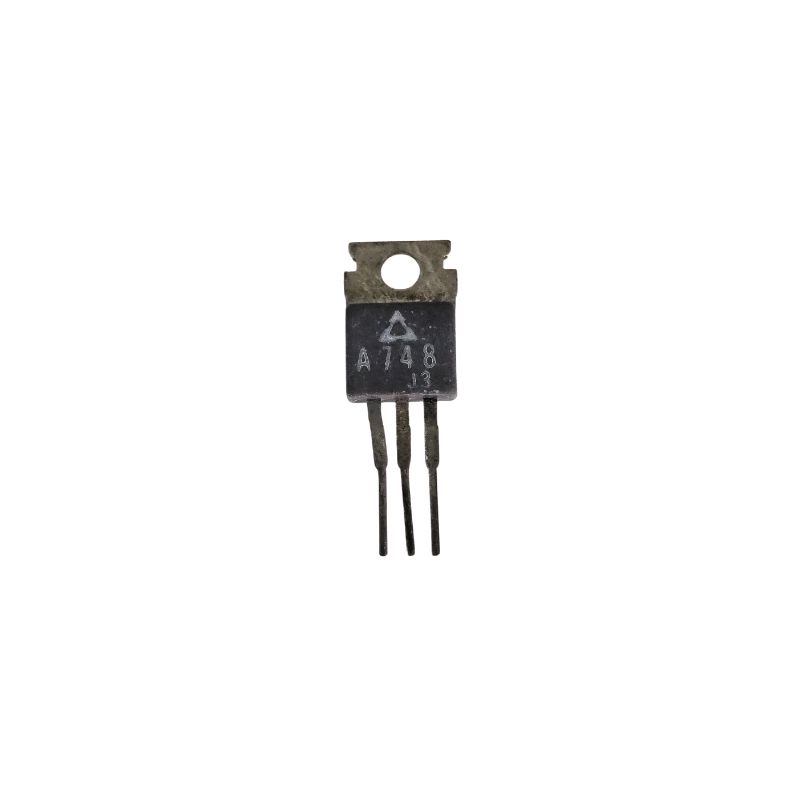

Imagem Meramente Ilustrativa
Para mais informações, entre em contato.
