Transistor 2SA719
Transistor 2SA719
Silicon PNP
tipo Planador Epitaxial.
Para Amplificação de Potência de Baixa Frequência
O 2SA719 é um transistor planar epitaxial de silício PNP comumente usado em aplicações de amplificadores de frequência de áudio (AF) , particularmente como driver ou em estágios de pré-driver . É conhecido por suas classificações de tensão relativamente altas e bom ganho de corrente
Principais características:
Tipo: Transistor de junção bipolar (BJT) PNP (positivo-negativo-positivo).
Embalagem: Normalmente vem em uma embalagem plástica TO-92 , que é uma embalagem comum com furo passante.
Tensão base-coletor (VCBO): Até -120V.
Tensão Coletor-Emissor (VCEO): Até -100V. Essa alta tensão nominal é uma característica significativa deste transistor, permitindo seu uso em circuitos com tensões de alimentação mais altas.
Tensão base emissora (VEBO): Até -5V.
Corrente de Coletor (CI): Até -50mA (miliamperes). Isso indica que ele foi projetado para amplificação de sinal de baixa potência, em vez de estágios de saída de alta corrente.
Dissipação de energia (PC): Cerca de 400mW.
Frequência de transição (fT): Normalmente em torno de 100MHz, o que a torna adequada para áudio e algumas aplicações de uso geral.
Ganho de Corrente CC (hFE): Varia, e os transistores são frequentemente categorizados em grupos (por exemplo, D, E, F) com diferentes faixas de hFE. Faixas comuns podem variar de 60 a 320.
Aplicações comuns:
Dadas suas especificações, o 2SA719 é adequado para:
Amplificadores de frequência de áudio: especialmente em estágios de pré-amplificador e driver, onde a amplificação do sinal é necessária antes da amplificação de potência principal.
Amplificadores de tensão: sua alta classificação de tensão o torna útil em aplicações onde é necessária uma grande oscilação de tensão.
Comutação de uso geral: pode ser usada para aplicações de comutação de baixa corrente.
Valor Unitário

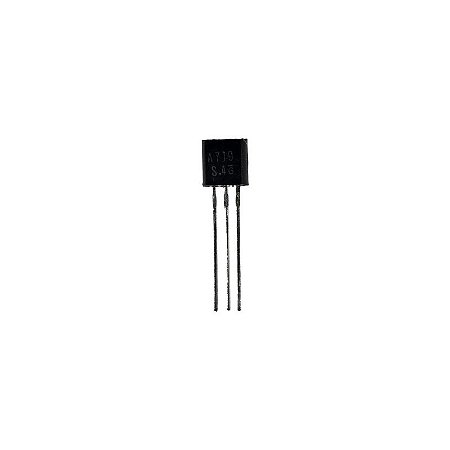

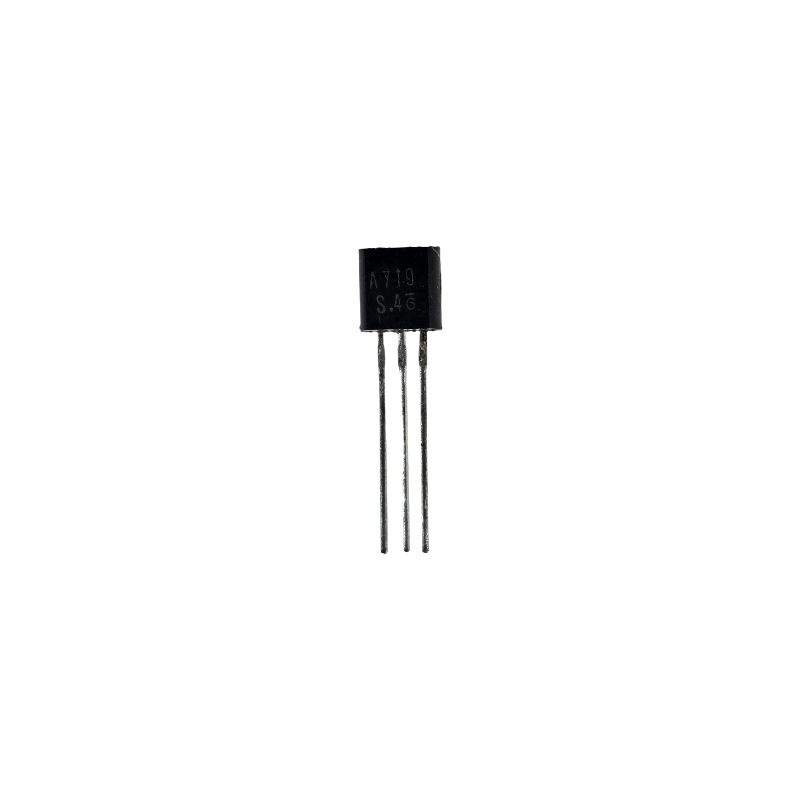

Imagem Meramente Ilustrativa
Para mais informações, entre em contato.
