Transistor 2SA715
Caracteristicas:
Designador de tipo: 2SA715
Material do transistor: Si Polaridade: PNP
Dissipação máxima de energia do coletor (Pc): 10W
Tensão máxima da base do coletor | Vcb |: 35V
Tensão máxima do coletor-emissor | Vce |: 35V
Tensão Base Máxima do Emissor | Veb |: 5V
Corrente máxima do coletor | Ic máx |: 2,5A Máx.
Temperatura de operação da junção (Tj): 150°C
Frequência de transição (ft): 160MHz
Taxa de transferência de corrente direta (hFE), MIN: 60
Figura de ruído, dB:
Pacote: TO-126
2SA715 é um transistor planar epitaxial de silício PNP projetado para aplicações de amplificadores de potência de baixa frequência . É frequentemente usado como parte de um par complementar com o 2SC1162 (um transistor NPN), comum em estágios de saída de amplificadores de áudio.
Principais características:
Tipo: Transistor de junção bipolar (BJT) PNP (positivo-negativo-positivo).
Embalagem: Normalmente vem em uma embalagem plástica TO-126 , que é projetada para melhor dissipação de calor do que embalagens menores como TO-92.
Tensão coletor-emissor (VCEO): Até -35V.
Tensão base-coletor (VCBO): Até -35V.
Tensão base emissora (VEBO): Até -5V.
Corrente de Coletor (CI): Suporta uma corrente de coletor contínua de até -2,5A. A corrente de coletor de pico (CPI) pode chegar a -3A.
Dissipação de energia (PC): Dependendo da temperatura ambiente, pode dissipar cerca de 0,75 W a 10 W (quando montado em um dissipador de calor a uma temperatura de gabinete de 25°C).
Frequência de transição (fT): Em torno de 160MHz, indicando sua adequação para amplificar sinais em frequências moderadas.
Ganho de Corrente CC (hFE): Varia e costuma ser categorizado em classes (por exemplo, B, C, D) com faixas como 60-120, 100-200 e 160-320, respectivamente. Essa "linearidade do hFE" é uma característica notável em aplicações de áudio.
Aplicações comuns:
Dadas suas especificações, o 2SA715 é adequado para:
Amplificadores de potência de baixa frequência: Sua aplicação principal é nos estágios de saída de amplificadores de áudio, onde auxiliam no acionamento de alto-falantes.
Circuitos de driver: podem ser usados para fornecer corrente suficiente para "acionar" outros transistores de potência maiores em projetos de amplificadores mais potentes.
Comutação de uso geral: embora projetado para amplificação, suas capacidades de manuseio de corrente o tornam adequado para algumas aplicações gerais de comutação.
Valor Unitário

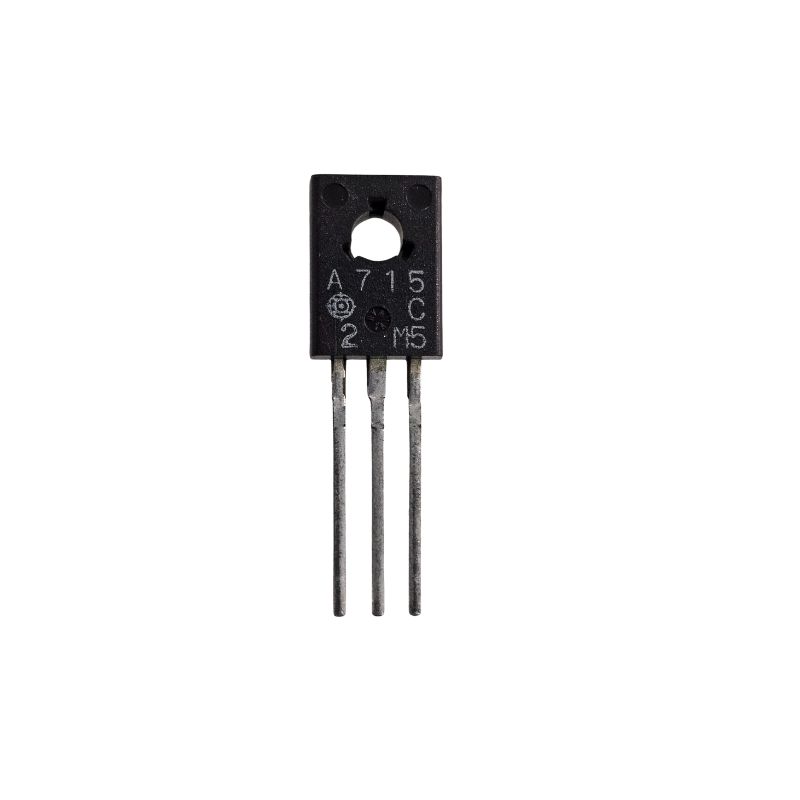

Imagem Meramente Ilustrativa
Para mais informações, entre em contato.
