Transistor 2SA683
Amplificador de Baixa Frequência de uso Geral.

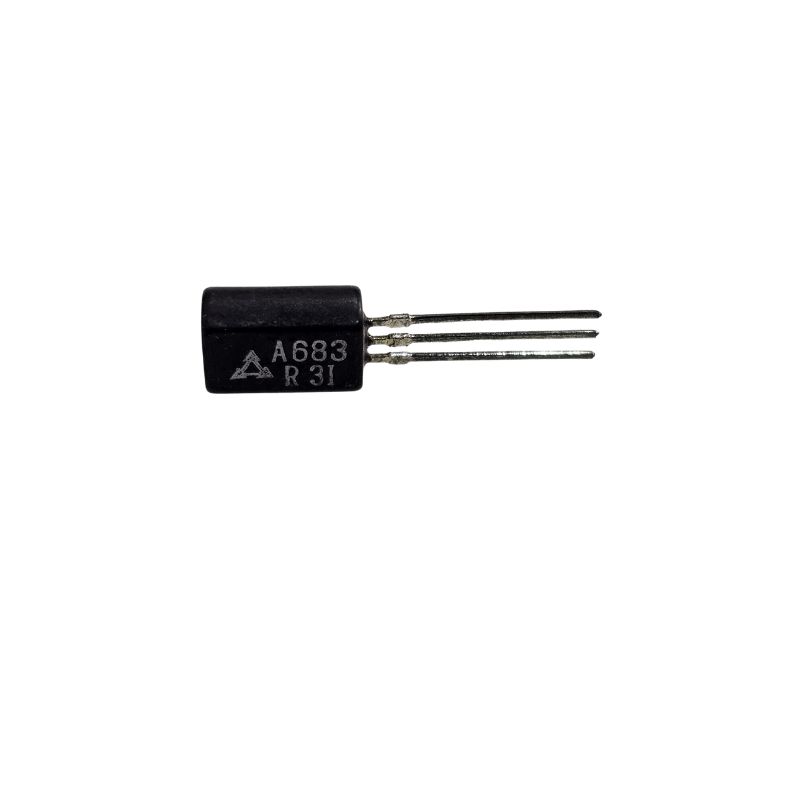

O 2SA683 é um transistor planar epitaxial de silício PNP comumente usado para amplificação de potência de baixa frequência e amplificação de drivers . É fabricado por empresas como a Panasonic e geralmente vem em um encapsulamento plástico TO-92L .
Principais características:
Tipo: Transistor de junção bipolar (BJT) PNP (positivo-negativo-positivo).
Par complementar: normalmente é um par complementar com o 2SC1383 ou 2SC1384 (que são transistores NPN), o que significa que eles têm características semelhantes, mas polaridades opostas, úteis para configurações de amplificadores push-pull.
Tensão Coletor-Emissor (VCEO): Até -25V a -30V, dependendo da ficha técnica específica dos diferentes fabricantes.
Corrente de coletor (CI): pode lidar com correntes de coletor contínuas de até -1A ou -1,5A.
Dissipação de energia (PC): Cerca de 750mW a 1W, o que lhe permite lidar com uma quantidade razoável de energia.
Frequência de transição (fT): Normalmente em torno de 200MHz, indicando sua capacidade de operar em frequências relativamente altas, apesar de ter sido projetado para aplicações de energia de baixa frequência.
Ganho de corrente CC (hFE): varia, mas as planilhas de dados mostram intervalos para diferentes "classes" (por exemplo, normalmente de 50 a 400).
Pacote: Mais comumente encontrado em um pacote TO-92L , que é uma versão um pouco maior do TO-92 padrão, proporcionando melhor dissipação de calor.
Aplicações comuns:
Dadas as suas características, o 2SA683 é adequado para:
Amplificadores de potência de baixa frequência: usados nos estágios de saída de amplificadores de áudio para acionar alto-falantes.
Amplificadores de driver: usados para fornecer corrente suficiente para acionar outros transistores de potência.
Circuitos de comutação de uso geral: também podem ser empregados em diversas aplicações de comutação onde é necessária uma classificação de corrente média.
Eletrônicos de consumo: geralmente encontrados em TVs, rádios e sistemas de som.
Para mais informações, entre em contato.
