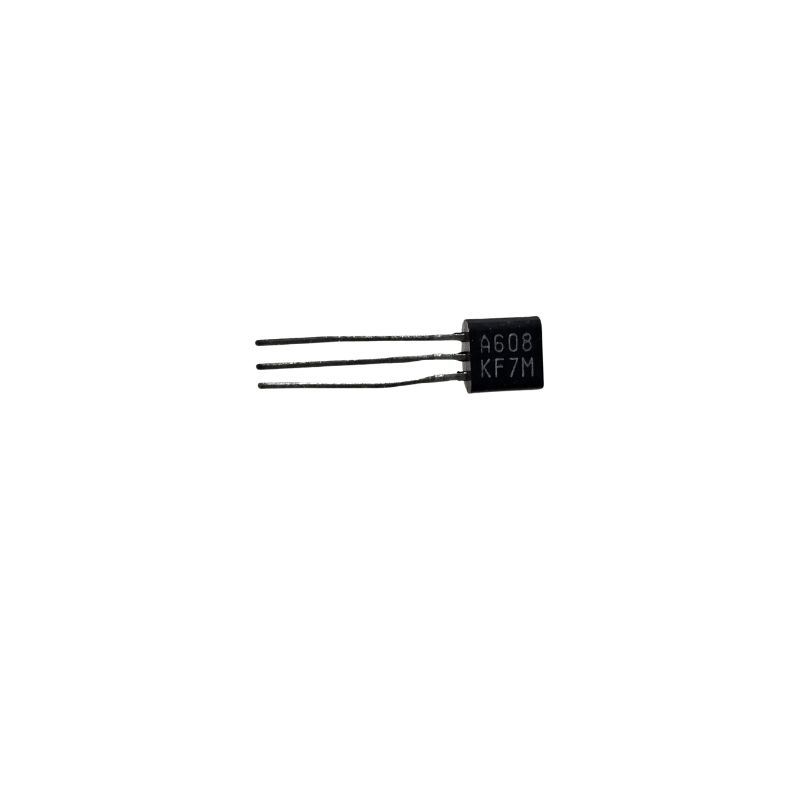

Transistor 2SA608
Transistor Bipolar de Junção PNP 0.15 Amper 50 Volts
Especificações:
Fabricante: ON Semiconductor
Categoria de produto: Transistor bipolar de junção - BJT
Estilo de montagem: Através Do Orifício Caixa / Gabinete: TO-92-3
Polaridade do transistor: PNP
Configuração: Único Coletor - VCEO máx. de voltagem do emissor: 50V
Coletor VCBO de voltagem básica: - 50V, 60V
Emissor - VEBO de tensão de base: - 6V, 6V
Tensão de saturação do coletor - emissor: - 0.3V, 0.3V Pd
Dissipação de potência: 500mW
Produto fT da largura de banda de ganho: 200MHz
Temperatura operacional mínima: - 55°C
Temperatura operacional máxima: + 150°C hFE máx. de ganho de corrente DC: 560
Tecnologia: Si
Marca: ON Semiconductor
Tensão do coletor contínua: - 150mA, 150mA
Coletor DC/Ganho base hfe Min: 70
Tipo de Produto: BJTs - Transistor Bipolar
Subcategoria: Transistor
O 2SA608 é um transistor planar epitaxial de silício PNP usado principalmente para aplicações de amplificadores de baixa frequência e de uso geral . É frequentemente encontrado em estágios de entrada de amplificadores de áudio devido ao seu baixo ruído e alta sensibilidade.
Aqui estão algumas características principais do 2SA608, com base em folhas de dados típicas:
Tipo: Transistor de junção bipolar (BJT) PNP (positivo-negativo-positivo)
Embalagem: TO-92 (uma embalagem plástica comum com furo passante)
Corrente do coletor (CI): Até -100mA (miliamperes)
Tensão base-coletor (VCBO): Até -60V (Volts)
Tensão Coletor-Emissor (VCEO): Até -50V (Volts)
Tensão base emissora (VEBO): Até -5V (Volts)
Dissipação de energia (PC): Cerca de 400mW (miliwatts) a 0,5W (watts)
Frequência de transição (fT): Normalmente em torno de 180MHz a 200MHz, indicando sua adequação para aplicações de frequência relativamente alta, apesar de ser rotulado para uso em baixa frequência.
Ganho de Corrente CC (hFE): Pode variar, e os transistores são frequentemente categorizados em grupos (por exemplo, F, G) com base em sua faixa de hFE. As faixas típicas podem variar de 60 a 560.
Aplicações comuns:
Amplificadores de baixa frequência: ideais para amplificar sinais de áudio.
Aplicações de comutação de uso geral: Pode ser usado em circuitos de comutação básicos.
Estágios de entrada de amplificadores de áudio: Suas características de baixo ruído o tornam adequado para a amplificação inicial de sinais de áudio fracos.
Para mais informações, entre em contato.
