Transistor 2SA564
Transistor PNP de silicone em um TO-9.
O Transistor 2SA564 é um transistor bipolar de junção (BJT) PNP de silício de pequeno sinal, conhecido por sua aplicação em amplificação de áudio de baixa frequência e como um transistor de uso geral.
Principais Características e Como Funciona
Como um transistor PNP, o 2SA564 funciona controlando o fluxo de corrente do terminal emissor para o coletor. Ele precisa de uma pequena corrente de base (geralmente uma tensão negativa na base em relação ao emissor) para "ligar" e permitir a passagem de corrente.
Polaridade PNP: Controla a corrente que se move em uma direção específica (do emissor para o coletor).
Pequeno Sinal: Isso indica que ele é ideal para amplificar sinais de baixa potência, como os que vêm de microfones ou sensores, antes de serem enviados para estágios de amplificação maiores.
Baixo Ruído: É uma característica importante para aplicações em áudio, onde é crucial que o próprio transistor adicione o mínimo de ruído elétrico ao sinal.
Ganho de Corrente (hFE): Possui um bom ganho de corrente, geralmente na faixa de 65 a 700, dependendo da classificação específica (que pode ser indicada por letras como "Q", "R", "S"). Isso permite uma amplificação eficiente de sinais fracos.
Tensão Coletor-Emissor (Vceo): Suporta tensões de até -25V (ou -45V em algumas variantes como o 2SA564A).
Corrente de Coletor (Ic): A corrente contínua máxima que ele pode manusear é de cerca de -0.05A (50mA), o que o classifica como um transistor de baixa corrente.
Dissipação de Potência (Pc): A capacidade máxima de dissipação de potência é tipicamente de 250mW.
Frequência de Transição (fT): Possui uma frequência de transição de cerca de 80 MHz a 150 MHz, o que o torna adequado para amplificadores de áudio e algumas aplicações de RF de baixa frequência.
Encapsulamento TO-92: É um componente de montagem através do furo (through-hole), com um pequeno encapsulamento plástico e três terminais, o que o torna fácil de usar em protótipos e montagens.
Aplicações Comuns
Devido às suas características, o 2SA564 é frequentemente encontrado em:
Amplificadores de Áudio: Especialmente em pré-amplificadores e estágios de sinal de baixo nível, onde o baixo ruído é fundamental.
Circuitos de Chaveamento de Baixa Potência: Para ligar/desligar pequenas cargas.
Circuitos de Condicionamento de Sinal: Onde sinais precisam ser amplificados ou ajustados antes de serem processados.
Equipamentos Eletrônicos de Consumo: Em rádios, toca-fitas antigos, e outros dispositivos onde um transistor PNP de uso geral com baixo ruído é necessário.
Valor Unitário

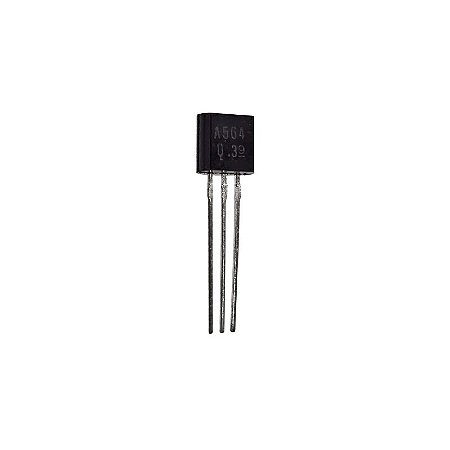

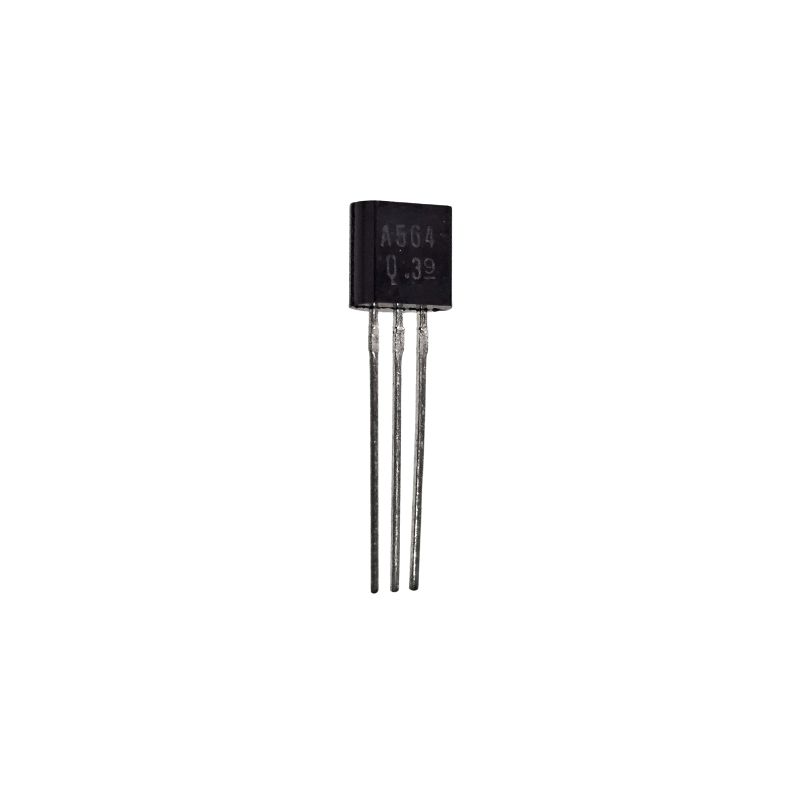

Imagem Meramente Ilustrativa
Para mais informações, entre em contato.
