Transistor 2SA1281
Transistor de Silicio PNP To-92
Designador de tipo: 2SA1281
Material do transistor: Si
Polaridade: PNP
Dissipação máxima de energia do coletor (Pc): 0,9 W
Tensão máxima da base do coletor | Vcb |: 180 V
Corrente máxima do coletor | Ic máx |: 0,1 A
Máx. Temperatura de operação da junção (Tj): 175 ° C
Frequência de transição (ft): 130 MHz
Capacitância do coletor (Cc): 62 pF
Taxa de transferência de corrente direta (hFE), MIN: 90
Figura de ruído, dB: -
Pacote: TO-92
O 2SA1281 é um transistor de silício epitaxial PNP frequentemente usado em aplicações de amplificadores de potência de áudio , particularmente para amplificação de potência de baixa frequência .
Aqui está uma análise de suas principais características e usos comuns:
Transistor PNP: Isso significa que a base, o coletor e o emissor do transistor são dopados com materiais do tipo P, N e P, respectivamente. Para conduzir, uma tensão negativa em relação ao emissor é aplicada à base.
Silício Epitaxial: Refere-se ao processo de fabricação que envolve o crescimento de uma camada fina e altamente ordenada de material semicondutor (camada epitaxial) sobre um substrato. Isso permite o controle preciso da dopagem e das propriedades do material.
Amplificador de Potência de Baixa Frequência: Este transistor é projetado para processar sinais na faixa de frequência de áudio e fornecer uma determinada potência. Algumas fichas técnicas indicam que ele é adequado para aplicações com saída de até 3W.Alta tensão: algumas versões do 2SA1281 (ou peças semelhantes, como o 2SA1381, que geralmente é referenciado) podem ter uma alta tensão coletor-emissor (EmCEO), potencialmente até -300 V. Isso os torna adequados para aplicações onde há tensões mais altas.
Baixa capacitância de transferência reversa (Cré): Essa característica é importante em circuitos amplificadores, pois ajuda a minimizar o feedback e melhorar a estabilidade.
Excelente linearidade de ganho: isso significa que o transistor amplifica os sinais de forma consistente em toda a sua faixa operacional, resultando em menor distorção harmônica total (THD) em aplicações de áudio.
Alta frequência: embora seja principalmente para áudio, algumas versões podem ter uma frequência de transição relativamente alta (fT), por exemplo, em torno de 150 MHz, indicando bom desempenho de alta frequência para um transistor de áudio de uso geral.
Aplicações comuns
O 2SA1281 é normalmente encontrado em:
Amplificadores de áudio: Como amplificador de uso geral ou nos estágios de saída de amplificadores de áudio de baixa potência.
Aplicações de pré-drive: Em projetos de amplificadores de áudio mais complexos, ele pode ser usado como um pré-driver para controlar transistores de potência maiores.
Amplificação de uso geral: suas características o tornam adequado para diversas outras tarefas de amplificação de uso geral em circuitos eletrônicos.
Ao trabalhar com o 2SA1281, é crucial consultar a ficha técnica do fabricante específico, pois as especificações podem variar ligeiramente entre diferentes fabricantes e variações da peça. A ficha técnica fornecerá informações detalhadas sobre:
Classificações máximas absolutas (tensões, correntes, dissipação de potência, temperatura).
Características elétricas (ganho, tensões de ruptura, capacitância).
Diagramas de pinagem.
Características térmicas.
Circuitos de aplicação típicos.
Valor Unitário

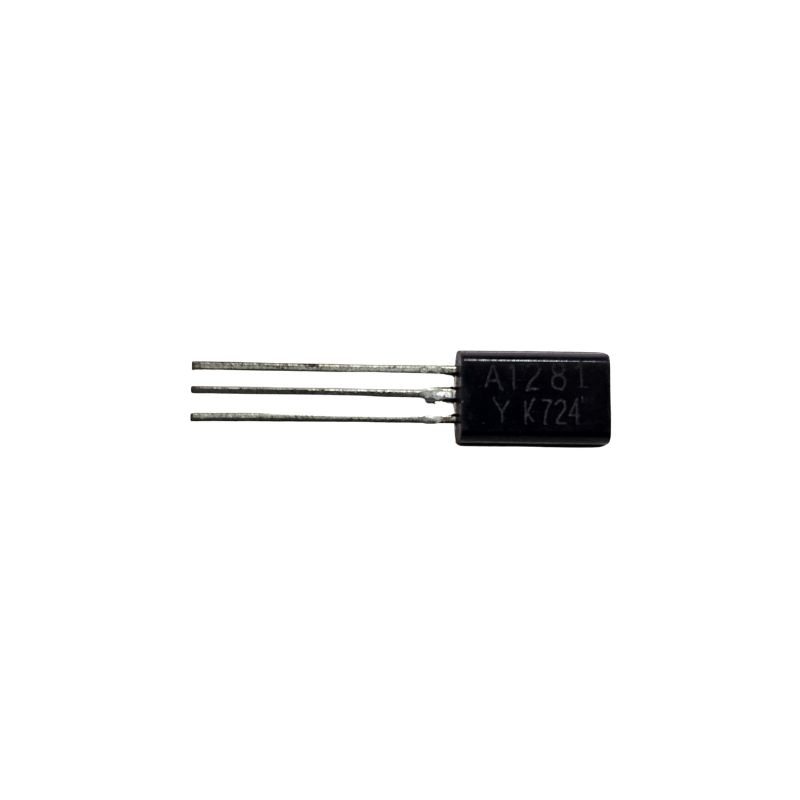

Imagem Meramente Ilustrativa
Para mais informações entre em contato.
