Transistor 2SA1267
Designador de tipo: 2SA1267
Material do transistor: Si
Polaridade: PNP
Dissipação máxima de energia do coletor (Pc): 0,2W
Tensão máxima da base do coletor | Vcb |: 50V
Corrente máxima do coletor | Ic máx |: 0,15A Máx.
Temperatura de operação da junção (Tj): 120°C
Frequência de transição (ft): 130MHz
Taxa de transferência de corrente direta (hFE), MIN: 80
Figura de ruído, dB:
Pacote: SOT-33
O Transistor 2SA1267 é um transistor bipolar de junção (BJT) PNP de silício. Ele é comumente utilizado em aplicações de chaveamento (switching) e amplificadores de áudio (AF - Audio Frequency).
Principais Características e Como Funciona
Como um transistor PNP, o 2SA1267 permite que a corrente flua do emissor para o coletor quando uma pequena corrente é aplicada à sua base (geralmente uma tensão negativa na base em relação ao emissor).
Polaridade PNP: Controla o fluxo de corrente negativa.
Aplicações de Baixa Frequência e Chaveamento: É otimizado para lidar com sinais de áudio e atuar como uma chave eletrônica em circuitos.
Tensão e Corrente: Suporta tensões coletor-emissor (VCEO) de até 50V e correntes de coletor (IC) de até 150mA.
Ganho de Corrente (hFE) : O 2SA1267 é classificado em grupos (O, Y, G) de acordo com seu ganho de corrente DC, o que permite selecionar o transistor mais adequado para a aplicação específica. Por exemplo, o grupo "Y" pode ter um hFE entre 120 e 240.
Encapsulamento TO-92: Geralmente encontrado neste formato pequeno e plástico, ideal para montagem através do furo em placas de circuito.
Baixo Ruído: É uma boa escolha para circuitos onde o ruído de fundo deve ser minimizado, como em pré-amplificadores de áudio.
Frequência de Transição (fT): Tipicamente 80 MHz, o que indica uma boa capacidade para operar em frequências mais altas dentro do espectro de áudio e algumas aplicações de RF de baixa potência.
Aplicações Comuns
Devido às suas características, o 2SA1267 é frequentemente encontrado em:
Amplificadores de Áudio: Em estágios de pré-amplificação e outros circuitos de áudio de baixa potência.
Circuitos de Chaveamento: Para controlar pequenas cargas em aplicações de propósito geral.
Sistemas Eletrônicos de Consumo: Presente em rádios, tocadores de MP3, campainhas e outros dispositivos eletrônicos que necessitam de amplificação ou chaveamento de sinais.
Valor Unitário

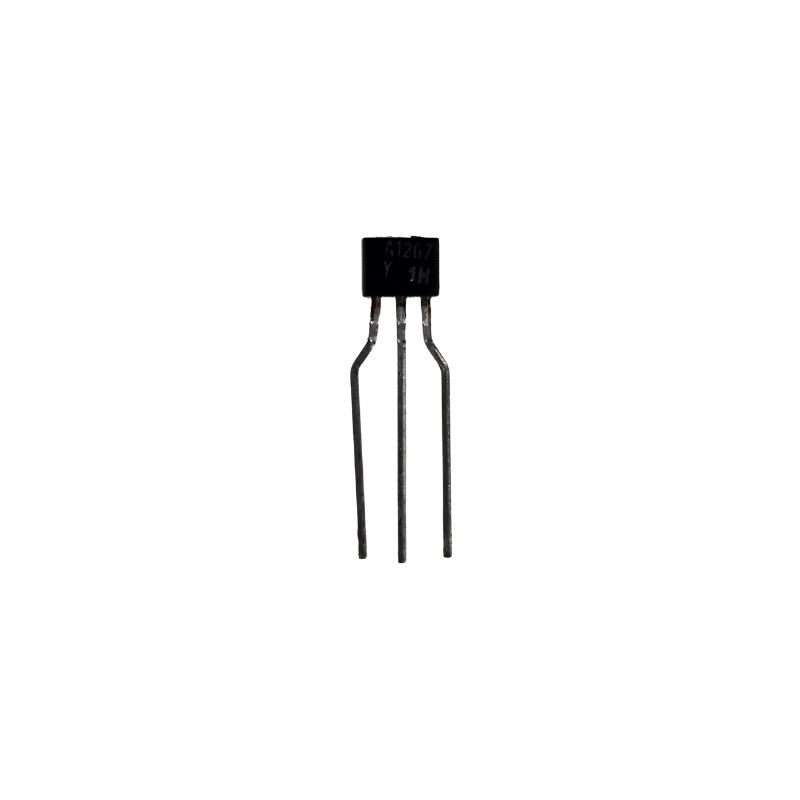

Imagem Meramente Ilustrativa
Para mais informações, entre em contato.
