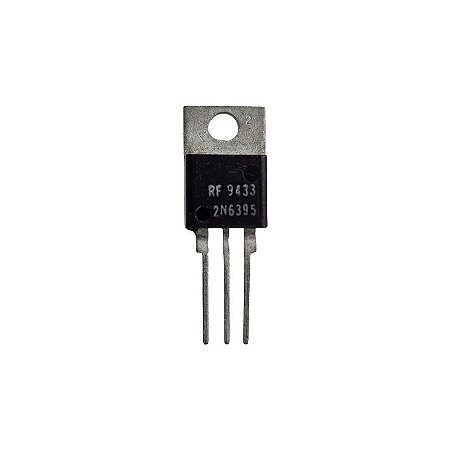

2N6395 Transistor

Transistor 2N6395 SCRs 100 Volts 12 Amperes

Especificações:
Fabricante: ON Semiconductor
Categoria de produto: SCRs
Série: 2N639X IBO máx. de corrente de abertura: 100A
Voltagem de estado de corte repetitivo qualificado VDRM: 100V
Corrente de fuga de estado de corte @ VDRM IDRM: 10uA Vf
Tensão no sentido direto: 2.2V
Tensão de disparo de gatilho - Vgt: 1,5V
Corrente de disparo de gatilho - Igt: 30mA
Corrente de retenção - Ih máximo: 40mA
Temperatura operacional mínima: - 40°C
Temperatura operacional máxima: + 125°C
Estilo de montagem: Orifício de passagem Caixa / Gabinete: TO-220-3
Altura: 9,28mm
Comprimento: 10,28mm
Tipo: SCR
Largura: 4,82mm
Marca: ON Semiconductor
Corrente On-State não repetitiva: 100A
Tipo de Produto: SCRs
Subcategoria: Tiristor

O 2N6395 é um Retificador Controlado por Silício (SCR) , também conhecido como tiristor . Não é um transistor como um BJT ou MOSFET; em vez disso, é uma chave semicondutora que pode ser acionada (ligada) por uma pequena corrente de porta e permanece ligada até que a corrente principal que a atravessa caia abaixo de um determinado nível ou a tensão através dela se inverta.

Principais características e como funciona
Retificador Controlado por Silício (SCR): O "SCR" em sua descrição significa que é um dispositivo de fluxo de corrente unidirecional, comumente usado para controle de energia CA.
Altas classificações de corrente e tensão: O 2N6395 foi projetado para suportar uma potência significativa. As classificações típicas incluem:
Corrente RMS em estado ligado (EUT ( RMS )​): Até 12 Amperes (A)
Corrente de pico de surto não repetitivo (EUTSM​): Até 100 Amperes (A) (para curtas durações)
Tensão de pico repetitiva no estado desligado (EmDRM​​eEmRRM​): Disponível em várias classificações de tensão, normalmente de 50 V a 800 V , tornando-o adequado para aplicações de tensão CA de rede (como 120V ou 220V).
Gatilho de Porta: Um SCR é ativado aplicando-se um pequeno pulso de corrente positiva ao seu terminal de porta. Uma vez acionado e conduzindo, o portão perde o controle e o SCR permanece "travado" no estado LIGADO.
Ação de Travamento: Para desligar um SCR, a corrente que flui por ele (do ânodo para o cátodo) deve cair abaixo de um determinado valor de "corrente de retenção", ou a tensão através dele deve se inverter. Em circuitos CA, isso geralmente acontece naturalmente quando a onda senoidal CA cruza zero.
Junções passivadas de vidro: esse recurso ajuda a garantir maior uniformidade de parâmetros, estabilidade e confiabilidade do dispositivo.
Construção robusta do Thermowatt: geralmente vem em um pacote TO-220 , projetado para boa dissipação de calor, essencial para dispositivos elétricos.

Aplicações comuns
O 2N6395 é usado principalmente em aplicações de controle de CA que exigem um interruptor acionado. Sua robustez o torna adequado para:
Controles de motor: para ligar e desligar motores CA, ou até mesmo controle de velocidade simples (embora controles de motor mais avançados geralmente usem TRIACs ou circuitos inversores mais complexos).
Controles de aquecimento: regulação de potência para elementos de aquecimento resistivos em aparelhos industriais ou domésticos.
Drivers de lâmpada/reguladores de luz: embora os TRIACs sejam mais comuns para regulação de intensidade devido à sua natureza bidirecional, os SCRs podem ser usados ​​em reguladores de intensidade de meia onda.
Fontes de alimentação: Nas etapas de retificação e comutação de fontes de alimentação.
Drivers de relé: para alternar relés ou solenoides maiores.
Drivers de porta para tiristores maiores: às vezes usados ​​para disparar SCRs ou TRIACs ainda maiores.

Para mais informações, entre em contato.
