Transistor 2N5639 JFET 30 Volts 10mA
Especificações:
Fabricante: ONSemiconductor
Categoria de produto: JFET
Estilo de montagem: Orifício de passagem Caixa / Gabinete: TO-92-3
Polaridade do transistor: Canal N
Configuração: ÚNICO Vds
Tensão de ruptura entre drenagem e fonte: 30V Vgs
Tensão de ruptura porta e fonte: 35V
Corrente da fonte de drenagem a Vgs = 0: 25mA
Tipo: JFET
Marca: ON Semiconductor
Tipo de Produto: JFETs
Subcategoria: Transistor
O 2N5639 é um Transistor de Efeito de Campo de Junção de Canal N (JFET) . É um tipo de transistor que controla o fluxo de corrente entre seus terminais de dreno e fonte, variando a tensão em seu terminal de porta. Ao contrário dos Transistores de Junção Bipolares (BJTs), os JFETs são dispositivos controlados por tensão e possuem impedância de entrada muito alta, o que os torna úteis em aplicações específicas.
Principais características e funcionalidades
Modo de Depleção de Canal N : Isso significa que, quando não há tensão aplicada à porta (Vgs = 0 V), o transistor está "ligado" e a corrente flui do dreno para a fonte. Para desligá-lo ou reduzir a corrente, uma tensão negativa deve ser aplicada à porta.
Alta Impedância de Entrada : Uma característica marcante dos JFETs. O gate consome pouquíssima corrente, tornando-os excelentes para circuitos onde você não deseja sobrecarregar a fonte do sinal.
Baixo índice de ruído : Isso torna o 2N5639 adequado para aplicações em que o ruído elétrico indesejado mínimo é crucial para a integridade do sinal.
Baixa corrente de fuga : quando o transistor está "desligado", muito pouca corrente ainda flui por ele, o que é bom para a eficiência.
Características de comutação rápida : ele pode alternar entre os estados ligado e desligado rapidamente, o que o torna útil em certas aplicações de alta velocidade.
Pacote : comumente encontrado no pacote TO-92 , que é um pequeno pacote de plástico com três terminais.
Aplicações comuns
Dadas as suas características, o 2N5639 é normalmente utilizado em:
Aplicações de comutação de alta velocidade e chopper : suas características de comutação rápida o tornam adequado para circuitos que ligam e desligam sinais rapidamente.
Amplificadores de baixo ruído : ideais para os estágios de entrada de amplificadores onde a preservação da integridade do sinal e a minimização do ruído são fundamentais, como em aplicações de áudio ou RF (Radiofrequência).
Mixers e Moduladores : Em sistemas de comunicação, onde os sinais precisam ser combinados ou alterados em frequência.
Circuitos de sensores e detectores : sua alta impedância de entrada pode ser benéfica ao interagir com sensores de alta impedância.
Circuitos de Amostragem e Retenção : Onde a voltagem de um sinal precisa ser "amostrada" e então "mantida" por um período.
Valor Unitário

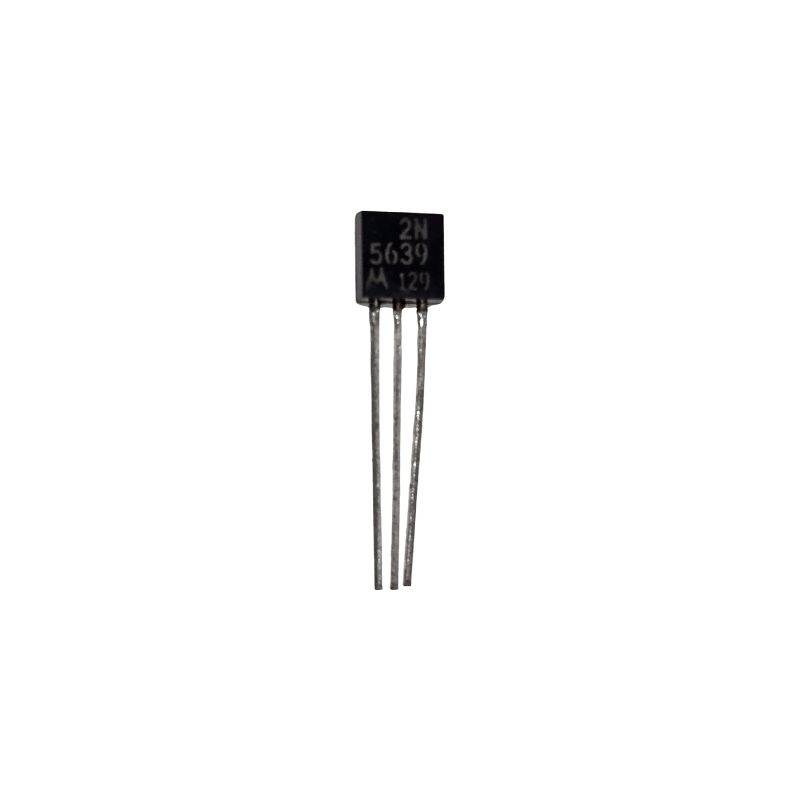

Imagem Meramente Ilustrativa
