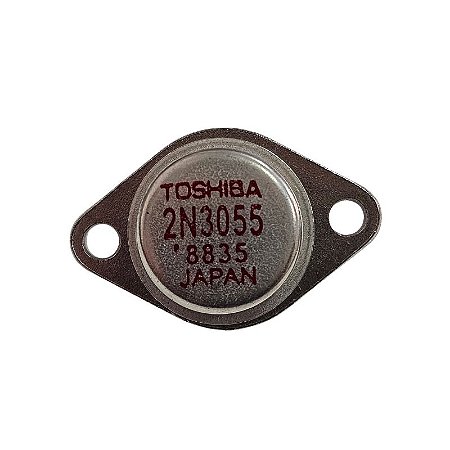

Transistor 2N3055 Série 8835 Toshiba
Transistor Bipolar de Junção 15 Amperes 60 Volts
Especificações:
Fabricante: Toshiba
Categoria de produto: Transistores bipolares de produto - BJT
Estilo de montagem: Através do Furo
Caixa / Gabinete: TO-204-2
Polaridade do transistor: NPN
Configuração: Solteiro
Coletor - VEO máx. de voltagem do emissor: 60 V
Coletor VCBO de voltagem básica: 100 V
Emissor - VEBO de tensão de base: 7 V
Tensão de seleção do coletor - emissor: 3 V
Corrente do coletor DC máxima: 15 A
Pd - Dissipação de potência: 115 W
Produto fT da largura de banda de ganho: 2,5 MHz
Temperatura operacional mínima: - 65 C
Temperatura operacional máxima: + 200 C
Série: 2N3055
Embalagem: Bandeja
Marca: onsemi
Coletor DC/Ganho base hfe Min: 20
Altura: 8,51 milímetros
Largura: 39,37 milímetros
Tipo de Produto: BJTs - Transistores Bipolares
Subcategoria: Transistores
Tecnologia: Si
Largura: 26,67 mm
O 2N3055 é um transistor de potência NPN icônico e muito popular . Quando você vê "Série 8835 Toshiba", refere-se a um lote ou série de produção específica do fabricante Toshiba .
Principais características do 2N3055
O 2N3055 é conhecido por seu desempenho robusto em aplicações de energia:
Transistor NPN: Isso significa que é um transistor de junção bipolar (BJT) onde uma pequena corrente positiva aplicada à sua base (em relação ao emissor) permite que uma corrente muito maior flua do coletor para o emissor.
Transistor de potência: projetado para lidar com quantidades significativas de energia. Suas classificações típicas são:
Corrente do coletor (EUC): Até 15 Amperes
Tensão Coletor-Emissor (EmESSE): Até 60 Volts
Dissipação de energia (PD): Até 115 Watts (quando devidamente dissipado)
Dissipação de energia (PD): Até 115 Watts (quando devidamente dissipado)
Encapsulamento (Caixa): Quase universalmente vem em uma caixa metálica TO-3 . Esta caixa metálica robusta e distinta oferece excelentes capacidades de dissipação de calor, o que é crucial para um transistor de potência. O coletor é normalmente conectado à própria caixa metálica.
Uso geral: apesar de sua capacidade de potência, ele é considerado um transistor de potência de uso geral porque é versátil o suficiente para uma ampla gama de aplicações.
Produto Ganho-Largura de Banda (fT): Em torno de 2,5MHz, o que indica que é adequado para aplicações de energia de baixa a média frequência.
Alta confiabilidade: o 2N3055 é conhecido por sua durabilidade e confiabilidade, o que contribuiu para sua popularidade de longa data.
Aplicações comuns
As características robustas do 2N3055 o tornam um instrumento essencial em muitos circuitos eletrônicos de potência:
Fontes de alimentação lineares/reguladores de tensão: são frequentemente usados como elemento de passagem em série em fontes de alimentação reguladas lineares, especialmente aquelas que exigem alta saída de corrente.
Amplificadores de potência de áudio: são um componente básico nos estágios de saída de muitos amplificadores de áudio clássicos devido à sua capacidade de acionar alto-falantes.
Aplicações de comutação: embora seja usado principalmente em circuitos lineares, também pode funcionar como um interruptor de energia para várias cargas, como solenoides ou motores.
Controle Industrial: Usado em vários sistemas de controle onde é necessária comutação ou amplificação de média a alta potência.
Valor Unitário
Imagem Meramente Ilustrativa
