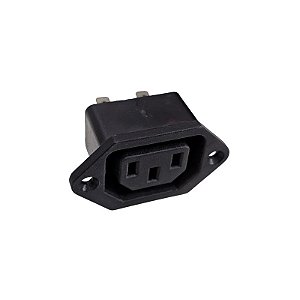

Tomada de Força Macho Tripolar AS-07 10A
A Tomada de Força Macho Tripolar AS-07 10A, um componente muito comum em eletrônicos e equipamentos elétricos.
Vamos detalhar o que essa descrição significa:
Tomada de Força: Indica que é um conector para alimentação elétrica, ou seja, para fornecer energia a um aparelho ou circuito.
Macho: Significa que é o conector com pinos que se encaixam em uma tomada fêmea (que tem furos).
Pense no "plugue" de um cabo de força.
Tripolar: Indica que possui três terminais (pinos).
Em aplicações de energia, esses três pinos geralmente correspondem a:
Fase (ou "linha"): Onde a corrente elétrica entra.
Neutro: O caminho de retorno para a corrente.
Terra (aterramento): Um pino de segurança que desvia correntes de fuga para o solo, protegendo o usuário e o equipamento.
AS-07: Esta é a série ou modelo da tomada.
O modelo AS-07 é muito comum no mercado para aplicações em painéis.
10A: Indica a corrente máxima que a tomada pode suportar com segurança, que é de 10 Amperes.
É crucial não exceder essa corrente para evitar superaquecimento e danos.
Características Comuns da Tomada AS-07:
Essas tomadas são frequentemente projetadas para montagem em painel, o que significa que são embutidas em um gabinete ou chassi do equipamento.
Elas costumam ter:
Tensão Máxima de Operação: Geralmente 250V AC.
Material: Corpo feito de termoplástico resistente (como PA66), muitas vezes com classificação de inflamabilidade UL94V-0, e pinos metálicos (latão niquelado ou similar) para boa condutividade.
Fixação: Usualmente por parafusos, através de abas ou furos laterais para prender no painel.
Terminais: Prontos para soldagem de fios internos.
Recursos Adicionais (comuns no modelo AS-07):
Um diferencial muito comum do modelo AS-07 é a inclusão de um porta-fusível embutido.
Isso é extremamente útil, pois permite integrar a proteção do circuito (o fusível) diretamente na entrada de energia do equipamento.
Porta-Fusível: Compartimento para um fusível cilíndrico (geralmente padrão 5x20mm ou 6x30mm, conhecido como 20AG ou 3AG).
O fusível protege o equipamento contra sobrecargas de corrente, queimando e interrompendo o circuito antes que danos maiores ocorram.
Alguns modelos vêm até com espaço para um fusível reserva.
Aplicações Típicas:
A Tomada de Força Macho Tripolar AS-07 10A é amplamente utilizada em diversos equipamentos e projetos eletrônicos que precisam de uma conexão de alimentação elétrica segura e padronizada:
Fontes de Alimentação: Ideal para integrar em fontes de bancada ou fontes de alimentação de equipamentos.
Equipamentos Eletrônicos: Computadores, impressoras, equipamentos de áudio/vídeo, instrumentos de medição.
Projetos DIY: Em gabinetes de projetos com Arduino, Raspberry Pi, ou outros microcontroladores que necessitem de alimentação da rede elétrica.
Máquinas e Equipamentos Industriais Leves: Onde a corrente não excede 10A.
Eletrodomésticos: Em alguns aparelhos que usam cabos de força destacáveis.
Em resumo, a Tomada de Forho Macho Tripolar AS-07 10A é um conector de entrada de energia para painel, robusto e versátil, muitas vezes com a vantagem de integrar um porta-fusível, o que economiza espaço e simplifica a fiação interna do equipamento.
Valor Unitário
Foto Meramente Ilustrativa
Para mais informações, entre em contato.
