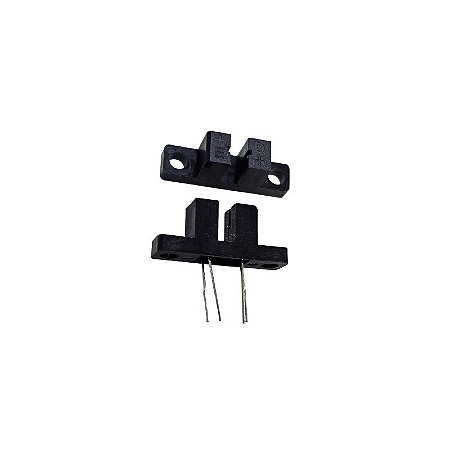

Sensor Optico ITR8102 = UP850-01 PHCT203 Formato U
Interruptores ópticos, refletivos, com saída foto transistor
Especificações
Fabricante: Everlight
Categoria de produto: Interruptores ópticos, refletivos, com saída fototransistor
Distância de sensoriamento: 3,1 mm
Coletor - VCEO máx. de voltagem do emissor: 30 V
Corrente do coletor máximo: 30 mA
Vf - Tensão no sentido direto: 1.2 V
Temperatura operacional mínima: - 25 C
Temperatura operacional máxima: + 85 C
Marca: Everlight
Tempo de queda: 15 us
Se - Corrente direta: 20 mA
Número de canais: 1 canal
Tipo de saída: fototransistor
Pd - Dissipação de potência: 75 mW
Tipo de Produto: Chaves Óticas, Refletivas, Saída Fototransistor
Tempo de ascensão: 15 us
Método de sensoriamento: reflexivo
Subcategoria: Switches ópticos
Aqui está a descrição detalhada do Sensor Óptico ITR8102 (UP850-01 / PHCT203), cobrindo especificações, funcionamento e aplicações:
Especificações e Características Técnicas:
Tipo: sensor óptico refletivo em formato “U”.
Modelo / Equivalentes: ITR8102, UP850-01, PHCT203.
Princípio de funcionamento: possui LED emissor de infravermelho e fototransistor receptor, formando um feixe de luz que é interrompido ou refletido pelo objeto.
Saída: fototransistor (digital), que muda de estado quando o feixe é interrompido.
Tensão de operação: geralmente 5V DC (verificar datasheet específico do fabricante).
Corrente de operação: típica do fototransistor, baixa corrente de polarização; consumo muito baixo.
Tipo de detecção: reflexiva / interrupção de feixe — detecta a presença ou ausência de objetos entre o emissor e receptor.
Distância de detecção: normalmente 1 a 10 mm (dependendo do objeto e condições de reflexão).
Formato: encapsulamento em U, permitindo fácil passagem de objetos entre as pernas do sensor.
Polaridade / conexões: normalmente 3 pinos: VCC (alimentação), GND (terra) e OUT (saída do fototransistor).
Tempo de resposta: rápido, na faixa de microsegundos a milissegundos, adequado para contagem ou interrupção de feixes rápidos.
Temperatura de operação: aproximadamente –25°C a +85°C.
Aplicações típicas: sensores de posição, contadores, sistemas de detecção de objetos, impressoras, leitores de fita, robótica e automação industrial.
Vantagens:
Resposta rápida — ideal para detecção de objetos em movimento.
Fácil integração — pinos simples, compatível com microcontroladores e circuitos digitais.
Encapsulamento compacto em “U” — permite montagem direta em trilhos ou plataformas, com passagem de objetos pelo feixe.
Baixo consumo de energia — adequado para projetos portáteis ou sistemas embarcados.
Cuidados e Limitações:
Distância limitada — não adequado para objetos muito distantes.
Sensível à luz ambiente intensa — fontes de luz infravermelha podem afetar a leitura.
Orientação correta — o objeto precisa passar pelo feixe do emissor para ser detectado corretamente.
Valor Unitário

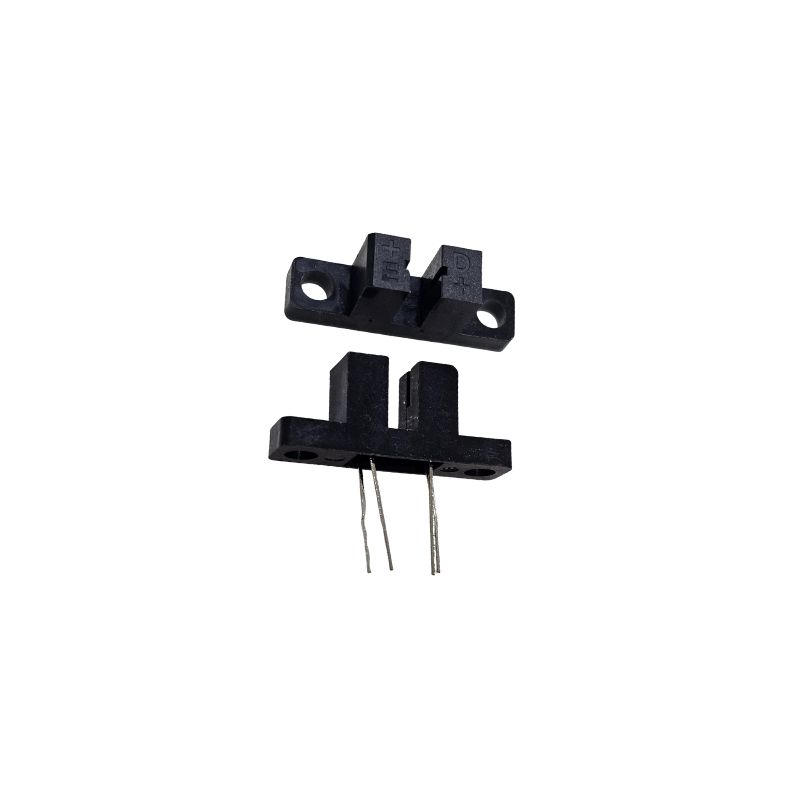

Imagem Ilustrativa
