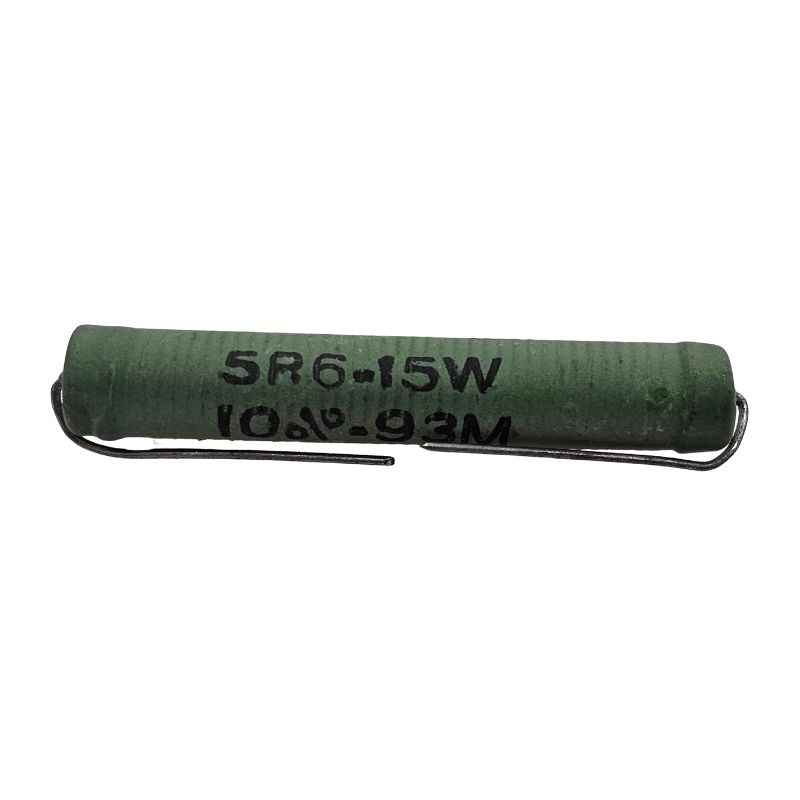

Resistor 5R6 15W 10% Axial Verde
5R6: Isso denota o valor da resistência . "5R6" significa 5,6 Ohms () . O 'R' é usado como ponto decimal, comumente visto em marcações de componentes para evitar confusão.
15W: Esta é a potência nominal , indicando que o resistor pode dissipar com segurança 15 Watts de potência na forma de calor continuamente sem sofrer danos. Uma classificação de 15W indica um componente projetado para aplicações de alta potência.
10%: Esta é a tolerância da resistência. Isso significa que o valor real da resistência pode variar dea partir dos 5,6 Ohms nominais. Para resistores de potência, uma tolerância de 10% é bastante comum e geralmente aceitável.
Axial: descreve o fator de forma físico . Significa que os fios de conexão se estendem de extremidades opostas do corpo do resistor. Este design é típico para montagem em furo passante em placas de circuito ou para fiação direta.
Verde: refere-se à cor do revestimento do resistor . Muitos resistores de fio enrolado de alta potência apresentam um revestimento cerâmico ou de esmalte vítreo, que pode ser verde. Este revestimento fornece isolamento e auxilia na dissipação de calor. É uma característica física, não um indicador de valor.
Aplicações comuns para este tipo de resistor
Dada sua resistência relativamente baixa (5,6 Ohms) e alta potência nominal (15 W), este resistor é normalmente encontrado em aplicações que precisam lidar com uma corrente significativa e dissipar uma quantidade considerável de calor. Você pode encontrá-lo em:
Amplificadores de áudio: especialmente nos estágios de saída ou circuitos de proteção de alto-falantes, onde podem lidar com correntes de surto ou atuar como resistores de amortecimento.
Fontes de alimentação: Usadas como resistores limitadores de corrente para corrente de pico ou como resistores de descarga para capacitores grandes.
Circuitos de controle de motor: como resistores de frenagem para dissipar energia de motores ou como resistores de detecção de corrente em caminhos de alta corrente.
Amortecimento de carga indutiva: para absorver picos de energia ao alternar cargas indutivas.
Equipamentos industriais: onde componentes robustos são necessários para lidar com dissipação substancial de energia em vários circuitos de controle ou conversão de energia.
Considerações importantes ao usá-lo
Gerenciamento de calor: Um resistor de 15W gera uma quantidade significativa de calor quando opera em sua potência nominal ou próximo a ela. Certifique-se de que o projeto do seu circuito inclua ventilação adequada ao redor do resistor. Para operação contínua em alta potência, pode ser necessário considerar montá-lo em um chassi de metal ou usar um dissipador de calor para ajudar a dissipar o calor.
Manuseio de corrente: Calcule a corrente máxima que este resistor experimentará em seu circuito usando a Lei de Ohm () e a fórmula de potência (). Certifique-se de que a corrente não exceda o que o resistor pode suportar com segurança para sua potência nominal. Para 15 W a 5,6 Ohms, a corrente contínua máxima seria de aproximadamenteAmperes.
Tamanho físico: Resistores capazes de dissipar 15 W são fisicamente muito maiores do que resistores comuns de baixa potência (por exemplo, 1/4 W ou 1 W). Certifique-se de ter espaço físico suficiente no seu gabinete ou na sua placa de circuito impresso.
Este resistor é um componente robusto, ideal para circuitos que exigem uma solução durável para lidar com energia e corrente.
Valor Unitário
Imagem Meramente Ilustrativa
