Resistor 4K7 50W 5% AC50 Tubular

Resistor 4K7 50W 5% AC50 Tubular
Valor Unitário

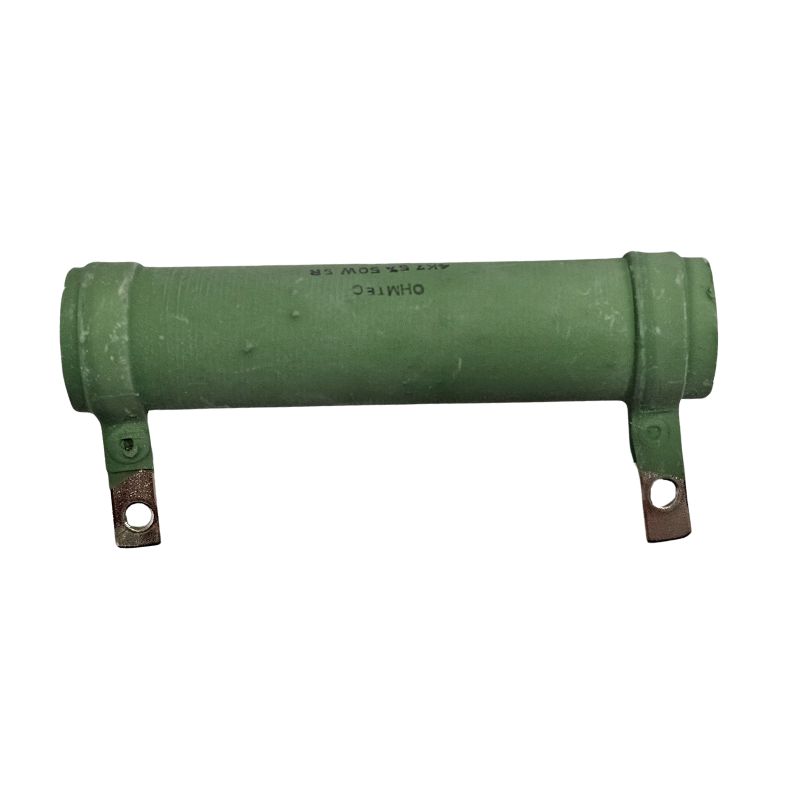

Imagem Meramente Ilustrativa

O resistor tubular 4K7 50W 5% CA50 descreve um resistor de fio enrolado potente com características físicas específicas.

Vamos analisar cada parte:
4K7 (4,7 Kilo-Ohms ou 4.700 Ohms): Este é o valor da resistência. "K" é uma abreviação comum de engenharia para 1.000, então 4K7Ohsignifica 4,7 * 1.000Oh= 4.700Oh. O "7" depois do "K" indica que é 4,7K, não 47K.
50 W (50 Watts): Esta é uma classificação de potência muito alta. Isso significa que o resistor pode dissipar com segurança até 50 watts de energia elétrica na forma de calor continuamente, sem danos. Isso o torna um resistor de potência , projetado para circuitos onde um fluxo de corrente significativo resultará em geração substancial de calor.
5%: Esta é a tolerância do resistor. Isso significa que o valor real da resistência estará dentro± 5%dos 4.700 declaradosOh. Então, um 4K7OhO resistor de 50W 5% pode ter uma resistência real entre 4.465Ohe 4.935Oh.
AC50: Esta é uma designação de modelo ou série de um fabricante. "AC" geralmente significa "Aluminum Cased" ou "Axial Ceramic", e "50" normalmente se refere à potência nominal de 50 W. Quando você vê um código alfanumérico específico como este, ele geralmente indica uma família específica de resistores de uma determinada marca. Isso geralmente significa que ele foi projetado para uma boa dissipação de calor.
Tubular: descreve o fator de forma física do resistor. Resistores de potência tubulares são normalmente feitos enrolando-se um fio de resistência ao redor de um núcleo cerâmico, que geralmente é revestido com um material isolante e dissipador de calor (como esmalte vítreo ou cimento). Geralmente, possuem terminais que se estendem axialmente de cada extremidade. Essa construção permite um desempenho robusto e uma transferência de calor eficiente.

Principais características e aplicações de um resistor tubular 4K7 50W 5% AC50:
A combinação de alta potência nominal e formato tubular/AC50 sugere que este é um componente robusto para aplicações exigentes.

Onde você usaria um resistor como esse?
Devido à sua alta potência nominal e construção robusta, um resistor tubular 4K7 de 50 W e 5% CA50 pode ser encontrado em aplicações que exigem dissipação de energia significativa e onde o resistor precisa suportar uma corrente substancial sem superaquecimento.
Exemplos incluem:
Resistores de Carga/Cargas Fictícias: Usados ​​para fornecer uma carga estável e precisa para testar fontes de alimentação, amplificadores ou outros circuitos de alta potência. Por exemplo, testar uma fonte de alimentação de 500 V que precisa fornecer cerca de 100 mA exigiria um resistor deV / Eu=500 V /0,1 A=5000Ω, e se dissipariaP=Em×EU=500 V×0,1 A=50 W.A 4,7KOh resistor é uma boa opção para essa faixa.
Resistores de Sangramento em Fontes de Alimentação de Alta Tensão: Como mencionado anteriormente, eles são cruciais para descarregar com segurança capacitores de filtro de grande porte em fontes de alimentação de alta tensão após o desligamento da energia. O valor 4K7 pode ser adequado para uma taxa de descarga controlada em altas tensões, enquanto lida com a potência dissipada.
Limitação de corrente em circuitos industriais e de alta tensão: em aplicações onde há altas tensões, mesmo uma resistência relativamente alta como 4,7 KOhainda pode resultar em dissipação de energia significativa se houver fluxo de corrente substancial.
Circuitos amortecedores em aplicações de comutação de alta potência: para absorver energia de recuo indutivo e ruído de amortecimento em conversores de potência, acionamentos de motores e outros circuitos de comutação de alta potência.
Redes de filtragem (por exemplo, em crossovers de alto-falantes): embora não seja seu uso principal, algumas redes de crossover de áudio de alta potência podem usar esses resistores para gerenciar potência e impedância.
Resistores de pré-carga: Em grandes bancos de capacitores para aplicações de link CC (por exemplo, inversores), esses resistores são usados ​​para carregar lentamente os capacitores para evitar grandes correntes de partida, antes de serem ignorados por um contator.

Considerações importantes:
Dissipação de Calor: Este resistor foi projetado para aquecer. A montagem correta é crucial, muitas vezes exigindo contato direto com um dissipador de calor ou fluxo de ar suficiente para resfriamento.
A designação "AC50" geralmente indica que ele foi projetado para um bom desempenho térmico.
Tamanho físico: resistores de potência de 50W são significativamente maiores que resistores comuns de baixa potência.
Durabilidade: A construção tubular com fio enrolado e núcleo de cerâmica é inerentemente robusta e pode suportar ciclos térmicos significativos.

Em resumo, um resistor tubular 4K7 50W 5% AC50 é um componente robusto e de alta potência, provavelmente do tipo fio enrolado, projetado para aplicações exigentes em eletrônica de potência, controle industrial e sistemas de alta tensão, onde é necessária a dissipação controlada de energia na forma de calor.

Para mais informações, entre em contato.
