Resistor 4K7 1W 5%
Cores:
Amarelo
Violeta
Vermelho
Ouro
Um resistor 4K7 1W 5% é um componente eletrônico passivo com as seguintes características:
Significado das especificações:
4K7 (ou 4.7K) Ohms: Indica o valor da resistência.
O "K" entre os números é uma forma comum de representar um ponto decimal e o prefixo "kilo" (mil). Assim, 4K7 Ohms significa 4.700 Ohms (ou 4,7 kOhms).
A função principal de um resistor é limitar o fluxo de corrente elétrica em um circuito ou criar quedas de tensão específicas, de acordo com a Lei de Ohm ()
1W (1 Watt): Refere-se à potência máxima de dissipação que o resistor pode suportar de forma contínua sem superaquecer e ser danificado.
A potência () dissipada por um resistor é calculada pelas fórmulas , , ou .
Um resistor de 1W pode suportar mais calor e, consequentemente, mais corrente ou tensão do que resistores de menor potência (como os comuns de 1/4W ou 1/2W), tornando-o adequado para aplicações onde mais energia precisa ser dissipada.
5%: Indica a tolerância da resistência.
Isso significa que o valor real da resistência pode variar em até do valor nominal (4.700 Ohms).
Para um resistor de 4K7 (4.700 Ohms) com 5% de tolerância, o valor real pode estar entre 4.700 Ohms - (5% de 4.700 Ohms) e 4.700 Ohms + (5% de 4.700 Ohms).
Cálculo: .
Portanto, o valor real pode variar de a .
Resistores com tolerâncias menores (ex: 1%) são mais precisos e geralmente mais caros.
Aplicações comuns:
Devido ao seu valor de resistência intermediário e sua capacidade de dissipação de 1 Watt, esse tipo de resistor é versátil e pode ser encontrado em várias aplicações, como:
Limitação de corrente: Para proteger LEDs, transistores ou outros componentes sensíveis, garantindo que a corrente que passa por eles não exceda os limites seguros.
Divisores de tensão: Em circuitos onde é necessário obter uma fração da tensão de entrada. Por exemplo, para fornecer uma tensão de referência para microcontroladores ou outros circuitos integrados.
Circuitos de polarização (biasing): Para estabelecer condições de operação específicas para transistores e outros dispositivos semicondutores.
Aplicações de potência: Em fontes de alimentação, amplificadores de áudio de baixa a média potência, e outros circuitos onde a dissipação de calor é uma preocupação e resistores de 1/4W ou 1/2W não seriam suficientes.
Circuitos de proteção: Como parte de redes de proteção contra surtos ou para limitar correntes de falha.
Circuitos de tempo e osciladores: Em conjunto com capacitores, para determinar frequências ou atrasos de tempo.
Considerações ao usar este resistor:
Tamanho físico: Resistores de 1W são fisicamente maiores que os de 1/4W ou 1/2W para dissipar o calor de forma mais eficiente. Isso deve ser considerado no layout da placa de circuito.
Temperatura: Mesmo com 1W de dissipação, em algumas aplicações intensivas, ele ainda pode aquecer. Certifique-se de que o ambiente e o layout da placa permitam a dissipação adequada de calor para evitar danos.
Material: Geralmente são resistores de filme de carbono ou filme metálico. Os de filme metálico oferecem maior estabilidade e menor ruído, mas os de filme de carbono são mais comuns e econômicos para 5% de tolerância.
Em suma, o resistor 4K7 1W 5% é um componente robusto, ideal para aplicações que exigem tanto uma resistência de 4.700 Ohms quanto a capacidade de dissipar uma quantidade razoável de energia.

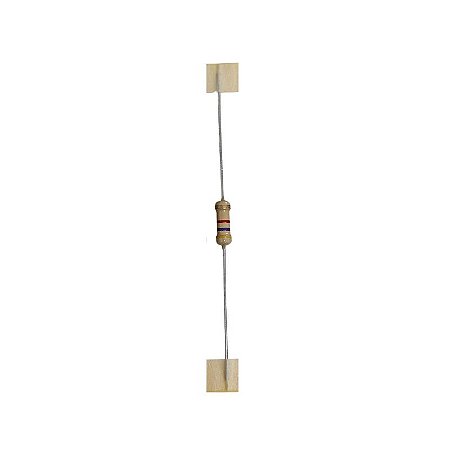

Foto Meramente Ilustrativa
Para mais informações, entre em contato.
