Resistor 4K7 1/4W 1%
Você está descrevendo um tipo comum de resistor com características específicas. Vamos analisar cada parte de "Resistor 4K7 1/4W 1%":
Resistor
Um resistor é um componente elétrico passivo de dois terminais que implementa resistência elétrica como um elemento de circuito. Em circuitos eletrônicos, resistores são usados para reduzir o fluxo de corrente, ajustar níveis de sinal, dividir tensões, polarizar elementos ativos e terminar linhas de transmissão, entre outros usos.
4K7
Este é o valor da resistência .
O "K" significa quilo-ohms (1 03ohms) .
A posição do "K" atua como um ponto decimal .
Portanto, 4K7 significa 4,7 quilo-ohms (kΩ) , ou 4.700 ohms (Ω) . Essa notação é frequentemente usada em esquemas e marcações de componentes, especialmente para resistores com valor entre 1.000 ohms e 1.000.000 ohms.
1/4W
Isto especifica a potência nominal do resistor, que é de 1/4 Watt (0,25 W) . A potência nominal indica a quantidade máxima de energia (calor) que o resistor pode dissipar com segurança sem ser danificado. Se mais de 0,25 watts de potência forem dissipados por este resistor, ele poderá superaquecer e falhar.
As potências nominais comuns para resistores through-hole incluem 1/8 W, 1/4 W, 1/2 W, 1 W e assim por diante. Um resistor de 1/4 W é um tamanho muito comum para eletrônicos de uso geral.
1%
Isto indica a tolerância do resistor, que é de ±1% . A tolerância especifica a faixa permitida de desvio do valor de resistência indicado.
Para um resistor de 4,7 kΩ com tolerância de 1%, o valor real da resistência pode estar em qualquer lugar entre:
Mínimo:4700Ω−( 4700Ω×0,01 )=4700Ω−47Ω=4653Ω
Um resistor com tolerância de 1% é considerado um resistor de precisão , oferecendo mais precisão do que os resistores comuns com tolerância de 5% ou 10%. Eles são frequentemente utilizados em aplicações onde a divisão precisa de tensão, limitação de corrente ou condicionamento de sinal são essenciais.
Em resumo, você está diante de um resistor de 4,7 quilo-ohms (4700 Ω) , capaz de dissipar até 0,25 Watts de potência, com alta precisão de ±1% de tolerância . Esse tipo de resistor é essencial em muitos circuitos eletrônicos.
Valor Unitário

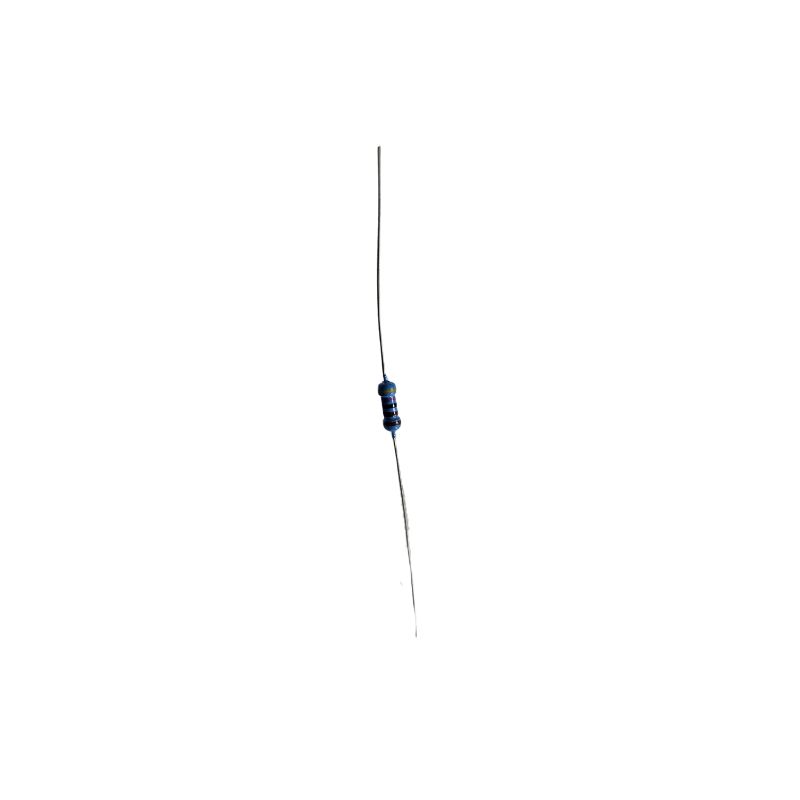

Imagem Meramente Ilustrativa
Para mais informações, entre em contato
