Resistor 300R 1/4W 5%
Um resistor 300R 1/4W 5% é um componente eletrônico comum, com especificações ideais para uma vasta gama de projetos de eletrônica geral.
Entendendo as Especificações:
300R (ou 300 Ohms): Este é o valor da resistência.
O "R" indica a unidade "Ohms". Portanto, o resistor possui uma resistência de 300Ohms.
A função primária de um resistor é controlar o fluxo de corrente elétrica em um circuito e criar quedas de tensão, em conformidade com a Lei de Ohm ().
1/4W (1/4 Watt ou 0.25 Watt): Refere-se à potência máxima de dissipação que o resistor consegue suportar continuamente sem superaquecer e ser danificado.A potência () dissipada por um resistor pode ser calculada pelas fórmulas , , ou
Resistores de 1/4W são os mais comuns na eletrônica de bancada e em projetos de baixa e média potência. Eles são compactos e adequados para a maioria dos circuitos que não envolvem grandes correntes.
5%: Indica a tolerância da resistência.
Isso significa que o valor real da resistência do componente pode variar em até do valor nominal (300 Ohms).
Para um resistor de 300 Ohms com 5% de tolerância, o valor real pode estar entre 300 Ohms - (5% de 300 Ohms) e 300 Ohms + (5% de 300 Ohms).
Cálculo: .
Assim, o valor real pode variar de a .
Resistores com 5% de tolerância são os mais econômicos e amplamente disponíveis, sendo adequados para a maioria das aplicações onde uma precisão extrema não é um requisito crítico.
Aplicações Comuns:
Este tipo de resistor, com 300 Ohms de resistência e 1/4W de potência, é bastante versátil e pode ser usado em uma vasta gama de aplicações:
Limitação de Corrente para LEDs: É um valor comum para limitar a corrente em LEDs, garantindo que eles operem dentro de suas especificações e tenham uma vida útil longa.
Divisores de Tensão: Usado para criar tensões de referência ou para "diminuir" uma tensão maior para um nível adequado a um sensor ou entrada de microcontrolador.
Polarização de Transistores: Em circuitos com transistores, ele pode ser usado para definir o ponto de operação (polarização) dos mesmos.
Circuitos RC (Resistor-Capacitor): Em conjunto com capacitores, pode formar filtros simples (passa-baixa, passa-alta) ou circuitos de temporização e osciladores.
Atenuadores de Sinal: Para reduzir a amplitude de um sinal em aplicações de áudio ou outros sinais.
Circuitos de Proteção: Em algumas situações, pode ser usado para limitar correntes de surto ou proteger entradas de circuitos sensíveis.
Considerações Importantes:
Tamanho: Resistores de 1/4W são fisicamente pequenos, o que os torna ideais para designs compactos.
Calor: Apesar da baixa potência, sempre é importante garantir que o resistor não esteja operando perto do seu limite de 0.25W por longos períodos sem ventilação adequada. O calor excessivo pode alterar seu valor ou reduzir sua vida útil.
Material: Geralmente são resistores de filme de carbono, que oferecem um bom equilíbrio entre custo e desempenho para tolerâncias de 5%.
Em resumo, o resistor 300R 1/4W 5% é um componente fundamental e muito comum em eletrônica, servindo para a maioria das necessidades em prototipagem e projetos de hobby, bem como em muitos produtos comerciais de baixo e médio consumo de energia.
Valor Unitário

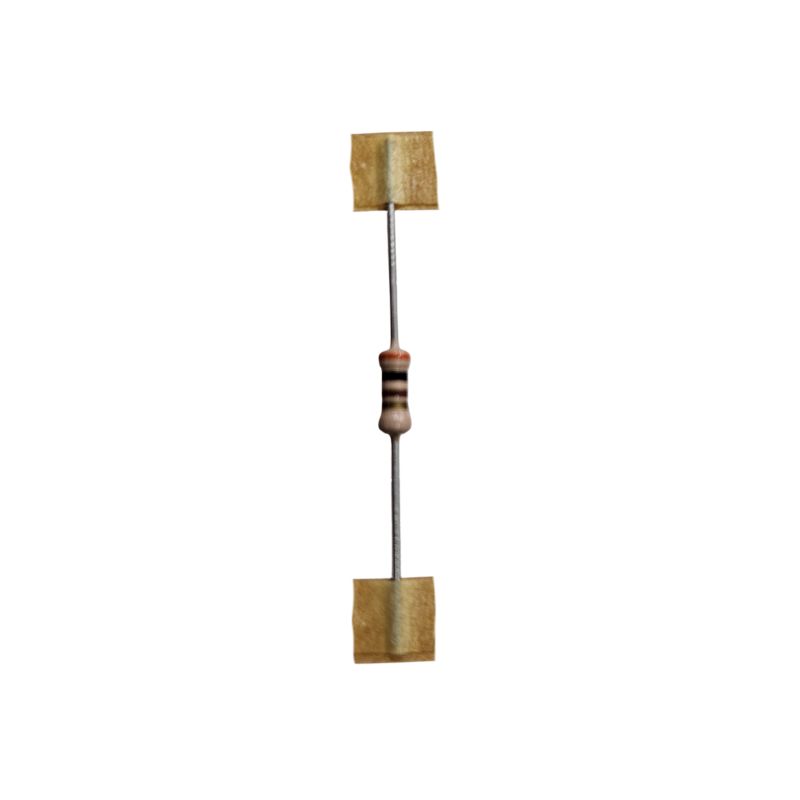

Imagem Meramente Ilustrativa
Para mais informações, entre em contato.
