Resistor 22R 20W 10% Axial Verde
É um componente de alta potência do tipo Resistor de Fio (Wirewound Power Resistor).
É projetado para ser usado em circuitos que requerem a dissipação segura de uma quantidade significativa de energia elétrica na forma de calor.
Detalhamento das Especificações
| Característica | Valor | Significado |
| Resistência | 22R (22 Omega) | É o valor de resistência nominal (Ohms). |
| Potência | 20 W (20 Watts) | É a potência máxima que o resistor pode dissipar continuamente sem danificar. |
| Tolerância | 10% | A precisão do valor da resistência. |
| Formato | Axial | Indica que possui terminais de conexão que se estendem para fora de cada extremidade ao longo do eixo central, projetado para montagem em orifício passante (Through-Hole). |
| Cor | Verde (Verde) | Geralmente indica o material de revestimento ou a série/família do fabricante, em vez do valor. Resistoes de fio de alta potência são frequentemente encapsulados em revestimentos cerâmicos coloridos para proteção e dissipação de calor. |
Tipo e Uso Comum
Resistor de Fio
Devido à sua alta potência nominal (20W), este componente é quase sempre um Resistor de Fio Enrolado (Wirewound).
Construção: É construído enrolando um fio de liga resistiva (como Nicromo) em torno de um núcleo cerâmico. O conjunto é selado em um revestimento cerâmico ou esmaltado para protegê-lo contra a umidade, facilitar a dissipação de calor e torná-lo à prova de fogo.
Função: Usado em aplicações de potência como:
Limitação de Corrente de Pico (Inrush Current Limiting): Para proteger o circuito de altas correntes ao ligar.
Cargas Resistivas (Dummy Loads): Para testar fontes de energia ou amplificadores.
Circuitos de Descarga: Para descarregar capacitores grandes.
Controles de Velocidade de Motores ou sistemas de aquecimento.
Valor Unitário

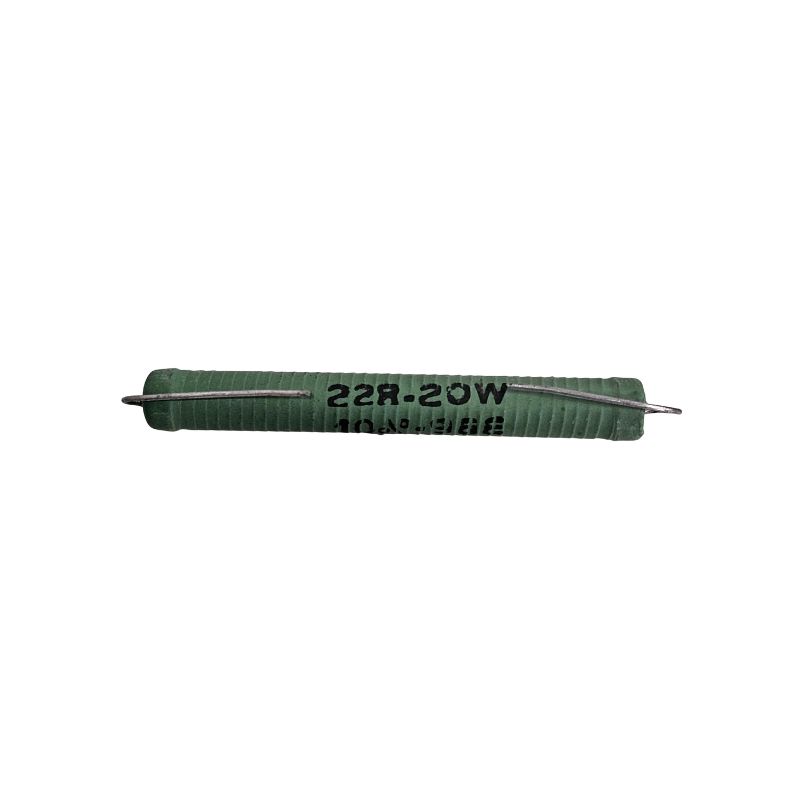

Imagem Meramente Ilustrativa
