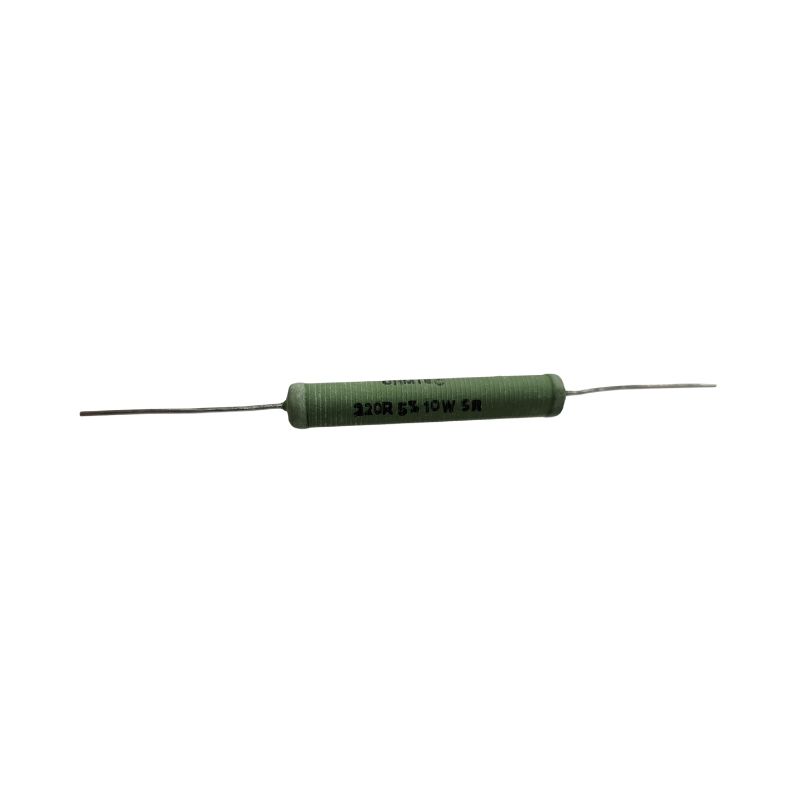

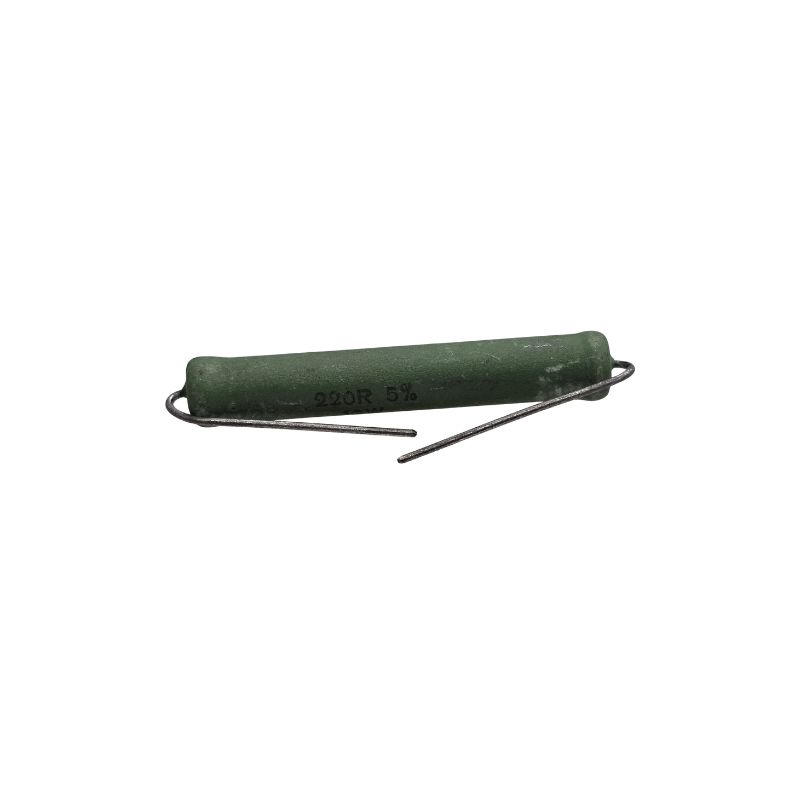

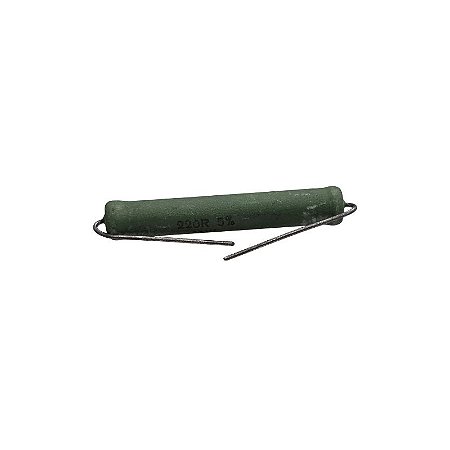

Resistor 220R 10W 5% Porcelana
Vamos analisar as especificações do "Resistor 220R 10W 5% Porcelana".
Compreendendo resistores de potência
Isto descreve um resistor de potência , projetado para lidar com significativamente mais potência (e, portanto, gerar mais calor) do que os resistores padrão. A "Porcelana" indica seu material de construção, típico desses componentes de alta potência.
Detalhamento das especificações:
220R : Isso indica o valor da resistência.
O "R" significa ohms (Oh) , a unidade de resistência elétrica.
Quando "R" é colocado após um número, ele representa diretamente esse valor em ohms. Portanto, 220R significa 220 ohms (Oh).
Este é um valor comum em muitos circuitos eletrônicos.
10W : especifica a potência nominal do resistor.
"W" significa watts , a unidade de potência elétrica.
10 W significa que o resistor pode dissipar com segurança até 10 watts de potência na forma de calor sem ser danificado. Esta é uma potência nominal relativamente alta, classificando-o como um resistor de potência. Estes resistores são usados em aplicações onde há fluxo de corrente significativo ou queda de tensão, resultando em geração considerável de calor.
5% : Isso indica a tolerância do resistor.
Tolerância é o desvio permitido do valor de resistência declarado.
Uma tolerância de 5% significa que o valor real da resistência pode ser± 5%de 220Oh.
Para calcular o intervalo:
5%de220Ω=0,05×220Ω=11Ω
Valor mínimo:220Ω−11Ω=209Ω.
Valor máximo:220Ω+11Ω=231Ω
Portanto, um resistor "220R 10W 5%" terá uma resistência real entre 209Ohe 231Oh. Cinco por cento é uma tolerância muito comum para resistores de potência de uso geral.
Porcelana : descreve o material do corpo ou alojamento do resistor .
Resistores projetados para maior dissipação de energia geralmente usam materiais cerâmicos como porcelana (ou esteatita, alumina) porque são excelentes isolantes elétricos e têm ótima condutividade térmica e resistência a altas temperaturas.
Essa construção ajuda a dissipar o calor gerado pelo resistor de forma eficiente para o ar circundante, evitando que ele superaqueça e falhe. Geralmente, são retangulares e de aparência branca
Resumindo
Um "Resistor 220R 10W 5% Porcelana" é um resistor de potência com resistência nominal de 220 ohms (Oh) . Ele foi projetado para dissipar com segurança até 10 watts de potência e tem uma tolerância de± 5%, o que significa que sua resistência real estará entre 209Ohe 231Oh. Sua construção em porcelana destaca seu design robusto para aplicações de alta potência onde a dissipação de calor é crítica.
Esses resistores são comumente encontrados em fontes de alimentação, circuitos de controle de motores, amplificadores de áudio e outras aplicações onde uma quantidade significativa de energia precisa ser convertida em calor ou a corrente precisa ser limitada com manuseio de energia substancial.
Valor Unitário
Imagem Meramente Ilustrativa
Para mais informações, entre em contato
