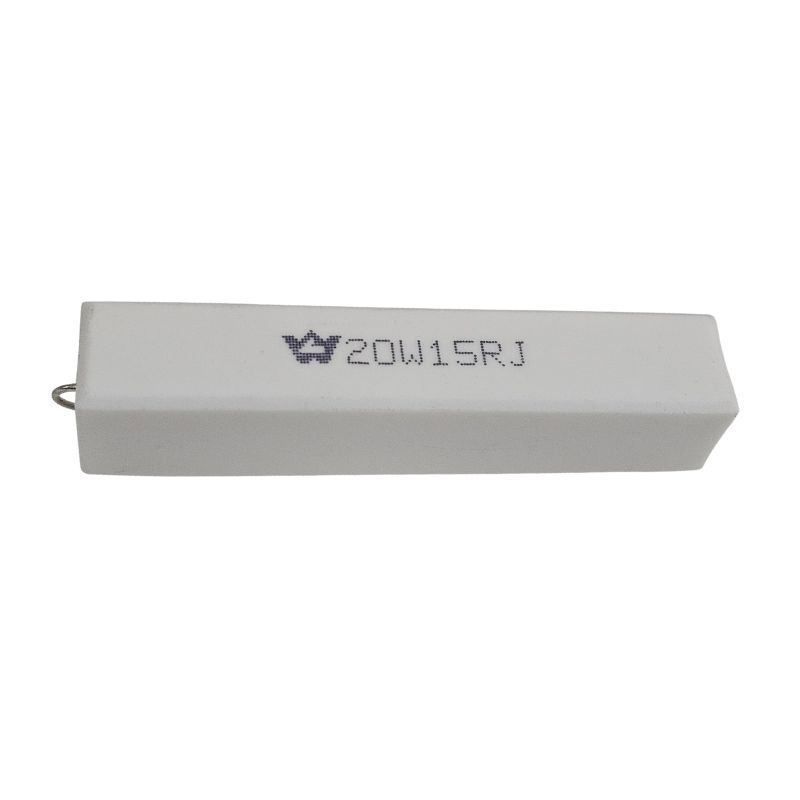

Resistor 15R 20W Axial Porcelana = 20W15RJ
O resistor de porcelana de 15 Ohms (15R) com 20 Watts (20W) de potência, formato axial, também frequentemente identificado pelo código 20W15RJ, é um resistor de potência projetado para dissipar grandes quantidades de energia em forma de calor.
Características Detalhadas
Resistência: 15 Ohms (15R). Este é o valor nominal da resistência.
Potência: 20Watts (20W). Esta é a capacidade máxima de potência que o resistor pode dissipar continuamente sem superaquecer ou ser danificado. 20W é uma potência considerável, indicando que ele é feito para lidar com correntes e tensões elevadas.
Formato: Axial. Isso significa que os terminais (ou "pernas") do resistor saem das extremidades do corpo cilíndrico, permitindo a montagem em furos (THT - Through-Hole Technology) em uma placa de circuito impresso ou a conexão em linha em um circuito.Material do Corpo: Porcelana (ou Cerâmica). A porcelana é um material cerâmico com excelente isolamento elétrico e alta capacidade de condução e dissipação de calor, essencial para resistores de alta potência.
Tolerância: A letra "J" no código "20W15RJ" geralmente indica uma tolerância de . Assim, o valor real da resistência estará entre () e ().
Tipo de Construção: Geralmente são resistores de fio enrolado. Um fio resistivo de liga metálica é enrolado em um núcleo cerâmico, e todo o conjunto é encapsulado na porcelana e selado, proporcionando robustez e boa dissipação térmica.
Aplicações Comuns
Devido à sua alta capacidade de dissipação de calor, resistores de 20W como este são encontrados em circuitos que operam com potências elevadas. Algumas aplicações típicas incluem:
Fontes de Alimentação: Como resistores de descarga para capacitores de filtro grandes, resistores de shunt em circuitos de regulação de corrente, ou em bancos de carga.
Eletrônica Industrial: Em circuitos de controle de motores, sistemas de aquecimento, carregadores de bateria e equipamentos de soldagem.
Áudio de Alta Potência: Em amplificadores de potência, para estabilização de bias ou como resistores de proteção e carga para transistores de saída.
Sistemas de Freio Dinâmico: Em inversores de frequência ou sistemas de controle de movimento para dissipar a energia gerada durante a desaceleração de motores.
Aquecimento e Carga: Em resistores de carga para testes de fontes de energia ou para simulação de cargas em sistemas elétricos.
Valor Unitário
Imagem Meramente Ilustrativa
