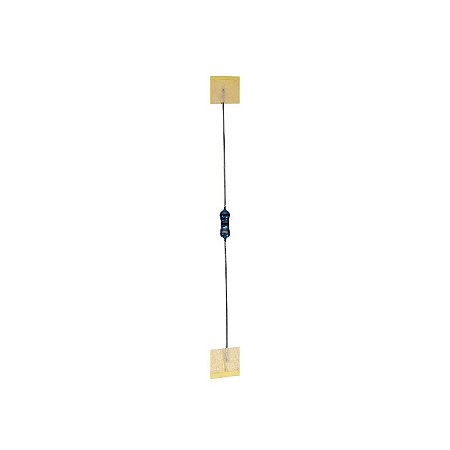

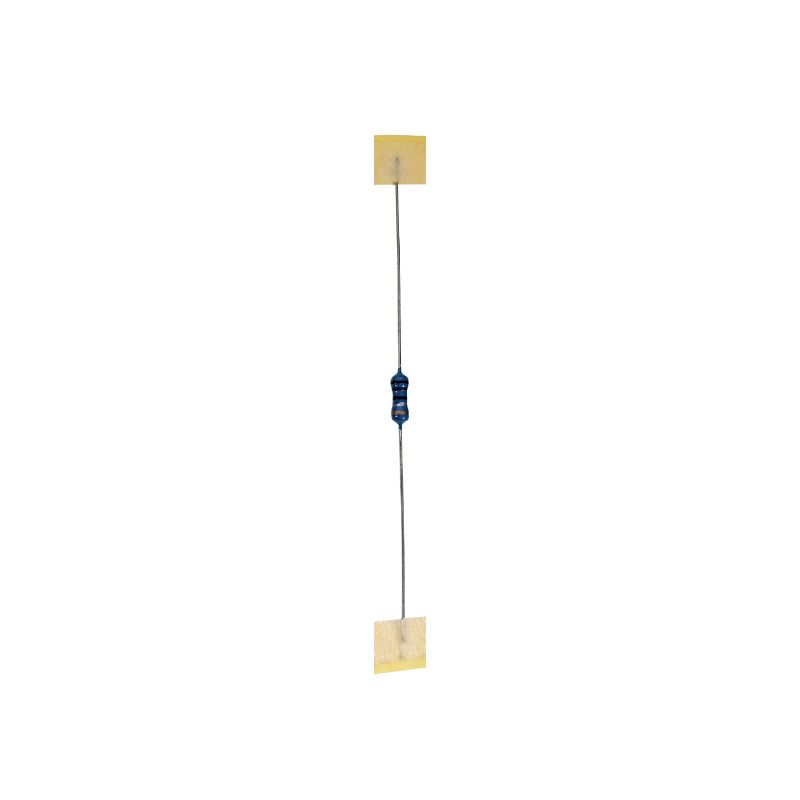

Resistor 0R10 1W 5%
É um resistor 0R10 1W 5%, é um tipo especial de resistor, conhecido como resistor shunt ou resistor de baixo valor. Ele é fundamental em circuitos de eletrônica de potência e controle.
O que significa cada especificação?
0R10: Este é o valor da resistência. O "R" indica a vírgula. Portanto, a resistência é de 0,10 Ohm (ou 100 milliohms). Por ser um valor tão baixo, ele tem uma aplicação específica.
1W: Esta é a potência nominal do resistor, ou seja, a quantidade máxima de energia que ele pode dissipar de forma segura em forma de calor sem queimar. Um resistor de 1 Watt é considerado de média potência. Para evitar danos, é crucial que o seu circuito não force o resistor a dissipar mais de 1W.
5%: Esta é a tolerância do resistor, que indica o quanto o valor real da resistência pode variar em relação ao valor nominal. Neste caso, o valor real pode ser de 0,10 Ohm, mais ou menos 5% (ou seja, entre 0,095 Ohm e 0,105 Ohm). Para a maioria das aplicações de potência, uma tolerância de 5% é aceitável.
Para que serve um resistor de 0,10 Ohm?
Esse tipo de resistor não é usado para limitar a corrente da mesma forma que resistores de valores mais altos. Sua principal função é atuar como um sensor de corrente.
A Lei de Ohm diz que a tensão () é igual à corrente () multiplicada pela resistência (): .
Como o valor da resistência (0,10 Ohm) é muito baixo, a queda de tensão () sobre ele também será muito pequena. No entanto, é possível medir essa pequena queda de tensão e, a partir dela, calcular a corrente que está fluindo pelo circuito.
Exemplo: Se uma corrente de 5 Ampères passar por este resistor, a queda de tensão sobre ele será:
Essa pequena tensão de 0,5V pode ser facilmente medida por um amplificador operacional ou um microcontrolador, permitindo que o circuito monitore e controle a corrente total que passa por ele.
Aplicações Comuns
Monitoramento de Corrente: Em fontes de alimentação, carregadores de bateria e sistemas de controle de motor.
Circuitos de Proteção: Para detectar uma sobrecorrente e desligar o circuito antes que ele seja danificado.
Equilíbrio de Carga: Para garantir que a corrente seja distribuída uniformemente entre componentes paralelos.
Em resumo, o resistor 0R10 1W 5% é um componente robusto e preciso, ideal para aplicações onde o monitoramento e o controle da corrente são essenciais.
Valor Unitário
Imagem Meramente Ilustrativa
Para mais informações, entre em contato
