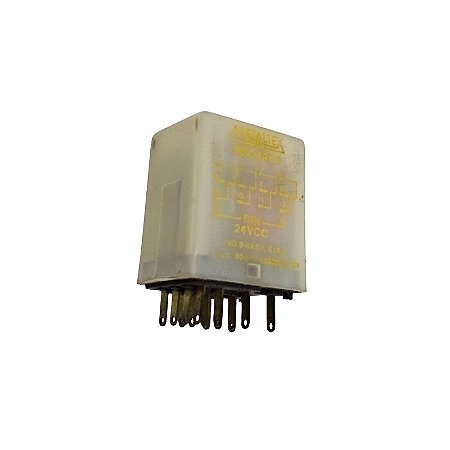

Relé MSO4RC3 24Vcc 14 Terminais Metaltex
O Relé Metaltex MSO4RC3 24Vcc 14 Terminais é um relé eletromecânico de uso geral, fabricado pela Metaltex, projetado para aplicações que requerem múltiplos contatos com uma tensão de bobina de 24V em corrente contínua (Vcc).
Principais Características
Tensão da Bobina: 24Vcc (Corrente Contínua). A bobina é ativada quando uma tensão de 24 volts DC é aplicada. Esta é uma tensão de controle comum em sistemas industriais e de automação.
Configuração dos Contatos: 4RC3 ou 4PDT (Four Pole Double Throw). Isso significa que o relé possui quatro contatos reversíveis independentes. Cada um desses "polos" tem um terminal comum (COM), um normalmente aberto (NA/NO) e um normalmente fechado (NF/NC).
Número de Terminais: 14 Terminais. Essa é a quantidade de pinos para montagem, distribuídos da seguinte forma:
2 terminais para a bobina.
4 terminais comuns (COM) — um para cada polo.
4 terminais normalmente abertos (NA/NO) — um para cada polo.
4 terminais normalmente fechados (NF/NC) — um para cada polo.
Capacidade de Comutação: Para a série MS da Metaltex (que inclui o MSO4RC3), a capacidade de corrente dos contatos costuma ser de 3A (Amperes). A tensão máxima de comutação geralmente é de 250VAC ou 30VDC.
Montagem: Geralmente projetado para montagem em PCI (Placa de Circuito Impresso), utilizando a tecnologia THT (Through-Hole Technology). Alguns modelos podem ser compatíveis com soquetes para montagem em trilho DIN.
Tamanho: É um relé miniatura a subminiatura, otimizado para economizar espaço em placas de circuito.
Aplicações Comuns
Relés com múltiplos contatos como o MSO4RC3 são extremamente úteis em diversas áreas, especialmente onde é necessário controlar vários circuitos ou realizar lógica complexa com um único sinal de controle:
Automação Industrial: Em painéis de controle, máquinas e sistemas de automação para comutar múltiplos sinais ou cargas de baixa a média potência.
Sistemas de Controle Lógico: Para implementar funções lógicas (AND, OR, NOT) ou intertravamentos em circuitos.
Telecomunicações: Em equipamentos de comutação de linhas telefônicas ou sinais de dados.
Testes e Medições: Para rotear múltiplos sinais em bancadas de teste ou equipamentos de medição.
Sistemas de Segurança: Em centrais de alarme e sistemas de controle de acesso que precisam monitorar e ativar várias saídas simultaneamente.
Valor Unitário
Imagem Meramente Ilustrativa
